查看大图
型号筛选
未生成型号，还有 2 项未选择
重置
代码
产品选型
检测距离
输出功能
图片仅供参考，请以已选的规格为准
激光传感器 长距离激光位移型 漫反射型•有效检测距离0.1~50m
品牌名称：
怡合达
条件筛选：
类型 激光位移型
检测方式 漫反射型
产地 怡合达
名称 激光传感器
检测距离（mm） 0.1~50000
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图

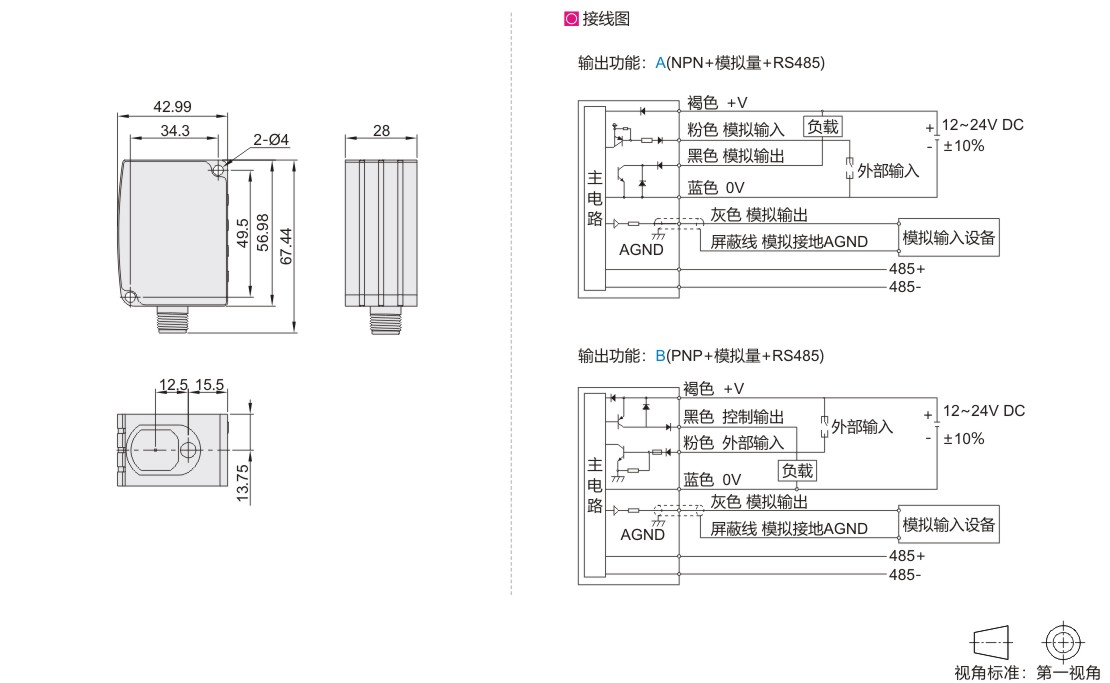

参数图
材质图
| 代码 | 类型 | 检测方式 |
| ZHR31 | 长距离激光位移型 | 漫反射型 |
参数图
选型表
| 型号 | 输出功能 | 光源 | |
| 代码 | 检测距离 | ||
| ZHR31 | 1(0.1~1m) | A(NPN+模拟量+RS485) B(PNP+模拟量+RS485) |
红色半导体激光II类激光 655±10nm＜1mW |
| 2(0.1~2m) | |||
| 5(0.1~5m) | |||
| 10(0.1~10m) | |||
| 20(0.1~20m) | |||
| 50(0.1~50m) | |||
技术参数
| 分辨率 | 1mm |
| 测量误差 | ±(2mm+实际检测距离×万分之一) |
| 电源电压 | 12~24VDC±10%脉动P-P10% |
| 消耗电流 | ≤50mA@24V |
| 控制输出 | NPN或PNP开漏输出，开漏集电极晶体管输出；最大电流：50mA；外加电压：<30VDC；剩余电压：<1.5V；漏电流：<0.1mA |
| 输出动作 | 常开／常闭可以切换 |
| 短路保护 | 自动恢复型 |
| 模拟电压输出 | 输出范围：0~5V(报警时：5.2V)，输出阻抗：100Ω |
| 模拟电流输出 | 输出范围：4~20mA(报警时：0mA)，输出阻抗：300Ω(max) |
| 反应时间 | 50~200ms |
| 外部输入 | NPN无接点输入 |
| 保护结构 | IP67 |
| 工作温度 | -10℃~45℃(注意不可结露、结冰) |
| 存储温度 | -20℃~60℃ |
| 工作湿度 | 35%~85%RH |
| 使用环境照度 | 白炽灯：受光面照明度3000lux以下 |
| 使用标高 | 2000m以下 |
| 电缆 | 2米8芯复合电缆 |
| 材质 | 铝 |
| 重量 | 约150g |
-
