图片仅供参考，请以已选的规格为准
OPTEX 激光传感器 通用方型 对射型 漫反射型 镜反射型 有效检测距离400~30000mm
品牌名称：
OPTEX
条件筛选：
类型 通用方型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 |
| ZHR01 | 通用方型 | 对射型 |
| ZHR02 | 漫反射型 | |
| ZHR03 | 镜反射型 |
特点
检测距离长达30m(对射型)，250usec的高速响应速度； 结构轻巧紧密，激光光斑直径Ø2mm。(漫反射型)； 防护等级 IP67。

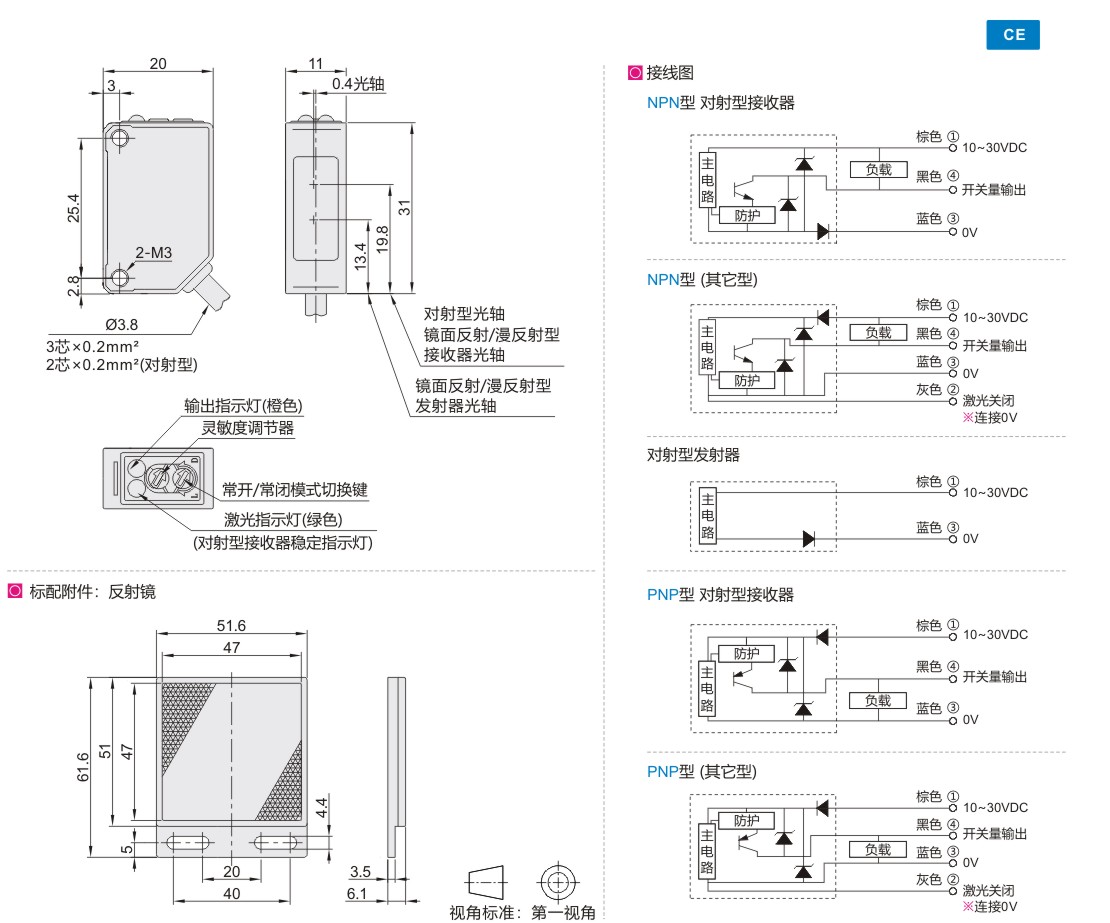

参数图
选型表
| 型号 | 检测距离 | 电源电压 | 光源 | 标配附件 | 出线方式 | |||||||||||||||||
| 代码 | 输出功能 | |||||||||||||||||||||
| ZHR01 | N(NPN) P(PNP) |
30m | DC12~24V | 激光 (650nm) |
— | 直接出线 2M电缆 |
||||||||||||||||
| ZHR02 | 400mm | |||||||||||||||||||||
| ZHR03 | 10m | 反射镜 | ||||||||||||||||||||
技术参数
| 检测方式 | ZHR01(对射型) | ZHR02(漫反射型) | ZHR03(镜反射型) |
| 消耗电流 | 30mA max. | 20mA max. | |
| 光斑尺寸 | 30mm/30m | 2mm/400mm | 10mm/8m |
| 响应时间 | 250µsec | ||
| 滞后现象 | — | 20％Max | — |
| 环境温度 | -10～+50℃ | ||
| 环境湿度 | 35～85% | ||
| 存储温度/湿度 | -25～+70℃/35～95％RH | ||
| 抗震动 | 10～55Hz，振幅1.5mm | ||
| 耐撞击 | 50G（500m/s²) | ||
| 防护等级 | IP67 | ||
| 激光等级（IEC） | class1 | class2 | |
| 激光等级（FDA） | classⅠ | classⅡ | |
| 输出指示灯 | 橙色(黄色)LED | ||
| 激光指示灯 | 绿色LED | ||
| 灵敏度调节 | 单圈电位器 | ||
| 常开/常闭模式 | 常开(入光动作)/常闭(遮光动作)模式可选 | ||
-
