激光纠偏传感器 激光纠偏型 对射型·有效检测距离0~500mm
品牌名称：
怡合达
条件筛选：
类型 激光纠偏型
检测方式 对射型
名称 激光纠偏传感器
检测距离（mm） 0~500
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 | ||||
| ZHR40 | 激光纠偏型 | 对射型 | ||||

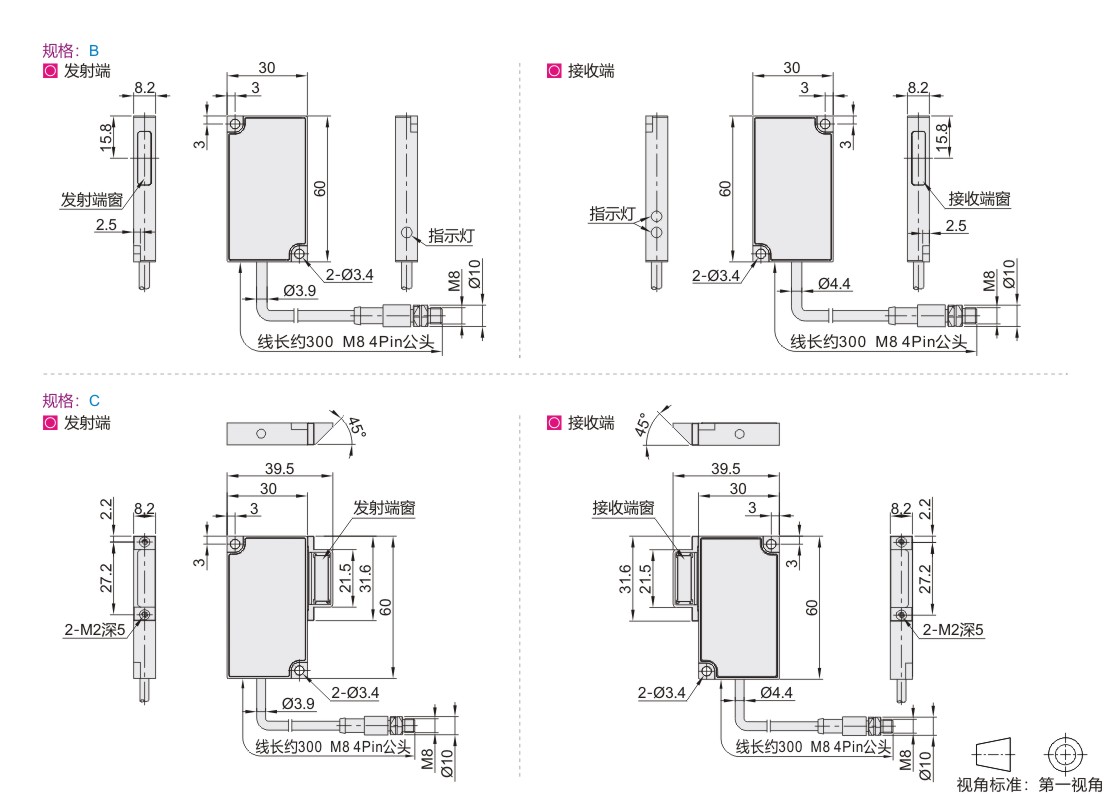

参数图
选型表
| 型号 | 检测距离 (mm) |
测量范围 (mm) |
配套控制器 代码 |
|||||||||
| 代码 | 规格 | |||||||||||
| ZHR40 | B | 0~500 | 边缘检测模式±6，直径检测模式12 | ZHR41 | ||||||||
| C | ||||||||||||
技术参数
| 规格 | B | C |
| 外壳样式 | 扁平块 | |
| 光源 | 红色激光，650nm | |
| 光斑尺寸 | 13×3.5mm | |
| 指示灯 | 发射端(激光发射指示灯绿色)；接收端(光轴调整灯绿色，判定输出灯红色) | |
| 线性度 | ±0.12%F.S.(设置距离20mm时)；±0.4%F.S.(设置距离100mm时) | |
| 重复精度 |
规格：A 1μm(设置距离20mm时)；3μm(设置距离100mm时)；5μm(设置距离200mm时) | |
| 规格：B/C 1μm(设置距离20mm时)；3μm(设置距离100mm时)；5μm(设置距离500mm时) | ||
| 采样周期 | 1ms | |
| 工作电压 | 12~24V DC±10% | |
| 消耗电流 | 发射器：≤10mA；接收器：≤70mA | |
| 通讯方式 | 485通讯16进制 | |
| 温度漂移特性 | ±0.03%/℃ | |
| 保护电路 | 逆接保护 | |
| 工作环境温度 | -10~45℃(无结冰，无凝露) | |
| 储存温度 | -20~60℃ | |
| 工作环境湿度 | 35~85%RH(无凝露) | |
| 储存湿度 | 35~85%RH(无凝露) | |
| 环境照度 | 白炽灯≤3000Lux；太阳光≤10000Lux | |
| 抗振性 | 10~55Hz，振幅1.5mm，X/Y/Z轴，各2小时 | |
| 防护等级 | IP50 | |
| 连接方式 | M8/4针连接器，带0.3m电缆 | |
| 材质 | 铝合金 | |
| 重量 | 0.01kg | |
-
