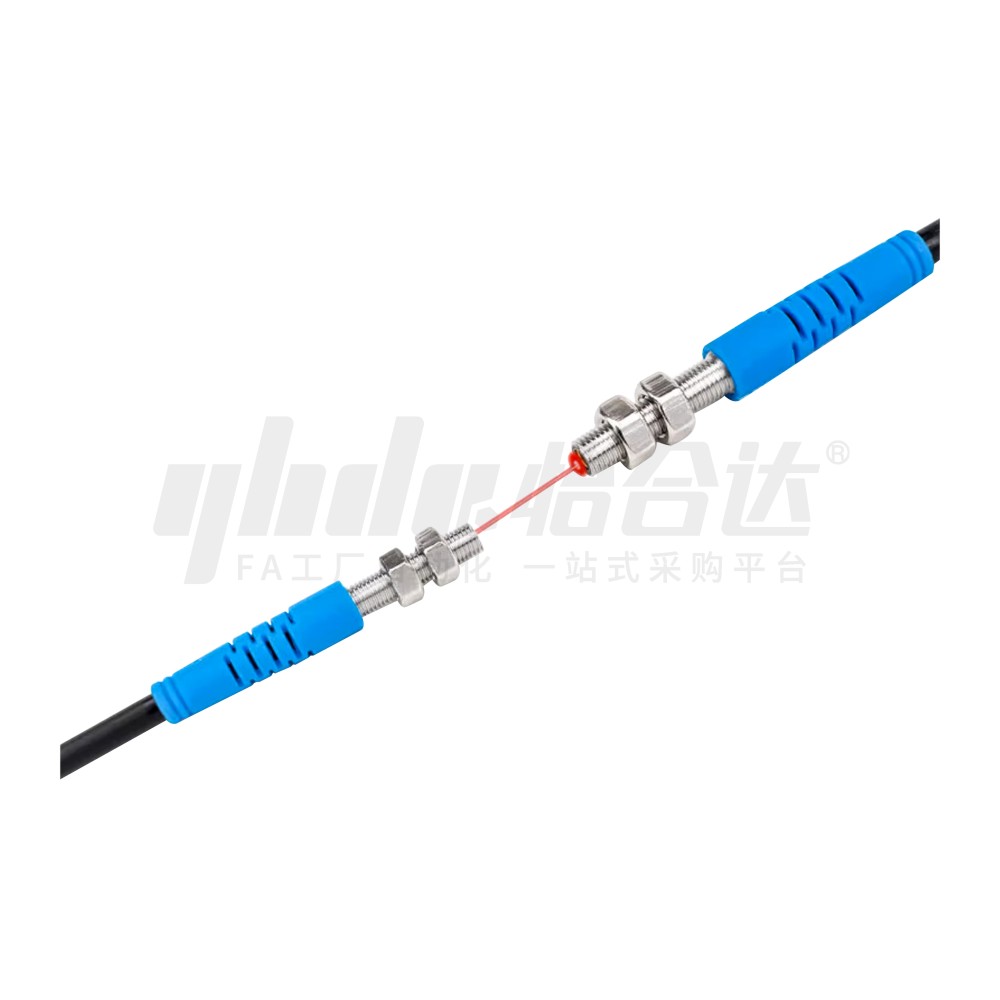

        激光传感器 圆柱型 对射式/漫反射式

        品牌名称：

        怡合达

        条件筛选：

        类型 圆柱型
        检测方式 对射式/漫反射式
        名称 激光传感器
        检测距离（mm） 5~20000

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 检测方式
            ZHR32 圆柱型 对射式/漫反射式



            特点
            ● 可见光、光斑小、光点不扩散；
            ● 可装入很小的孔和狭窄的空间内；
            ● 可检测很小很细的物体。
            对射式的发射端与接收端尺寸一样。

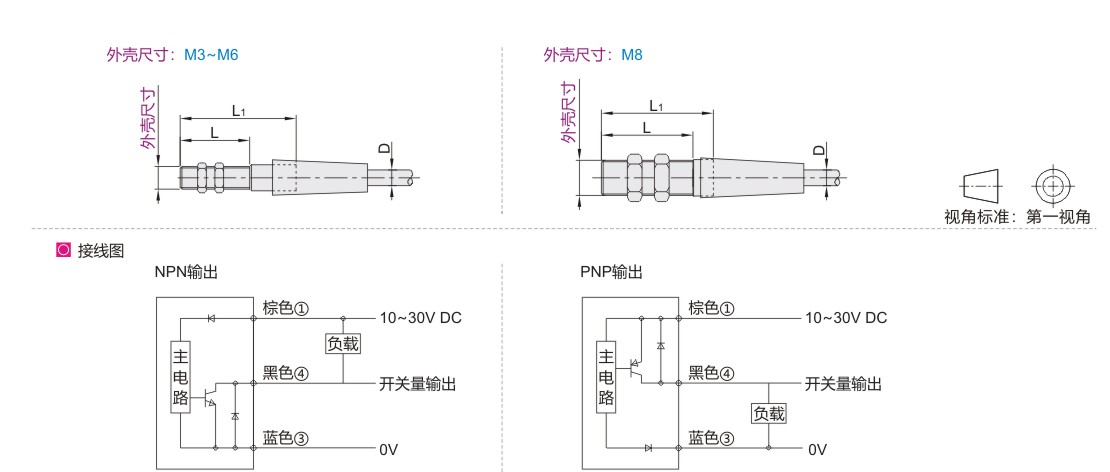

            参数图



            选型表

            型号 外壳尺寸 检测距离
            (mm)            		 输出功能 输出方式 接线方式 L L1 D
            代码 检测方式
            ZHR32 D(对射式) M3(M3×0.5) 20000 N(NPN)
            P(PNP)            		 O(常开)
            C(常闭)            		 直接出线2M 12 20 Ø3
            M4(M4×0.5) 15
            M5(M5×0.5) 16 24
            M6(M6×0.5) 20 26
            M(漫反射式) M3(M3×0.5) 30(5~30) 12 20 Ø3.8
            40(5~40)
            M4(M4×0.5) 50(10~50) 15
            70(10~70)
            M5(M5×0.5) 100(15~100) 16 24
            130(15~130)
            M6(M6×0.5) 150(20~150) 20 26
            200(20~200)
            M8(M8×1) 150(20~150) 23 25
            200(20~200)



            技术参数

            检测方式 D(对射式) M(漫反射式)
            外壳尺寸 M3×0.5 M4×0.5 M5×0.5 M6×0.5 M3×0.5 M4×0.5 M5×0.5 M6×0.5 M8×1
            标准检测物 100×100mm白纸板
            光源 650nm红光
            光斑大小 1.5mm左右 2mm左右 1.5mm左右 2mm左右
            外壳材质 不锈钢 铜镀镍
            LED灯 发射端：绿灯，接收端：黄灯 黄色LED
            工作电压 10~30VDC
            无负载电流 <10mA
            最大负载电流 150mA 120mA
            漏电流 <0.01mA
            电压降 <1.5V
            开关频率 100Hz
            响应时间 5ms
            开关迟滞 <15%(Sr)
            重复精度 <5%(Sr)
            防护等级 IP65
            工作环境温度 0℃~55℃
            温度漂移 —
            短路保护 是
            过载电流保护点 180mA 150mA
            连接方式 Ø3.0mm×1.5mPVC电缆，3×0.15mm²
            前端发射3.0两芯线×450mm，接收2.2mm光纤线×450mm            		 Ø3.8mm×1.5mPVC电缆，3×0.15mm²
            M3:前端光纤3.0mm×420mm
            M4:前端光纤3.5mm×420mm
            M5:前端光纤4.0mm×420mm
            M6/M8:前端光纤4.5mm×420mm
            重量 约27×2g 约27.2×2g 约28×2g 约28.2×2g 约43g 约42.4g 约44.4g 约47.3g 约49.8g
