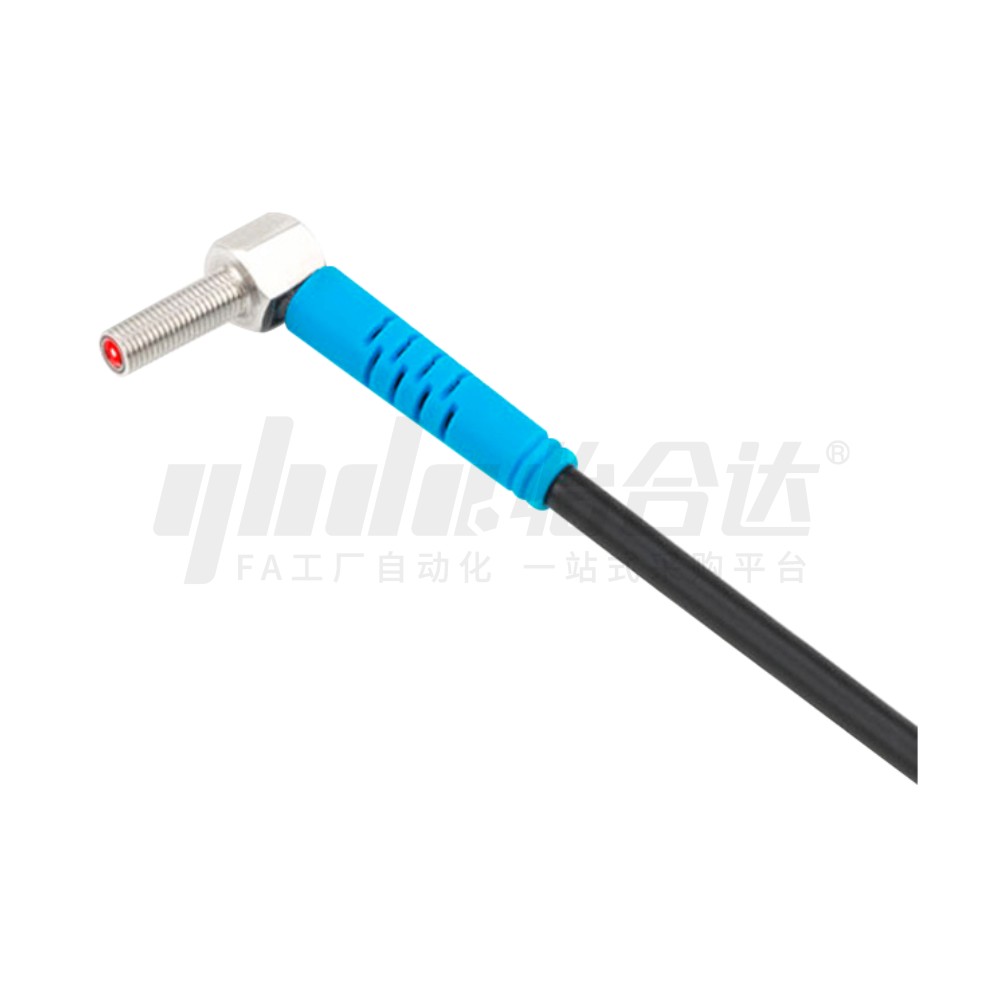

激光传感器 L形圆柱型 对射式/漫反射式
品牌名称：
怡合达
条件筛选：
类型 L形圆柱型
检测方式 对射式/漫反射式
名称 激光传感器
检测距离（mm） 10~20000
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 检测方式 |
| ZHR33 | L形圆柱型 | 对射式/漫反射式 |
特点
● 可见光、光斑小、光点不扩散；
● 可装入很小的孔和狭窄的空间内；
● 可检测很小很细的物体。
对射式的发射端与接收端尺寸一样。

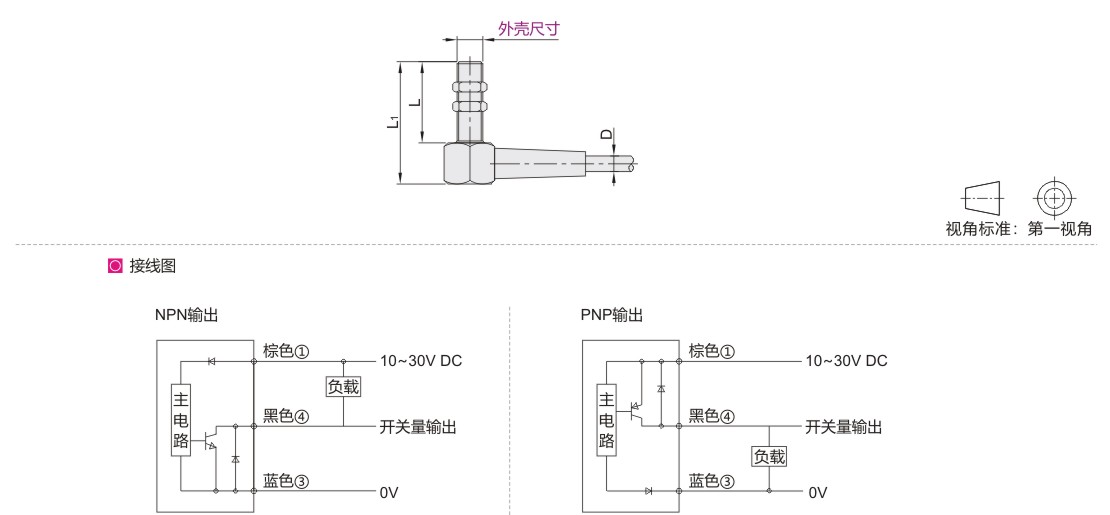

参数图
选型表
| 型号 | 外壳尺寸 | 检测距离 (mm) |
输出功能 | 输出方式 | 接线方式 | L | L1 | D | |
| 代码 | 检测方式 | ||||||||
| ZHR33 | D(对射式) | M4(M4×0.5) | 20000 | N(NPN) P(PNP) |
O(常开) C(常闭) |
直接出线2M | 11 | 18 | Ø3 |
| M6(M6×0.75) | 14 | 20 | |||||||
| M(漫反射式) | M4(M4×0.5) | 50(10~50) | 11 | 18 | Ø3.8 | ||||
| M6(M6×0.75) | 100(15~100) | 14 | 20 | ||||||
技术参数
| 检测方式 | D(对射式) | M(漫反射式) | ||
| 外壳尺寸 | M4×0.5 | M6×0.75 | M4×0.5 | M6×0.75 |
| 标准检测物 | 100×100mm白纸板 | |||
| 光源 | 650nm红光 | |||
| 光斑大小 | 1.5mm左右 | 2mm左右 | ||
| 外壳材质 | 不锈钢 | |||
| LED灯 | 发射端：绿灯，接收端：黄灯 | 黄色LED | ||
| 工作电压 | 10~30VDC | |||
| 无负载电流 | <10mA | |||
| 最大负载电流 | 150mA | 120mA | ||
| 漏电流 | <0.01mA | |||
| 电压降 | <1.5V | |||
| 开关频率 | 100Hz | |||
| 响应时间 | 5ms | |||
| 开关迟滞 | <15%(Sr) | |||
| 重复精度 | <5%(Sr) | |||
| 防护等级 | IP65 | |||
| 工作环境温度 | 0℃~55℃ | |||
| 温度漂移 | — | |||
| 短路保护 | 是 | |||
| 过载电流保护点 | 180mA | 150mA | ||
| 连接方式 | Ø3.0mm×1.5mPVC电缆，3×0.15mm² 前端发射3.0两芯线×450mm，接收2.2mm光纤线×450mm |
Ø3.8mm×1.5mPVC电缆，3×0.15mm² M4:前端光纤3.5mm×420mm M6:前端光纤4.5mm×420mm |
||
| 重量 | 约28.4×2g | 约35.2×2g | 约45.1g | 约47.11g |
-
