        接线盒 开孔带堵塞头型

        品牌名称：

        怡合达

        条件筛选：

        类型 开孔带堵塞头型
        材质 塑料
        种类筛选 接线盒

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 防水防尘等级 使用温度范围
            ZKN11 开孔带堵塞头型 塑料 IP66 -40℃~+120℃



            特点：
            ● 优越的功能和作用性能；
            ● 产品中包含防EML辐射 、防静电的物质 ，有效保护内藏品 、防护电气和电气仪表；
            ● 适用于小型端子箱 、信号机 、终端机以及照明用。


            注意事项 ：该款接线盒安装孔为底部预留的螺丝孔 ，需要在使用时打通（ M3~ M6均可）。
            允许误差±1mm。
            堵塞头发货时已安装在接线盒上。









            参数图



            选型表

            型号 上盖颜色
            		 内板

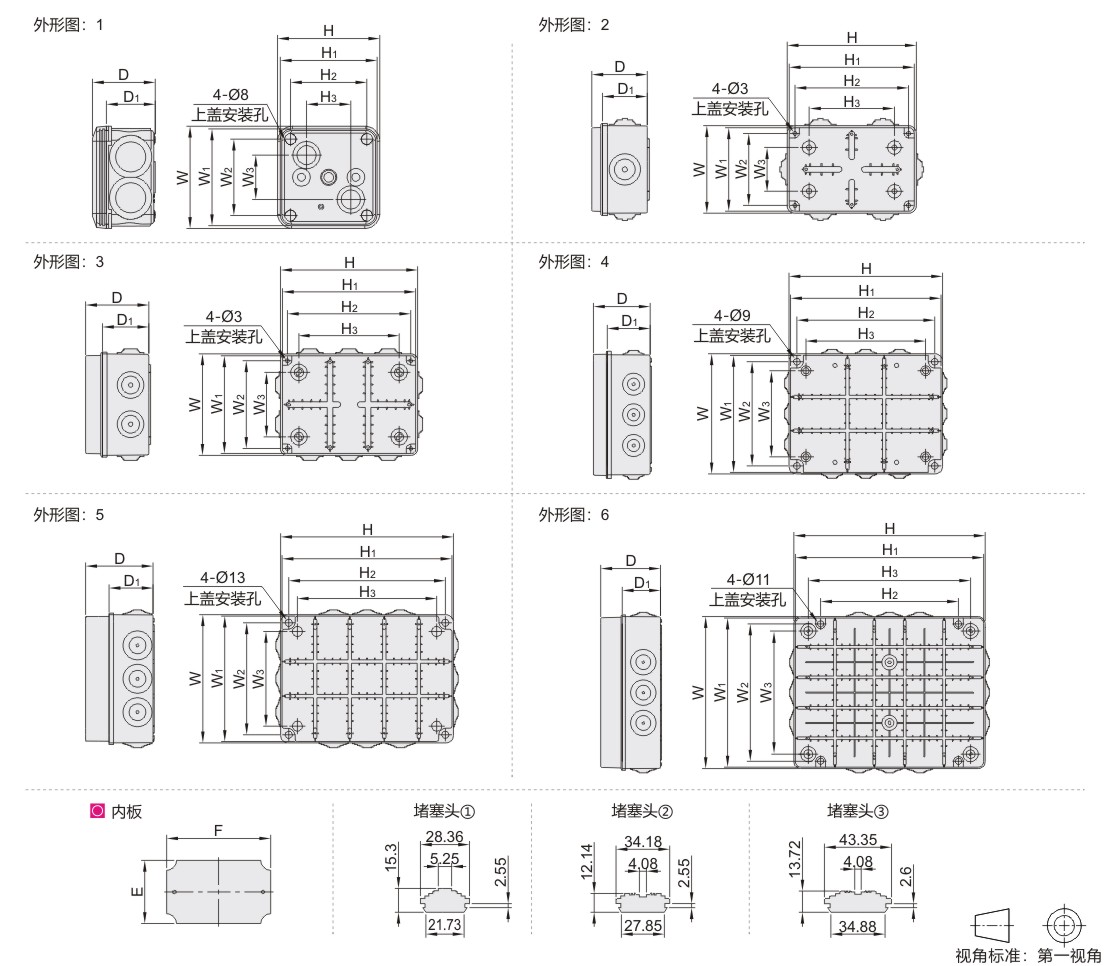

            		 外形图
            		 外形尺寸 安装孔尺寸 内板尺寸 堵塞头
            代码 规格 W(宽度) H(长度) D(高度) W1 W2 H1 H2 D1 W3 H3 E F
            ZKN11 0606 G(灰色)
            W(透明)            		 N
            (无内板)            		 1 75 75 45 71 56 71 56 41.7 32.5 32.5 — — ①
            0808 89 89 50 85 70 85 70 46.5 44.5 43.5
            0711 N
            (无内板)
            B
            (金属内板)            		 2 73.5 108.5 55 69 57.9 104 92.9 43 38.2 73 65 98
            0812 84 124 54 80 69 120 109 43 42 82 75 115 ②
            1010 104 104 54 99 88 99 88 43 60 60 95 95
            1020 3 104.5 204 70 99.8 89 199.6 189 57.5 60 160 95 195
            1115 114 154 74 109.6 98.5 149.6 138.5 52 72.5 112.5 104 144
            1419 143.6 194 76 138.6 128 189 178 54 102 151.5 126 176
            1515 2 154.5 154.5 70 150.1 138.1 150.1 138.1 57.5 111.6 111.6 145 145
            1924 4 196 250.5 95 190.3 170 244.8 225 70 140.5 195 176 230
            192416 164
            2230 5 230 310 125 225 201 305 281 79 170 250 210 290 ③
            223018 220 300 185 225 201 305 281 170 250
            3038 6 310 390 125 302.9 280 382.9 281 78 251 331 290 370
            303818 185
