怡合达普通网线/双弯头网线/RJ45+母头网口延长线
品牌名称：
怡合达
条件筛选：
类型 双弯头网线
种类筛选 以太网线束
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 线芯材质 |
| ZKQ31 | 普通网线 | 铜包铝/纯铜 |
| ZKQ32 | 双弯头网线 | 纯铜 |
| ZKQ33 | RJ45+母头网口延长线 |
可定制不同长度和颜色。

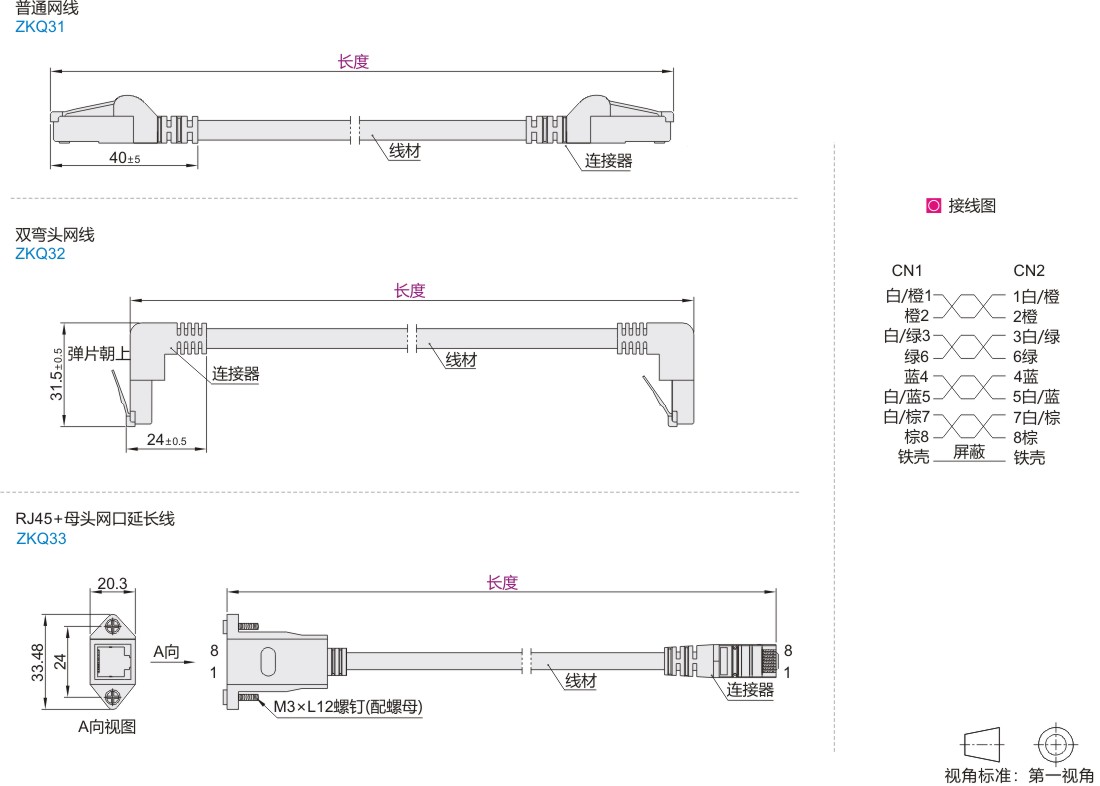

参数图
普通网线
| 型号 |
颜色 |
长度(m) |
线芯材质 |
屏蔽 |
线材规格 |
|
| 代码 | 类型 | |||||
| ZKQ31 | CT5E(超五类) CT6(六类) CT6A(超六类) |
BK(黑色) BE(蓝色) H(灰色) Y(黄色) GN(绿色) R(红色) |
0.2 0.3 0.5 1 1.5 2 3 5 10 12 15 | 无指定(纯铜) A(铜包铝) |
无指定(不带屏蔽) S(带屏蔽) |
4P×26AWG |
双弯头网线
| 型号 |
长度(m) |
颜色 |
屏蔽 |
线材规格 |
|
| 代码 | 类型 | ||||
| ZKQ32 | CT6(六类) | 0.2 0.3 0.5 1 1.5 2 3 5 10 | 黑色 | 带屏蔽 | 4P×26AWG |
RJ45+母头网口延长线
| 型号 |
长度(m) |
颜色 |
屏蔽 |
线材规格 |
|
| 代码 | 类型 | ||||
| ZKQ33 | CT6(六类) | 0.3 0.5 1 1.5 2 3 5 10 | 黑色 | 带屏蔽 | 4P×26AWG |
性能参数(ZKQ31/32)
| 标准 |
ANSI/TIA-568B.2(最高适用于1000BASE-TX) | |
| 线缆 | 导体规格 | AWG26 |
| 最小弯曲半径 | 线缆直径×4倍 | |
| 接线类型 | 同号接线 | |
| 温度范围 | < 75℃ | |
性能参数(ZKQ33)
产品100%测试； 绝缘阻抗：10MΩ MIN，300V/DC 0.1S； 导通阻抗：10Ω MAX； 产品检验OK后螺丝拧在螺母上。
-
