图片仅供参考，请以已选的规格为准
PLC线束 适用省空间紧凑型端子台 通用型10-40P MIL电缆线 输入/输出模块
品牌名称：
怡合达
条件筛选：
类型 通用型MIL电缆线
功能 输入/输出模块
线束名称 10~40P MIL电缆线
适用端子台 适用省空间紧凑型端子台
种类筛选 PLC线束
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 4 项未选择
重置
代码
产品选型
针数
插头数
长度
1000~100000
/1000
屏蔽
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
|||
| ZIE01 | 适用省空间紧凑型端子台 | 通用型10 ~40 P MIL电缆线 | ||
特点
采用小径导体，柔软外被电缆制作，抗弯曲性能良好； 标配插头外壳，整体颜色协调、美观； 提供单头，双头缆线，适用场合范围宽广。
注意事项 孔位排列示意图为本公司定义的排列顺序标准，不同厂家的母头侧的孔位顺序排列可能会不同，使用时请注意校对。

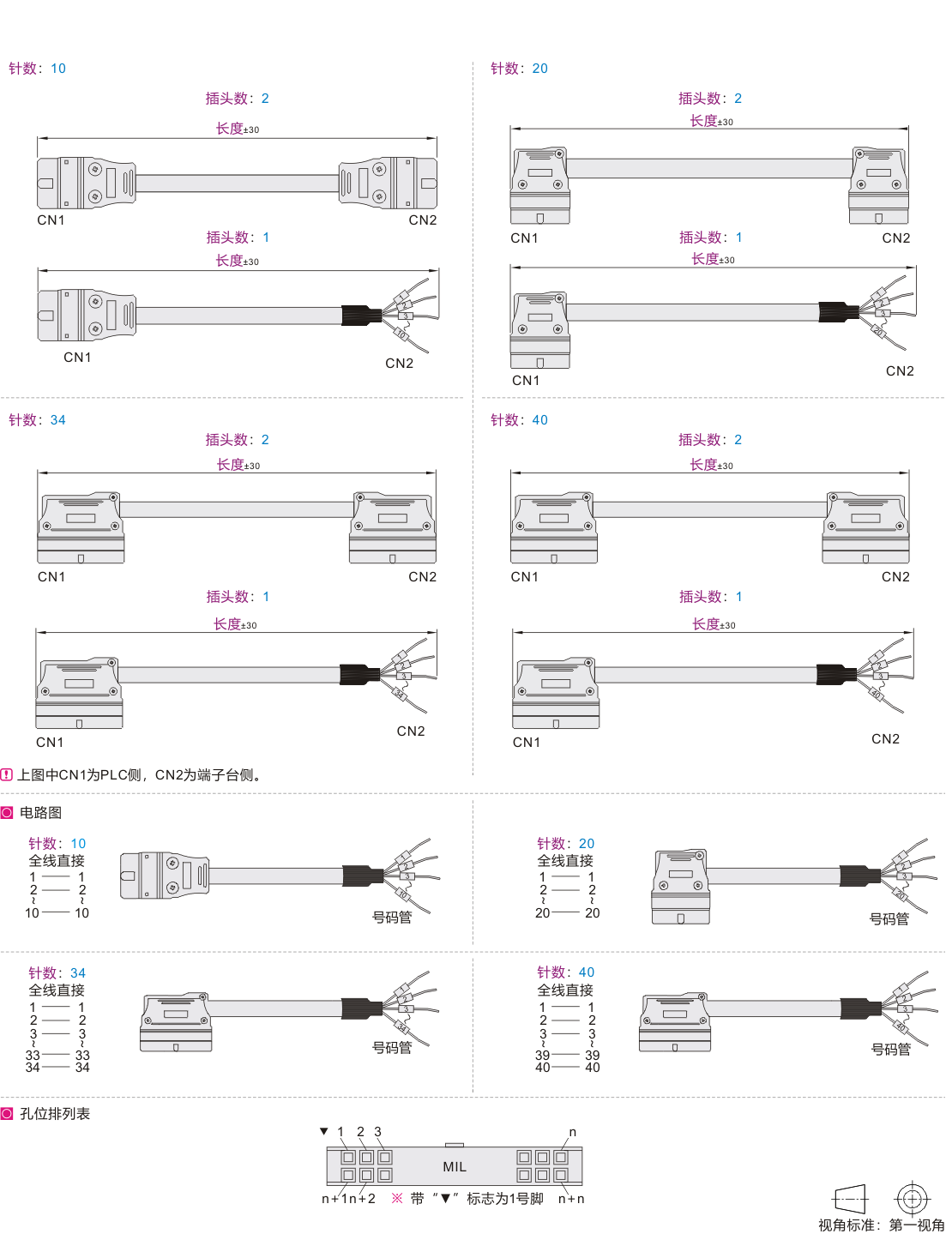

参数图
选型表
| 型号 |
插头数 |
长度(mm) 最小单位1000 |
屏蔽 |
|
| 代码 | 针数 | |||
| ZIE01 | 10 | 2 | 1000 ~ | 无指定(不带屏蔽) S(带屏蔽) |
| 1 | ||||
| 20 | 2 | |||
| 1 | ||||
| 34 | 2 | |||
| 1 | ||||
| 40 | 2 | |||
| 1 | ||||
端口对应表
| 品牌 | CN1对应 | CN2对应 |
| PLC型号 | 端子台 | |
| 不限 | 不限 | ZHV15 ZHV17 ZHV19 |
| 三菱 | CPU模块 | ZHV03 ZHV07 ZHV11 |
| 输入输出模块 | ||
| 定位模块 | ||
| 欧姆龙 | 输入输出模块 | |
| 基恩士 | 省配线远程I/O模块 | |
| 不限 | 不限 | 不限 |
| 基恩士 | 扩展输入10模块 | — |
| 扩展输出10模块 | ||
| 不限 | 不限 | 不限 |
| 松下 | 输入模块 | ZHV04 ZHV08 ZHV12 |
| 输出模块 | ||
| 输入输出模块 | ||
| 定位模块 | ||
| 欧姆龙 | 输入模块 | |
| 输出模块 | ||
| 输入输出模块 | ||
| CPU模块 | ZHV02 ZHV06 ZHV10 | |
| 基恩士 | CPU模块 | |
| ZHV04 ZHV08 ZHV12 | ||
| 定位模块 | ZHV04 ZHV08 ZHV12 | |
| 同步凸轮运动模块 | ||
| 不限 | 不限 | 不限 |
线缆规格
| 线规 | AWG28 |
| 导线构成 | 7/0 . 12mm² |
| 导体材料 | 软铜线 |
| 绝缘材料 | PE |
| 芯线捻合 | 填充 ：棉线 、包带 、纸带 |
| 隔离 | 无 |
| 外表被覆 | PVC |
| 导体阻抗（20℃) | 239Ω/Kn以下 |
| 耐电压（空中） | AC500V/min |
| 绝缘抵抗 | 500MΩ/Kn以上 |
-
