图片仅供参考，请以已选的规格为准
PLC线束 适用省空间紧凑型端子台 通用型40P FCN转MIL电缆线 输入/输出模块
品牌名称：
怡合达
条件筛选：
类型 通用型FCN转MIL电缆线
功能 输入/输出模块
线束名称 40P FCN转MIL电缆线
适用端子台 适用省空间紧凑型端子台
种类筛选 PLC线束
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 3 项未选择
重置
代码
产品选型
针数
长度
1000~100000
/1000
屏蔽
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
||
| ZIE03 | 适用省空间紧凑型端子台 | 通用型40 P FCN转MIL电缆线 | |
特点
采用小径导体，柔软外被电缆制作，抗弯曲性能良好； 标配插头外壳，整体颜色协调、美观。
注意事项 请根据PLC和端子台的规格，选择合适的电缆线； 请不要随意变更缆线内部品。 孔位排列示意图为本公司定义的排列顺序标准，不同厂家的母头侧的孔位顺序排列可能会不同，使用时请注意校对。

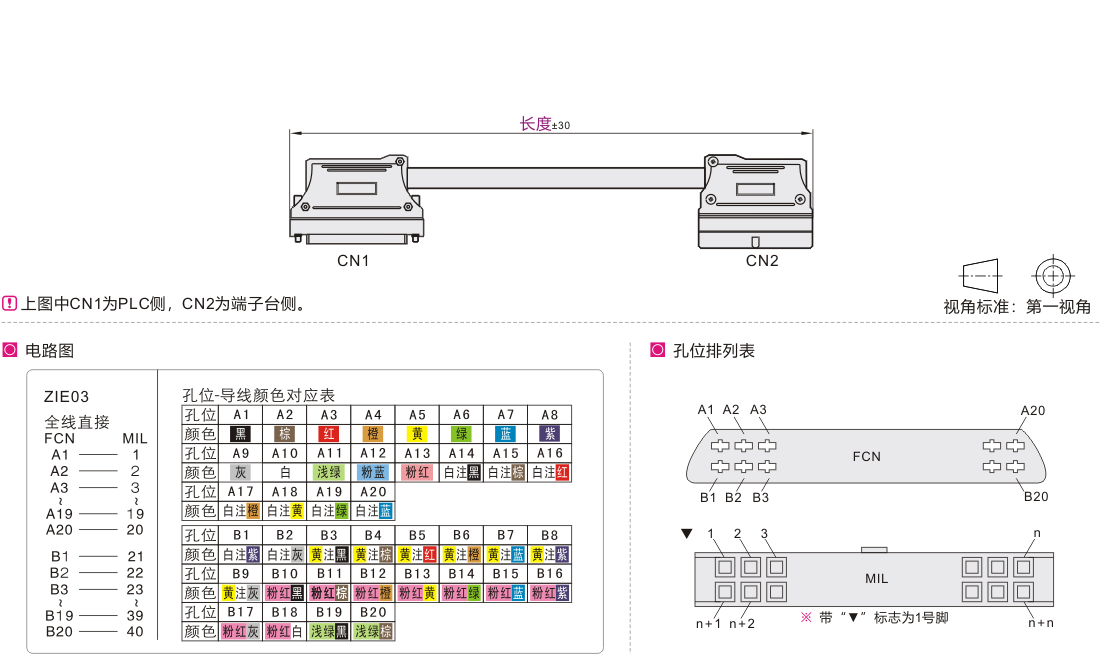

参数图
选型表
| 型号 |
长度(mm) 最小单位1000 |
屏蔽 |
|
| 代码 | 针数 | ||
| ZIE03 | 40 | 1000 ~ | 无指定(不带屏蔽) S(带屏蔽) |
线缆的最小长度为1000mm，如需增加以1000mm为单位递增。
端口对应表
| 品牌 |
CN1对应 |
CN2对应 | |
| PLC型号 | 端子台 | ||
| 三菱 | 输入模块 | Qx41 QX41-S1 Qx42 QX42-S1 QX71 QX72 LX41C4 LX42C4 | ZHV04 ZHV08 ZHV12 |
| 输出模块 | QY41P QY42P QY71 QH42P LY41NT1P LY42NT1P | ||
| 定位模块 | QD70P4 QD70P8 QD75P1 QD75P2 QD75P4 QD75D1 QD75D2 QD75D4 QD75M1 QD75M2 QD75M4 LD75P4 LD74D4 |
ZHV04 ZHV08 ZHV12 | |
| 高速计数模块 | QD62 QD62D QD62E LD62 LD62D |
||
| 运动控制器 | Q172LX Q173PX Q173PX-S1 | ||
| 欧姆龙 | 输入模块 | CJ1W-ID231 CJ1W-ID261 | |
| 输出模块 | CJ1W-OD231 CJ1W-OD261 | ||
| 输入输出模块 | CJ1W-MD261 | ||
| 位置控制模块 | CJ1W-NC113 CJ1W-NC133 CJ1W-NC213 CJ1W-NC233 CJ1W-NC413 CJ1W-NC433 |
||
线缆规格
| 线规 | AWG28 |
| 导线构成 | 7/0 . 12mm² |
| 导体材料 | 软铜线 |
| 绝缘材料 | PE |
| 芯线捻合 | 填充 ：棉线 、包带 、纸带 |
| 隔离 | 无 |
| 外表被覆 | PVC |
| 导体阻抗（20℃) | 239Ω/Kn以下 |
| 耐电压（空中） | AC500V/min以上 |
| 绝缘抵抗 | 500MΩ/Kn以上 |
-
