        风扇 标准型·DC轴流风扇

        品牌名称：

        怡合达

        条件筛选：

        电压 DC型
        轴承类型 双滚珠轴承
        特点 标准型
        种类筛选 轴流风扇

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 外框材质 轴承
            ZHJ67 轴流风扇 DC型 PBT 双滚珠

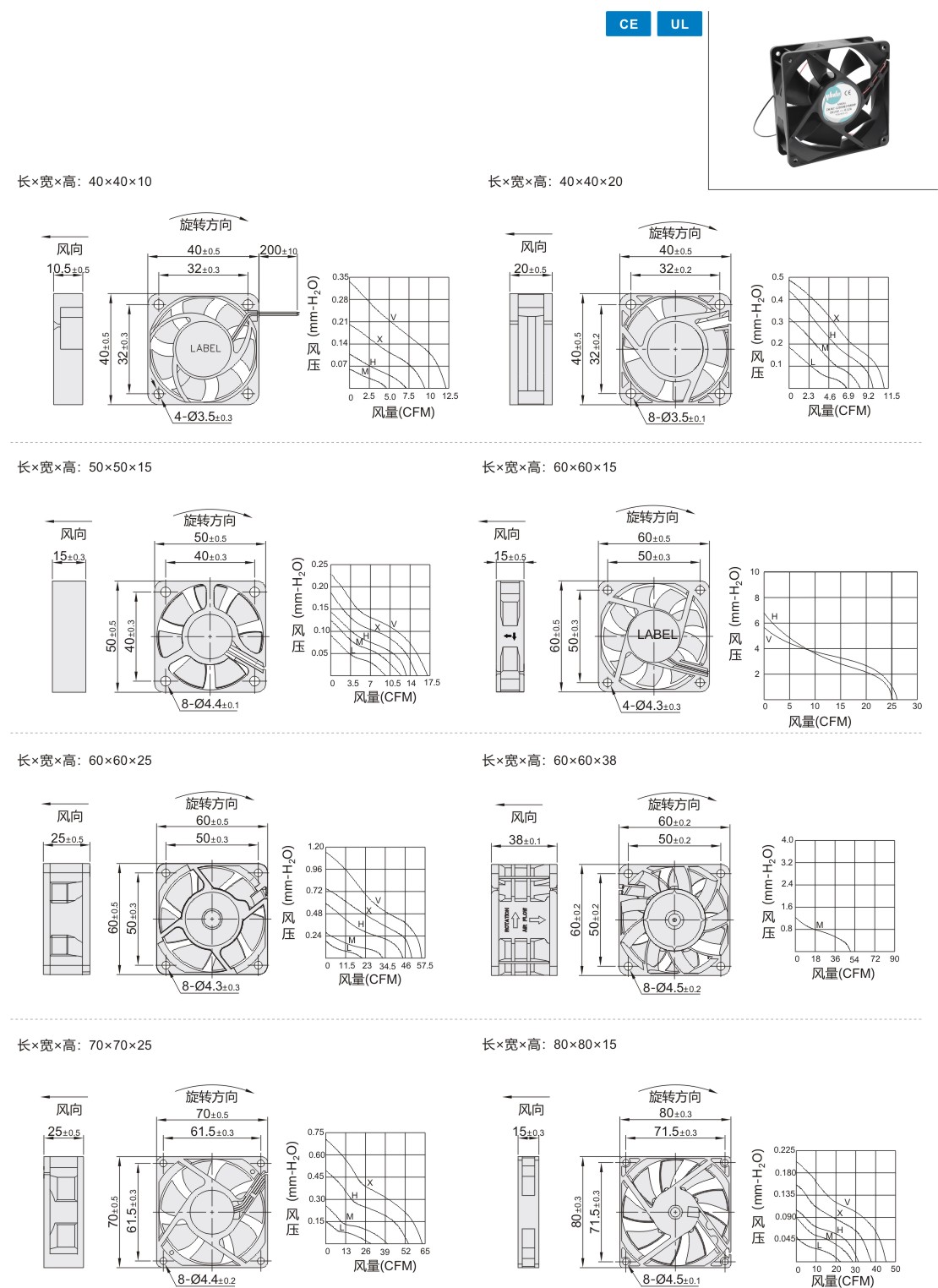

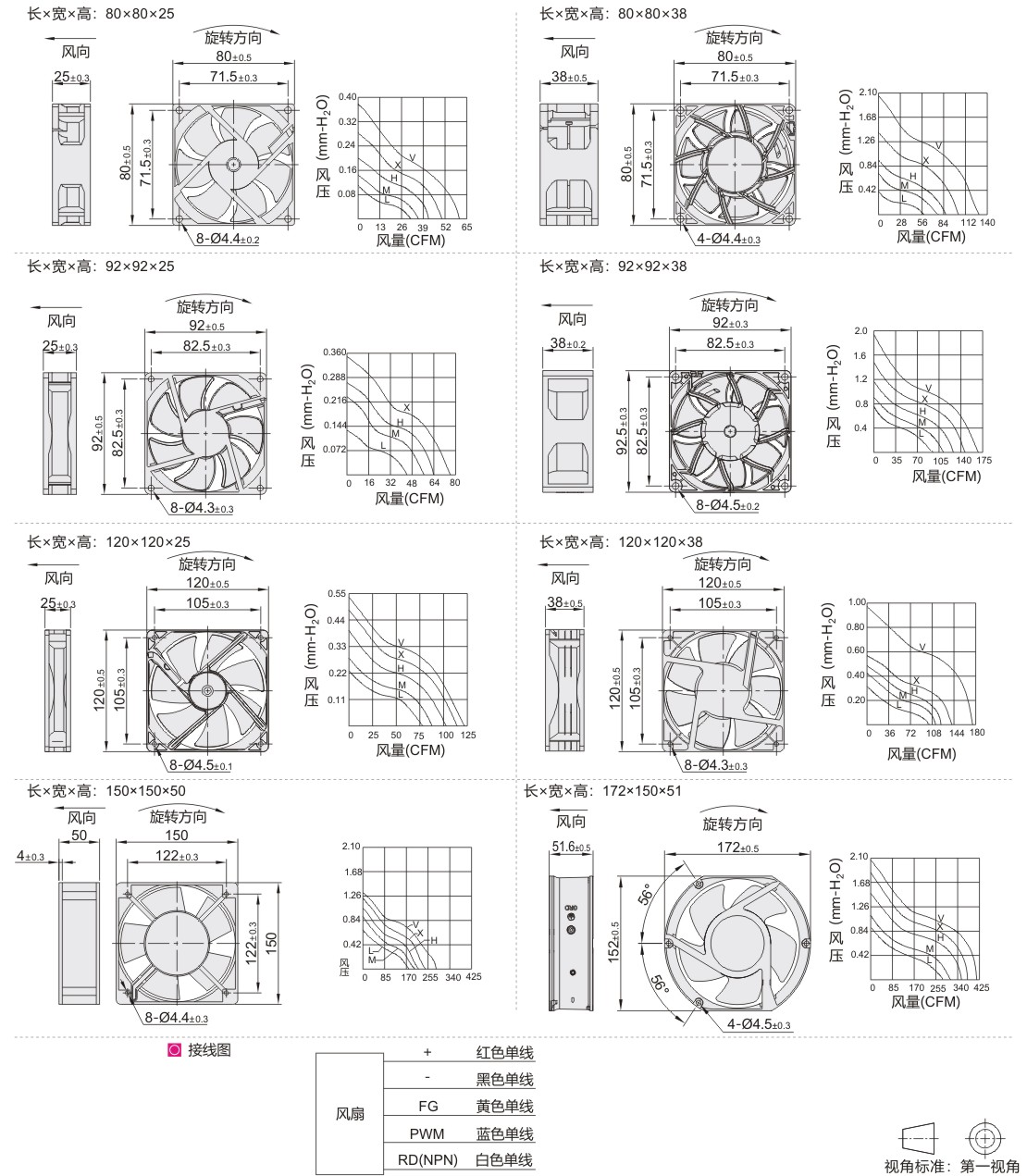

            所有风量曲线图都是基于24V电压绘制，仅供参考。
            本系列风扇转速风量选择较多，在不同转速下所使用到

                的风扇框叶也可能会有差异,请以实际购买到的风扇框叶

                为准。资料中所有框叶仅供参考，同规格所有框叶的安

                装尺寸相同。如需提前确认请联系我们。
            接受各规格风扇的多元化定制，如有需要，请联系我们。





            参数图



             选型表

            型号
            		 输出功能
            		 长×宽×高
            		 适用配件
            		 输入
            电压            		 转速
            等级            		 电流
            (A)            		 转速
            (RPM)            		 风量
            (CFM)            		 风压
            (mm-H2O)            		 噪音
            (Db[A])
            代码 规格
            ZHJ67 4010B05MP   00
              0R
              0Rb(仅适用带*规格)
              1F(适用转速等级V/X)
              1R(适用转速等级V/X)            		 40×40×10 防护网ZHJ42
            过滤网ZHJ41
            或
            百叶窗ZHJ43            		 DC5V M 0.18 6000 7.24 2.8 26
            4010B12LP DC12V L 0.1 4000 4.75 1.5 21
            4010B12HP H 0.14 8000 9.25 5.1 33
            4010B12XP X 0.18 10000 12.23 8.4 39
            4010B24MP DC24V M 0.06 6000 8 1.5 21
            4010B24VP V 0.15 10000 12.23 8.4 39
            4020B12LP 40×40×20 DC12V L 0.1 5000 6.7 4.8 23
            4020B12XP X 0.22 9500 11.1 11.9 37
            4020B24LP DC24V L 0.07 5000 5.2 3.2 23
            4020B24XP X 0.15 10000 11.1 8.1 42
            5015B12MP 50×50×15 DC12V M 0.1 5000 15 4.1 30
            5015B12XP X 0.18 7000 19 7.1 35
            5015B24MP DC24V M 0.1 5000 14 4.1 30
            5015B24XP X 0.18 7000 19 7.1 35
            6015B12HP 60×60×15 DC12V H 0.18 4000 25.6 6.6 40
            6015B12VP V 0.24 5000 26.5 5.58 42
            6025B12LP 60×60×25 DC12V L 0.12  3600  18.5  3.6  31
            6025B12XP   X 0.40  6800  34.8  10.2  47
            6025B24LP DC24V L 0.08  3600  18.5  3.6  31
            6025B24HP H 0.2  5000  25.6  6.6  40
            6025B24XP X 0.25  6800  34.8  10.2  47
            6025B48HP DC48V H 0.12  5000  25.6  6.6  40
            6038B24MP 60×60×38 DC24V M 0.52  8000  43.1  22.9  51
            7025B24LP 70×70×25 L 0.05  3000  30  3.8  29
            7025B24XP X 0.35  5500  54.8  12.7  45
            8015B12XP 80×80×15 DC12V X 0.3  4500  45.2  5.3  43
            8015B24HP DC24V H 0.1  3600  37.6  2.5  36
            8025B12LP 80×80×25 DC12V L 0.19  3000  35.4  3.6  33
            8025B12XP X 0.5  5000  60  9.1  48
            8025B24LP DC24V L 0.1  3000  35.4  3.6  33
            8025B24XP X 0.25  5000  60  9.1  48
            8025B48XP DC48V X 0.21  5000  60  9.1  48
            8038B12XP 80×80×38 DC12V X 1.5  7500  105.5      34.6  62
            8038B24LP DC24V L 0.25  4200  58.2  9.3  45
            8038B24XP X 0.82  7500  105.5  29.5  62
            9225B12LP 92×92×25 DC12V L 0.11  2450  44.8  3.0  30
            9225B12XP X 0.30  3800  69.2  7.1  45
            9225B24LP DC24V L 0.08  2450  44.8  3.0  25
            9225B24XP X 0.2  3800  69.2  7.1  45
            9238B12LP 92×92×38 DC12V L 0.5  4300  87.9  10.2  52
            9238B12XP X 2.5  7000  143.1  26.8  67
            9238B24LP DC24V L 0.35  4300  87.9  10.2  52
            9238B24XP X 1.1  7000  143.1  26.8  67
            1225B12LP 120×120×25 DC12V L 0.3  2500  77.2  5.8  39
            1225B12VP V 0.65  4000  121.1  13.0  52
            1225B24LP* DC24V L 0.17  2500  77.2  5.8  39
            1225B24VP* V 0.40  4000  121.1  13.0  52
            1225B48HP DC48V H 0.12  3400  99  10.2  47
            1238B12LP 120×120×38 DC12V L 0.14  2300  101.4  8.1  38
            1238B12HP H 0.48  2900  123.2  11.4  44
            1238B12VP V 0.85  4200  178.4  23.9  54
            1238B24LP DC24V L 0.14  2300  101.4  8.1  38
            1238B24HP* H 0.3  2900  123.2  11.4  44
            1238B24VP* V 0.8  5000  172  23.9  60
            1238B48LP DC48V L 0.1  2300  101.4  8.1  38
            1238B48HP H 0.25  2900  123.2  11.4  44
            1238B48VP V 0.48  4200  178.4  23.9  54
            1550B24LP 150×150×50 DC24V L 0.6  2600  176.2  13.3  54
            1550B24VP V 1.7  4000  271  31.5  63
            1550B48LP DC48V L 0.3  2800  189.7  15.5   55.5
            1550B48VP V  1  4400  298.1  38.1   65
            17251B24LP 172×150×51 DC24V L 0.6  3000  225.4  15.3   54
            1751B24MP* M 1.25  4000  291  23.12   62
            1751B24VP* V 2.25  5200  378  34.55   68



            转速等级：L-低，M-标准，H-高，X-超高，V-极高。
            输出功能：00-两线无特殊功能、0R-三线带RD堵转反馈信号(NPN信号号)、0Rb-三线带RD堵转反馈信号(PNP信号号)、1R-四线带RD堵转反馈信号及PWM调

                速功能、1F-四线带FG转速监控功能及PWM调速功能。



            功能说明

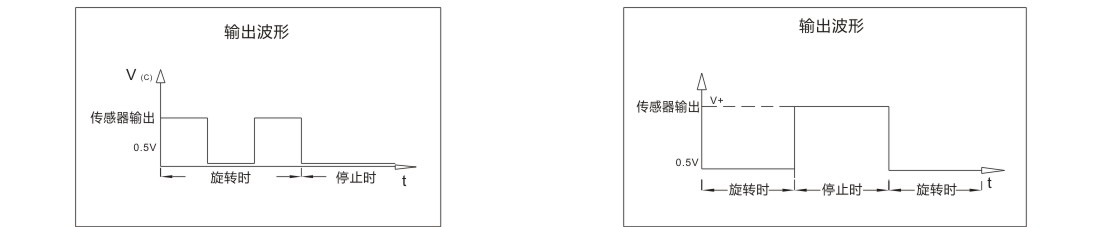

            FG功能：（频率发生器或输出转速表）（黄色电源线）
                这是一个集电极开路输出连接到一个“上拉”电阻和兼容阅读设备的
                输入电源电压，这个输出提供一个方波信号，（如TTL输入电脑）。最大

                集电极电压可能高达72伏特直流和最大集电极电流10ma。阅读设备
                的电源必须有与风扇相同的地面电位。

            RD功能：(旋转检测功能)(灰色电源线)
                这是一个开路集电极功能，是与上面提到的FG相同的硬件功能。
                风扇运转时信号引脚输出低电平，转子堵住时输出高电平。

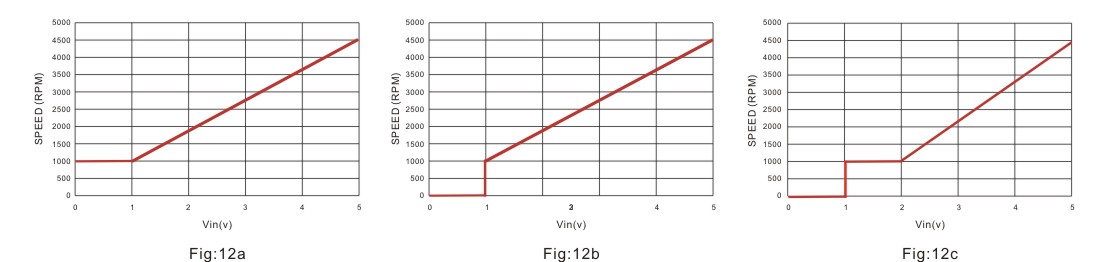

            PWM功能：(脉宽调制信号控制){蓝色电源线}
                PWM功能可以使用频率和高低电平来控制风扇转速，在这种功能下，频率可从30Hz-30KHz调整，高电平电压范围可以从3V~10V调整，低电平范

                围≤0.8V。风扇转速可通过调整“空占比”来线性控制风扇转速，直到风扇最大转速。CS(恒速)、SS(软启动功能)和CL(限流)功能都可包含在内。三类

                PWM功能示例如下：





            性能参数

            期望寿命
            		 70000H，在40℃，15%~65%的湿度下
            框叶材质 塑制 ：阻燃材料，P.B.T(黑色)UL94V-0
            风扇旋转锁定 在额定电压下锁住扇叶24小时，当锁定解除后风扇仍能正常运转
            极性保护 Vcc与GND反接时 ，回路不烧毁
            绝缘阻抗 在本体与两条导线间加500V直流电压之间绝缘阻抗10MΩ以上
            绝缘耐压 5mA Max/导线与外框之间测量，500VAC/min
            工作温度 -10°C～+70°C
            工作湿度 15~65%RH
            储存温度 -40°C～+70°C
            储存湿度 15~65%RH
