风扇 锂电行业专用型·DC轴流风扇
品牌名称：
怡合达
条件筛选：
电压 DC型
轴承类型 双滚珠轴承
特点 锂电行业专用型
外形尺寸 172*150*51
种类筛选 轴流风扇
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 轴承 | |
| ZHJ32 | 轴流风扇 | DC型 | PBT | 双滚珠 |
特点
功能：防腐、防电解液； 寿命：70000Hrs at 40℃； 防护等级：IP68。

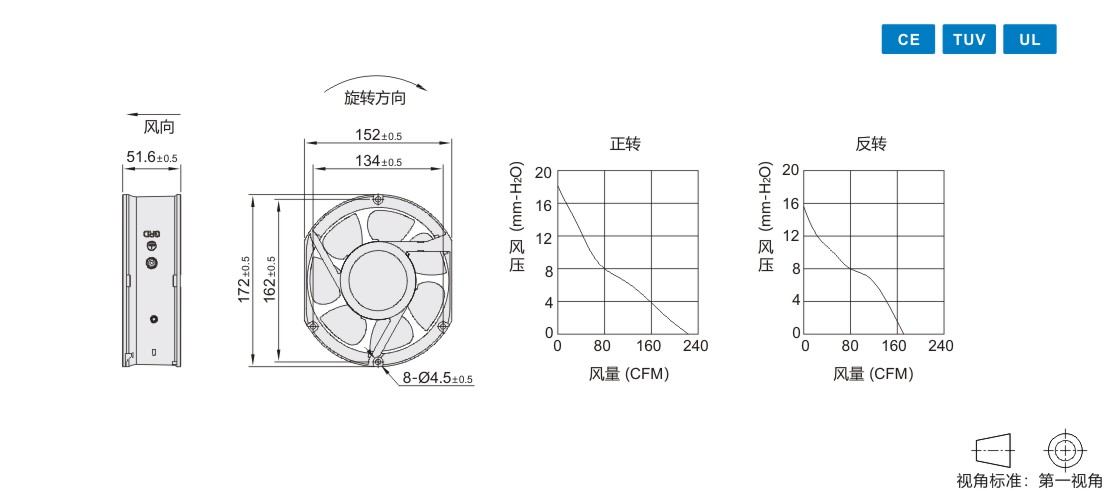

参数图
选型表
| 型号 |
长×宽×高 (mm) |
输出信号 |
转向 |
输入电压 |
电流 (A) |
功率 (W) |
转速 (RPM) |
风量 (CFM) |
风压 (mm-H2O) |
噪音 (Db[A]) |
重量 (g) |
|
| 代码 | 外形尺寸 | |||||||||||
| ZHJ32 | 172 | 172×152×51.6 | RD 停转告警 |
正转 | DC24V | 0.8(1.25Max） | 19.2 | 3000±10% | 233 | 17 | 53 | 700 |
| 反转 | 0.55(1.25Max) | 13.2 | 165 | 15.6 | ||||||||
导线规格
| 导线长度 | 框外长300mm | |
| 导线规格 | WIRES UL3135 #24 AWG | |
| 导线颜色 | 电源线 | 黑（-）红（+）黄（正反转控制） |
| 信号线 | 白（RD） | |
正反转控制接线方式
| 正转 | 红色线接24V正极，黑色线黄色线接24V负极，风扇正向运转 |
| 反转 | 红色线接24V正极 ，黑色线接24V负极 ，风扇反向运转（黄色线不需要接线） |
-
