代码
产品选型
导体AWG
芯数×截面积(mm2)
芯数
长度(m)
图片仅供参考，请以已选的规格为准
固定用电缆 动力电缆 无黄绿地线 不带屏蔽
品牌名称：
怡合达
条件筛选：
类型 复合型动力电缆
护套颜色 黑色
绝缘材质 PVC
认证 CE
是否带屏蔽 不带屏蔽
种类筛选 固定用电缆
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 屏蔽 | 导体材质 | 绝缘/护套材质 | 颜色 | |
| ZIE53 | 动力电缆 | 无黄绿地线 | 不带屏蔽 | 裸铜丝 | PVC | 黑色 |
| ZIE55 | 复合型 | |||||
特点：
特殊改性PVC材质具有良好的耐磨性和介质抗性，电缆百万次以上的周期性弯曲。
适用范围：
常用于机械设备、机床固定安装或者偶尔移动应用。

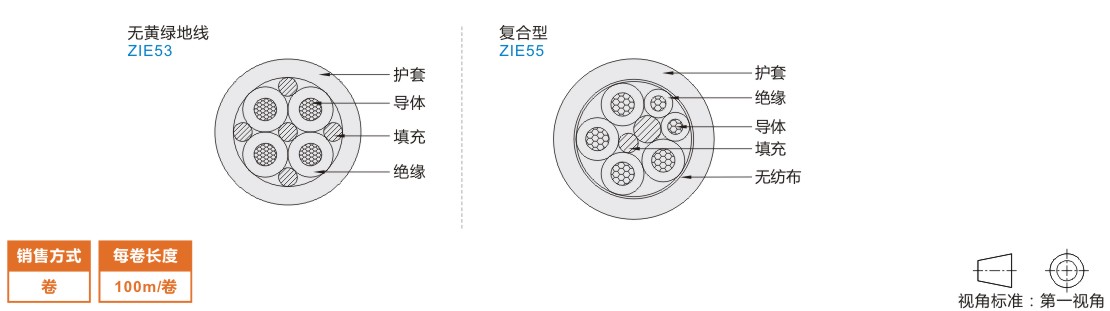

参数图
无黄绿地线
| 型号 | 芯数 | 长度(m) | 导体结构(根/mm) | 导体电阻(Ω/KM20℃) | 电缆外径(mm) | |
| 代码 | 导体AWG(mm²) | |||||
| ZIE53 | 20(0.5) | 3 | 100 (100米整卷销售) |
28/0.15 | 39 | 6 |
| 4 | 6.5 | |||||
| 5 | 6.8 | |||||
| 6 | 7.2 | |||||
| 19(0.75) | 3 | 42/0.15 | 26 | 6.5 | ||
| 4 | 7.2 | |||||
| 5 | 7.8 | |||||
| 6 | 8.5 | |||||
| 17(1) | 3 | 56/0.15 | 19.5 | 6.9 | ||
| 4 | 7.8 | |||||
| 5 | 8.5 | |||||
| 6 | 8.8 | |||||
| 15(1.5) | 3 | 84/0.15 | 13.3 | 8.2 | ||
| 4 | 8.5 | |||||
| 5 | 8.8 | |||||
| 6 | 9 | |||||
| 13(2.5) | 3 | 140/0.15 | 7.98 | 9.8 | ||
| 4 | 11 | |||||
| 5 | 12.5 | |||||
| 6 | 15.5 | |||||
芯线颜色识别
| 序号 | 颜色 |
| 1 | 蓝 |
| 2 | 棕 |
| 3 | 红 |
| 4 | 黑 |
| 5 | 黄 |
| 6 | 绿 |
技术参数
| 额定温度 | 80℃ |
| 额定电压 | 600V |
| 测试电压 | 2000V |
| 弯曲半径 | 7.5×电缆外径 |
| 移动寿命 | ≥200万次 |
复合型
| 型号 | 长度(m) | 芯线颜色 | 导体结构(根/mm) | 电缆外径(mm) | |
| 代码 | 芯数×截面积(mm²) | ||||
| ZIE55 | A(4G0.75+2×0.3) | 100 (100米整卷销售) |
棕、红、黄/绿、蓝+白、黑 | 42/0.15+39/0.1 | 8.2 |
| B(4G1.5+2×0.5) | 84/0.15+28/0.15 | 10 | |||
| C(3×2.5+1G1.5) | 棕、红、蓝+黄/绿 | 140/0.15+84/0.15 | 10.8 | ||
| D(3×4+1G2.5) | 128/0.2+140/0.15 | 12.2 | |||
| E(3×6+1G4) | 192/0.2+128/0.2 | 14 | |||
-
