        电磁铁 通电释放型 标准型 吸盘式 12L14 表面处理化学镍

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        功能 通电释放型
        外形 吸盘式
        材质 12L14
        表面处理 化学镍
        种类筛选 电磁铁

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 外壳材质 表面处理
            ZKM03 通电释放型 吸盘式 12L14 化学镍



            参数表

            可吸材质 纯铁、低碳钢、矽钢片等
            寿命 50万次
            引线规格 2芯 DSW-1007
            绝缘等级 F
            绝缘耐压 100Ω/DC500V
            工作环境温度 -20~+55℃
            工作环境湿度 5％RH~85%RH



            使用注意事项：
            被吸附物体表面应尽可能平整；
            被吸附物体面积不宜小于电磁铁吸合面；
            被吸附物体必须是可导磁的材料，如电工纯铁、低碳钢、矽钢片等；
            被吸附物体必须具有足够的厚度（5mm以上），一般情况不能低于电磁铁壁厚；
            通电消磁释放，断电有磁吸附。

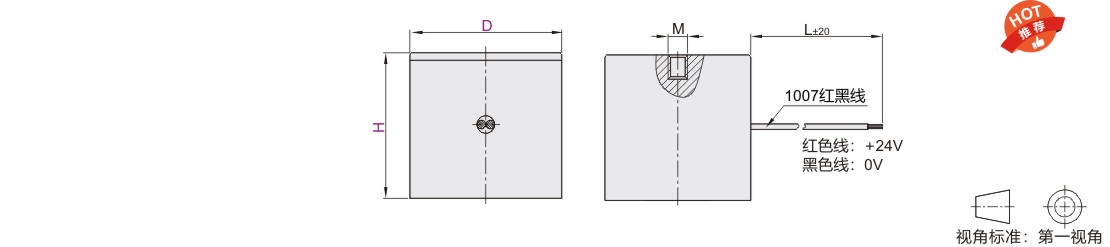

            参数图



            选型表

            型号 H 额定电压
            (VDC)            		 额定功率
            (W)            		 额定电流
            (mA)            		 保持力
            (≥kgf)            		 残留吸引力
            (≤kgf)            		 通电率
            (%)            		 最长通电时间
            (s)            		 N-长度 L
            导线长度
            代码 D
            ZKM03 20 25 24 7.2 300 1.5 0.3 10 1
            (通电时间越长
            消磁效果越差)            		 M4-3.5 500
            30 30 14.4 600 3 0.5 M4-5
            40 35 28.8 1200 15 0.7 M4-4
            50 35 38.4 1600 25 0.5 M6-5
            60 35 57.6 2400 50 1.0



            被吸物体质量M，保持力＞M＞残留吸引力。

            通电率：即表示通电时间除以一个周期的时间，通电率的通俗叫法为占空比。
