继电器端子台 弹片式8位继电器端子台
品牌名称：
怡合达
条件筛选：
类型 继电器端子台
端子台名称 8位继电器端子台
产品型号：
ZIB57
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
| ZIB57 | 弹片式8位继电器端子台 |
特点：
本端子台为终端输入型插板口，对应各种终端输入信号连接使用； 采用 8 位继电器模组，体积减少到最小； 通过 LED 亮灯显示端子台的动作，各输入输出动作一目了然； 输入输出均采用弹片端子连接，接线更轻松稳定。

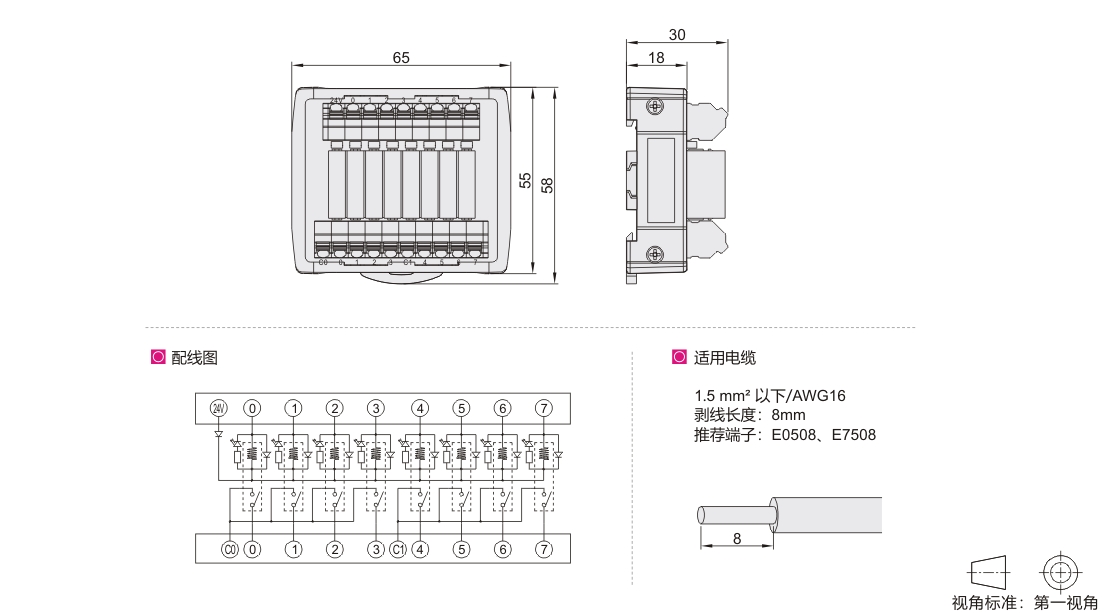

参数图
选型表
| 型号 | 额定电压 | 适用电缆 | 电路结构 |
| 代码 | |||
| ZIB57 | DC24V | 1.5 mm² 以下/AWG16 | NPN |
输入输出侧对应
| 输入侧对应 | 品牌 | PLC |
| 不限品牌 | 不限PLC | |
| 输出侧对应 | 按钮开关 、光电开关 、电磁指示器 、步进电机或其他端子台 | |
规格参数
| 输入 |
操作线圈 (继电器的每一点) | ||
| 额定电压 (V) | DC24V | ||
| 额定电流 (mA) | 7.5mA | ||
| 线圈电阻 (Ω) | 3200Ω | ||
| 动作电压 (V) | 额定电压的70%以上 | ||
| 复位电压 (V) | 额定电压的5%以下 | ||
| 最大容许电压 (V) | 120% | ||
| 额定消耗功率 (mW) | 180mW | ||
| 开关部 (继电器的每一点) | |||
| 输出 | 触点规格 |
触点结构 | 1a |
| 触点接触电阻 (初始) | 30mΩ 以下(通过DC6V 1A电压下降法) | ||
| 额定控制容量 (电阻负载) | 5A 250V AC; 5A 30V DC | ||
| 最大容许功率 | 1250VA, 150W | ||
| 最大容许电流 | 5A | ||
| 最大容许电压 | 250V AC; 110V DC | ||
| 最小适用负载 | DC 100mV 100uA | ||
| COM | 最大允许电流 | 5A | |
| 寿命 |
机械寿命 | 2000 万次以上( 关断频率 180 次/分钟 ) | |
| 电气寿命 | 100000 次以上 (3A 250V AC ，30V DC, 电阻负载) | ||
-
