        怡合达省空间紧凑型端子台 欧式端子台 20位转换端子模块  MIL连接 导轨安装/螺丝固定

        品牌名称：

        怡合达

        条件筛选：

        类型 欧式端子台
        安装方式 螺丝固定/导轨安装
        端子台名称 20位转换端子模块
        位数 20
        连接方式 MIL连接
        对应PLC品牌 欧姆龙/西门子/三菱/基恩士
        指示灯 无
        种类筛选 省空间紧凑型端子台

        产品型号：

        ZHV03

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 指示灯
            ZHV03 欧式端子台 20位转换端子模块 无



            特点
            ZHV03为20P的连接器对应20P端子连接，可对应市面上所有带20P MIL插头的PLC连接。



            注意
            用2个M4的螺丝可固定在零件安装的地方。建议使用M4×16的螺丝，螺纹孔深3mm以上。
            可安装在标准35mm的DIN导轨上。

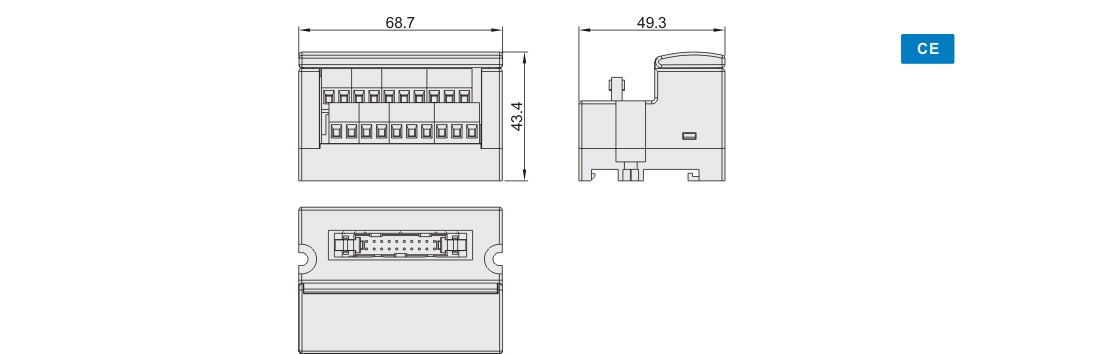

            参数图



            选型表

            型号 额定
            输入电流            		 额定
            输入电压            		 适用电缆 适用线束
            代码 位数

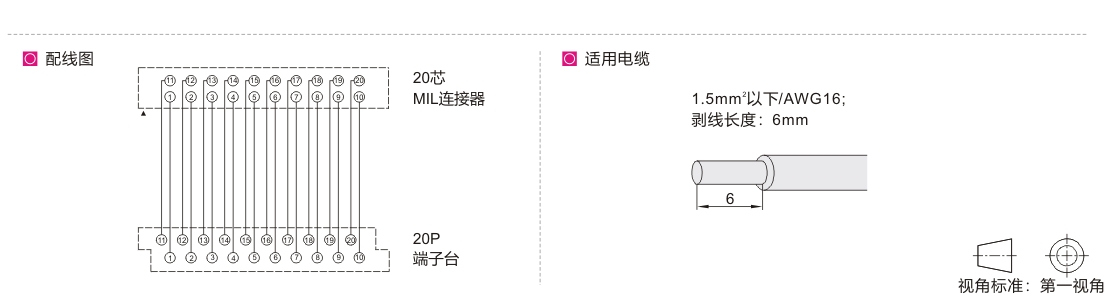

            ZHV03 20 1A DC24V 1.5mm²/AWG16、
            剥线长度6mm            		 ZIE01-20-2
            ZIJ21-20



            部品详细参数

            MIL插孔连接器 主体材料 PBT V-0防火等级 参考标准 UL
            端子材料 铜合金 额定电流 2.0A
            电镀层 针角镀全金 接触电阻 <20mΩ
            欧式接线端子 主体材料 PA66 V-0防火等级 认证
            端子材料 磷铜 额定电流 10A
            电镀层 镀锡 扭矩 0.4NM(3.5Ib-in)
            端子主体 主体材料 PA66 V-0防火等级 认证
            端盖材料 PC V-0防火等级 固定螺丝材料 SUS304
            扣件 PC V-0防火等级 PCB板材料 FR-4



            适用PLC

            PLC品牌 适用PLC 选购
            端子台数量            		 适用
            线束            		 搭配
            线束数量



            三菱FX            		 CPU模块 FX3UC-16MT 1 ZIE01-20-2 1
            FX3UC-32MT 2 2
            FX3UC-64MT 4 4
            FX3UC-96MT 6 6
            FX2NC-16MT 1 1
            FX2NC-32MT 2 2
            FX2NC-64MT 4 4
            FX2NC-96MT 6 6
            输入模块 FX2NC-16EX 1 1
            FX2NC-16EX-DS 1 1
            FX2NC-32EX 2 2
            FX2NC-32EX-DS 2 2
            输出模块 FX2NC-16EYT 1 1
            FX2NC-32EYT 2 2
            定位模块 FX2N-10PG 1 1
            FX2N-10GM 2 2
            FX2N-20GM 4 4
            欧姆龙 输入输出模块 CJ1W-MD233 2 2
            基恩士 省配线远程
            I/0模块            		 KL-16CX 1 1
            KL-32CX 2 2
            KL-16CT 1 1
            KL-32CT 2 2
            西门子 20P插头 1 ZIJ21-20 1
