        怡合达波纹管配件 快速接头 直接型/90°弯接型 尼龙66 黑色 IP68 阻燃等级UL94V-2

        品牌名称：

        怡合达

        条件筛选：

        类型 快速接头
        外形 直接型
        材质 尼龙66
        种类筛选 波纹管配件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 颜色 防护等级 阻燃等级 工作温度
            ZIG20 快速接头 直接型 尼龙66 黑色 IP68 UL94V-2 -40℃~+120℃
            ZIG21 90º弯接型



            特点：特殊夹紧爪之设计，夹紧浪管抗拉力强，超快速拔插装卸，提高安装效率。

            本产品不包含波纹管，波纹管需要另外购买。

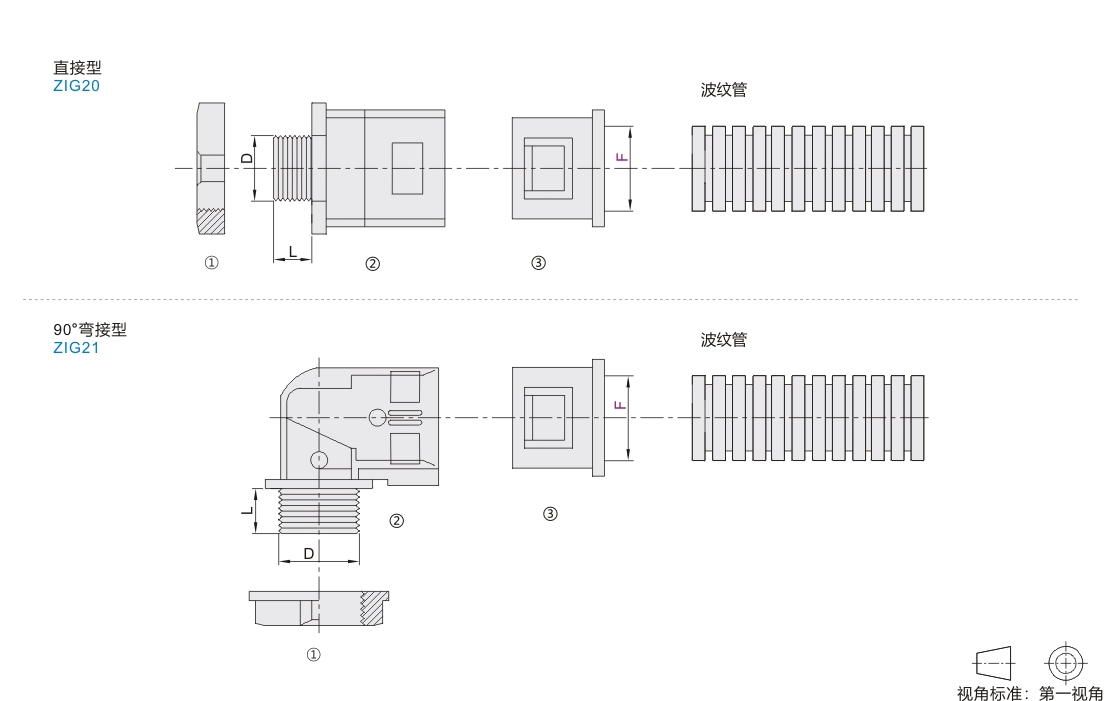

            参数图



            选型表

            型号 螺纹规格 螺纹 螺纹外径
            D            		 螺纹长度
            L
            代码 适配软管尺寸F

            直接型

            ZIG20

            		 10 M12 M12×1.5 12 8.5
            13 M16 M16×1.5 16 10
            15.8 M18 M18×1.5 18 12.5
            18.5 M20 M20×1.5 19.7 12.5
            21.2 20 13
            25 M25 M25×1.5 25 13
            28.5
            34.5 M32 M32×1.5 32 14
            42.5 M40 M40×1.5 40 15
            54.2 M50 M50×1.5 50 16
            54.2 M63 M63×1.5 63 16
            10 PG7 PG7 12.4 8.5
            13 PG9 PG9 15.2 10
            15.8 PG11 PG11 18.4 12.5
            18.5 PG13.5 PG13.5 20 12.4
            21.2 PG16 PG16 22.5 13
            28.5 PG21 PG21 28.3 13
            34.5 PG29 PG29 37 14
            42.5 PG36 PG36 47 15
            54.5 PG48 PG48 59.3 16

            90°弯接型

            ZIG21

            		 10 M12 M12×1.5 12 8.5
            13 M16 M16×1.5 16 10
            15.8 M18 M18×1.5 18 12.5
            18.5 M20 M20×1.5 19.7 12.5
            21.2 20 13
            25 M25 M25×1.5 25 13
            28.5
            34.5 M32 M32×1.5 32 14
            42.5 M40 M40×1.5 40 15
            54.2 M50 M50×1.5 50 16
            10 PG7 PG7 12.5 10
            13 PG9 PG9 15.2 10
            15.8 PG11 PG11 20.4 12.5
            18.5 PG13.5 PG13.5 20 12.4
            21.2 PG16 PG16 22.5 13
            28.5 PG21 PG21 28.3 13
            34.5 PG29 PG29 37 14.5
            42.5 PG36 PG36 47 15
            54.5 PG48 PG48 59.3 16
