F
螺纹规格
图片仅供参考，请以已选的规格为准
怡合达波纹管配件 防水接头 直接型/90°弯接型 黑色 IP68 阻燃等级UL94V-2 CE认证
品牌名称：
怡合达
条件筛选：
类型 防水接头
外形 直接型
种类筛选 波纹管配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 颜色 | 防护等级 | 阻燃等级 | 工作温度 | |
| ZIG23 | 防水接头 | 直接型 | ①③⑤部分:尼龙， ②④部分:三元乙丙 耐候橡胶制成 |
黑色 | IP68 | UL94V-2 | -40℃~+120℃ |
| ZIG24 | 90º弯接型 | ||||||
直接型特点：
本款高性能防水尼龙浪管盒接头能完美地抗水压，是一款即使拉扯波纹管也能完全保持气密的产
品。产品广泛地应用于移动式的自动化设备之防水、防油与气密的场合；抗强拉力。
90°弯接型特点：
本款超高拉力90度弯角型的浪管盒接线头能依制定的出线角度固定浪管，并大大地减低弯曲所需
的空间，还能防止浪管过度的弯曲所造成的破损或寿命缩短，以及能保护电缆线的弯曲部位本款
高性能90度弯角防水尼龙浪管盒接头能完美地抗水压，是一款即使拉扯波纹管也能完全保持气密
的产品。产品广泛地应用于移动式的自动化设备之防水、防油与气密的场合；抗强拉力。
本产品不包含波纹管，波纹管需要另外购买。

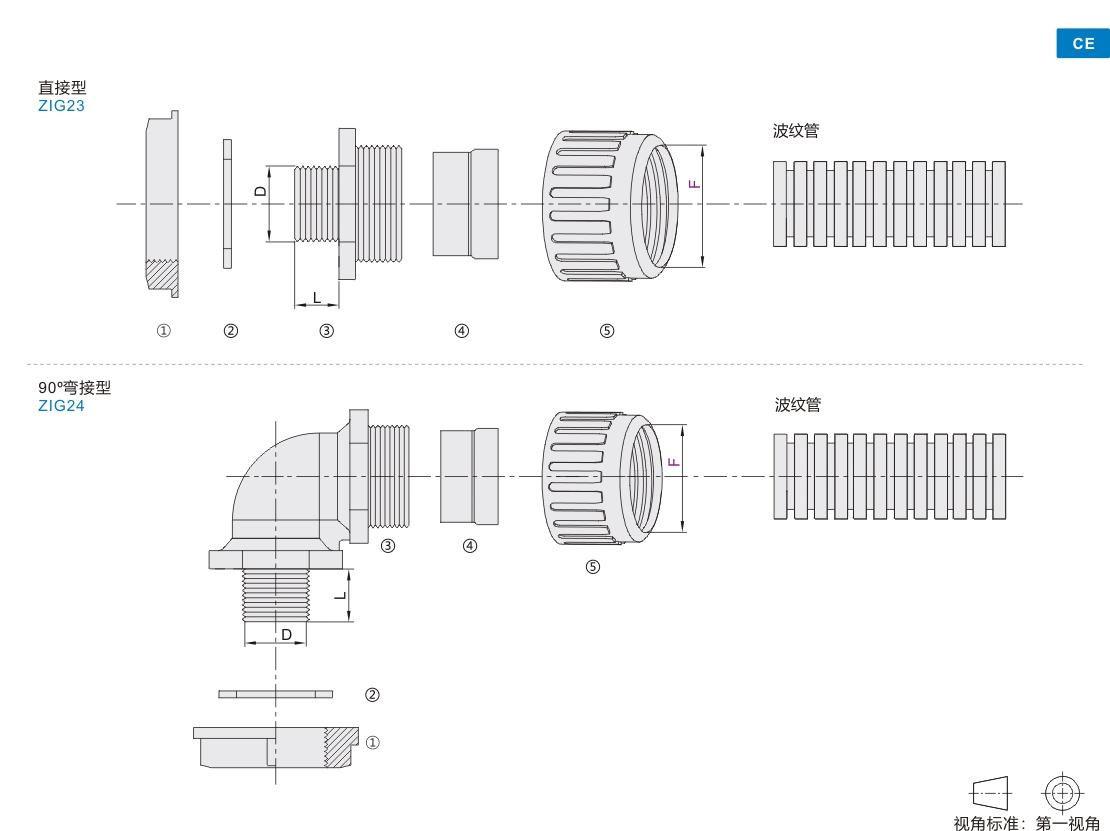

参数图
直接型
| 型号 | 螺纹规格 | 螺纹 | 螺纹外径 D |
螺纹长度 L |
|
| 代码 | 适配软管尺寸F | ||||
| ZIG23 | 10 | M12 | M12×1.5 | 12 | 9 |
| 13 | M16 | M16×1.5 | 16 | 15 | |
| 15.8 | M20 | M20×1.5 | 20 | 15 | |
| 18.5 | 19.7 | 12.5 | |||
| 21.2 | 20 | 12 | |||
| 25 | M25 | M25×1.5 | 25 | 15 | |
| 28.5 | |||||
| 34.5 | M32 | M32×1.5 | 32 | 15 | |
| 42.5 | M40 | M40×1.5 | 40 | 15 | |
| 54.5 | M50 | M50×1.5 | 50 | 22 | |
| 54.5 | M63 | M63×1.5 | 63 | 25 | |
90°弯接型
| 型号 | 螺纹规格 | 螺纹 | 螺纹外径 D |
螺纹长度 L |
幅体 最小通径 |
|
| 代码 | 适配软管尺寸F | |||||
| ZIG24 | 13 | M16 | M16×1.5 | 16 | 10 | 10.7 |
| 15.8 | M20 | M20×1.5 | 20 | 15 | 14.7 | |
| 21.2 | M20 | M20×1.5 | 20 | 15 | 14.8 | |
| 25 | M25 | M25×1.5 | 25 | 15 | 19.9 | |
| 28.5 | ||||||
| 34.5 | M32 | M32×1.5 | 32 | 15 | 26.2 | |
| 42.5 | M40 | M40×1.5 | 40 | 20 | 34 | |
-
