        怡合达 信号电缆 高柔性拖链电缆 1000万次寿命 不带屏蔽 CE认证 PVC 轻度耐油 灰色

        本产品的订购单位为卷(每卷产品的长度为“100”米)

        品牌名称：

        怡合达

        条件筛选：

        类型 高柔性拖链电缆
        用途 信号电缆
        护套颜色 灰色
        绝缘材质 PVC
        移动寿命 1000万次
        认证 CE
        是否带屏蔽 不带屏蔽
        种类筛选 运动电缆

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图

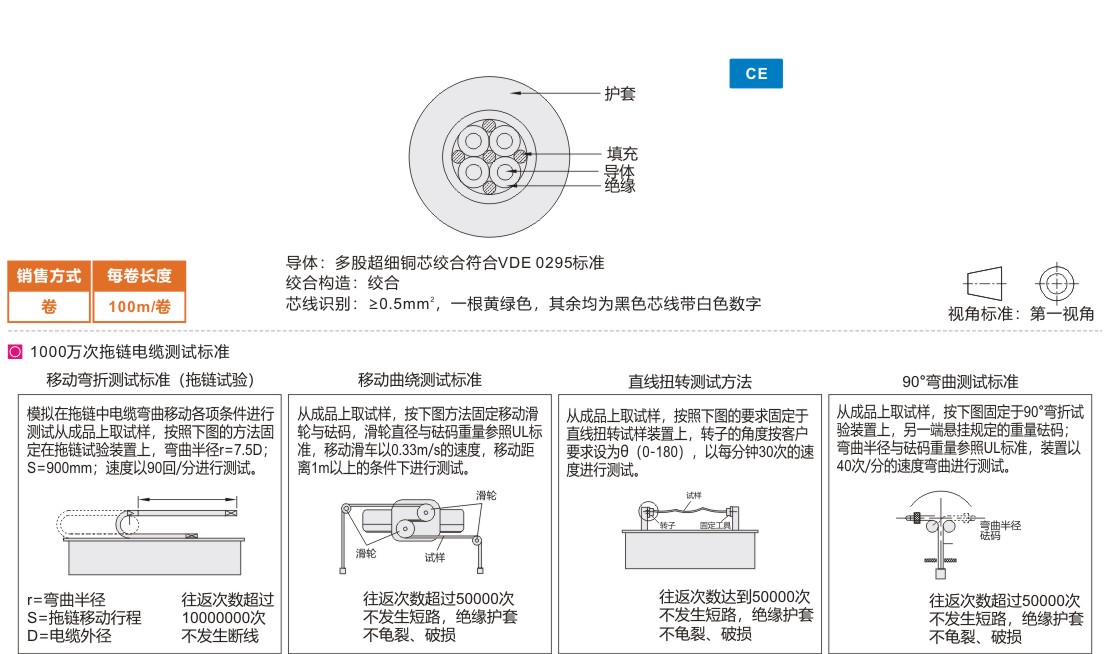

            代码  类型 屏蔽 绝缘材质 护套材质  是否耐油 颜色
            ZIE25 信号电缆 不带屏蔽 PVC  PVC  轻度耐油 灰色



            特点
            用于拖链系统的高柔性PVC护套电缆，采用特殊的高柔性PVC做外护套，其极耐油的冷却液，
               可用于潮湿的环境，但不能用于室外。特殊的构造和PVC的合成材料使电缆拥有持久的工作寿命。
              适用
            1000万次高柔、控制高速拖链电缆用于拖链系统中的数据和信号电缆。

            参数图



            选型表

            型号 芯数 长度
            (m)            		 护套颜色 导体结构
            (根/mm)            		 绝缘外径
            (mm)            		 电缆外径
            (mm)            		 参考重量
            (kg/km)
            代码 导体AWG（mm²）
            ZIE25 24(0.2) 2 100
            (100米整卷销售)            		 无指定(灰色)
            BK(黑色)            		 41/0.08 1.1 4.4 27
            3 4.6 32
            4 5.0 39
            5 5.2 43
            6 5.6 49
            8 6.4 62
            10 7.0 76
            12 7.2 79
            16 7.5 94
            20 8.2 112
            22(0.3) 2 60/0.08 1.2 4.6 31
            3 4.8 36
            4 5.2 44
            5 5.6 51
            6 6.0 59
            8 6.8 73
            10 7.6 88
            12 7.4 94
            14 7.6 102
            16 8.0 113
            20 8.6 132
            24 无指定(灰色) 9.8 132
            20(0.5) 5 98/0.08 1.6 6.6 72
            6 7.2 84
            8 8.2 105
            10 9.0 131
            12 9.4 138
            16 10.0 175
            20 11.0 211



            芯线识别

            序号 颜色 序号 颜色 序号 颜色 序号 颜色
            1 红色 7 棕色 13 蓝间黑色 19 紫间黑色
            2 黑色 8 白色 14 绿间黑色 20 灰间黑色
            3 蓝色 9 紫色 15 黄间黑色 21 蓝间白色
            4 绿色 10 灰色 16 橙间黑色 22 绿间白色
            5 黄色 11 红间白色 17 棕间黑色 23 黄间白色
            6 橙色 12 黑间白色 18 白间黑色 24 橙间白色



             技术参数

            移动寿命 1000万次
            额定电压 300V
            耐电压 3000V/分钟
            弯曲半径 最小7.5×电缆外径
            使用温度 -30℃~+80℃
            认证 CE
            阻燃等级 VW-1
