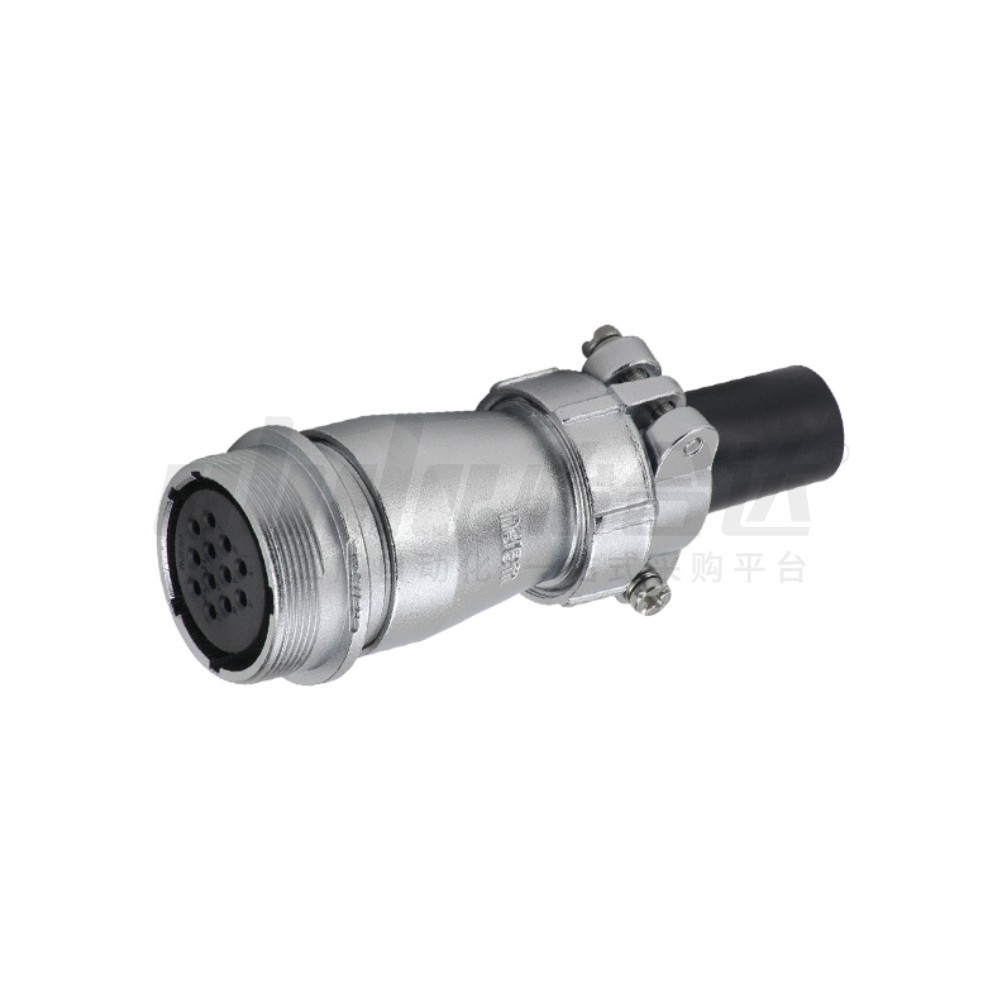

威浦 标准型 圆形连接器 WS系列 直式对接双压板电缆插座
品牌名称：
威浦
条件筛选：
外壳材质 锌合金（镀铬）
类型 标准型
系列 WS-ZY系列
产品种类 螺纹圆形连接器
连接方式 螺纹连接
类别名称 直式对接双压板电缆插座
参数筛选：
安装直径
端头形状
芯数
产品代码：
有 50 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 接插方式 | 材质 | ||
| 外壳 | 绝缘体 | 接触件 | |||
| WS系列 | 直式对接双压板 电缆插座 |
螺纹连接 | 锌合金 (镀铬) |
热塑塑料PPS | 铜(镀金) |

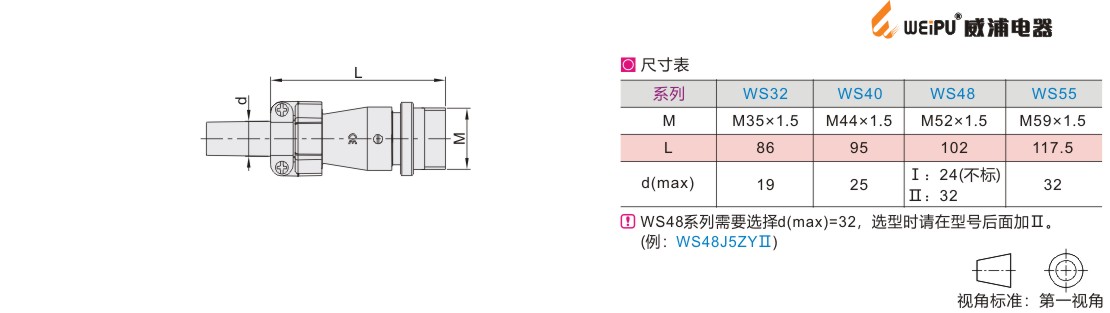

参数图
插针
| 型号 | 配合直径 | 芯数 | 适配插头(常用) | 以下系列型号均可适配 | |
| 直式电缆护套插头(TQ) | 弯式双压板电缆插头(TS) | ||||
| WS32J4ZY | 32 | 4 | WS32K4TQ | WS32K4TS | 适配插头 WS...TP WS...TD WS...TR WS...TC 详见产品简介 插头插座配置表 |
| WS32J6ZY | 6 | WS32K6TQ | WS32K6TS | ||
| WS32J8ZY | 8 | WS32K8TQ | WS32K8TS | ||
| WS32J10ZY | 10 | WS32K10TQ | WS32K10TS | ||
| WS32J11ZY | 11 | WS32K11TQ | WS32K11TS | ||
| WS32J12ZY | 12 | WS32K12TQ | WS32K12TS | ||
| WS32J13ZY | 13 | WS32K13TQ | WS32K13TS | ||
| WS32J19ZY | 19 | WS32K19TQ | WS32K19TS | ||
| WS40J5ZY | 40 | 5 | WS40K5TQ | WS40K5TS | |
| WS40J9ZY | 9 | WS40K9TQ | WS40K9TS | ||
| WS40J15ZY | 15 | WS40K15TQ | WS40K15TS | ||
| WS40J26ZY | 26 | WS40K26TQ | WS40K26TS | ||
| WS40J31ZY | 31 | WS40K31TQ | WS40K31TS | ||
| WS40J52ZY | 52 | WS40K52TQ | WS40K52TS | ||
| WS48J5ZY | 48 | 5 | WS48K5TQ | WS48K5TS | |
| WS48J7ZY | 7 | WS48K7TQ | WS48K7TS | ||
| WS48J20ZY | 20 | WS48K20TQ | WS48K20TS | ||
| WS48J27ZY | 27 | WS48K27TQ | WS48K27TS | ||
| WS48J38ZY | 38 | WS48K38TQ | WS48K38TS | ||
| WS48J42ZY | 42 | WS48K42TQ | WS48K42TS | ||
| WS55J4ZY | 55 | 4 | WS55K4TQ | WS55K4TS | |
| WS55J7ZY | 7 | WS55K7TQ | WS55K7TS | ||
| WS55J40ZY | 40 | WS55K40TQ | WS55K40TS | ||
| WS55J53ZY | 53 | WS55K53TQ | WS55K53TS | ||
| WS55J61ZY | 61 | WS55K61TQ | WS55K61TS | ||
插孔
| 型号 | 配合直径 | 芯数 | 适配插头(常用) | 以下系列型号均可适配 | |
| 直式电缆护套插(TQ) | 弯式双压板电缆插头(TS) | ||||
| WS32K4ZY | 32 | 4 | WS32J4TQ | WS32J4TS | 适配插头 WS...TP WS...TD WS...TR WS...TC 详见产品简介 插头插座配置表 |
| WS32K6ZY | 6 | WS32J6TQ | WS32J6TS | ||
| WS32K8ZY | 8 | WS32J8TQ | WS32J8TS | ||
| WS32K10ZY | 10 | WS32J10TQ | WS32J10TS | ||
| WS32K11ZY | 11 | WS32J11TQ | WS32J11TS | ||
| WS32K12ZY | 12 | WS32J12TQ | WS32J12TS | ||
| WS32K13ZY | 13 | WS32J13TQ | WS32J13TS | ||
| WS32K19ZY | 19 | WS32J19TQ | WS32J19TS | ||
| WS40K5ZY | 40 | 5 | WS40J5TQ | WS40J5TS | |
| WS40K9ZY | 9 | WS40J9TQ | WS40J9TS | ||
| WS40K15ZY | 15 | WS40J15TQ | WS40J15TS | ||
| WS40K26ZY | 26 | WS40J26TQ | WS40J26TS | ||
| WS40K31ZY | 31 | WS40J31TQ | WS40J31TS | ||
| WS40K52ZY | 52 | WS40J52TQ | WS40J52TS | ||
| WS48K5ZY | 48 | 5 | WS48J5TQ | WS48J5TS | |
| WS48K7ZY | 7 | WS48J7TQ | WS48J7TS | ||
| WS48K20ZY | 20 | WS48J20TQ | WS48J20TS | ||
| WS48K27ZY | 27 | WS48J27TQ | WS48J27TS | ||
| WS48K38ZY | 38 | WS48J38TQ | WS48J38TS | ||
| WS48K42ZY | 42 | WS48J42TQ | WS48J42TS | ||
| WS55K4ZY | 55 | 4 | WS55J4TQ | WS55J4TS | |
| WS55K7ZY | 7 | WS55J7TQ | WS55J7TS | ||
| WS55K40ZY | 40 | WS55J40TQ | WS55J40TS | ||
| WS55K53ZY | 53 | WS55J53TQ | WS55J53TS | ||
| WS55K61ZY | 61 | WS55J61TQ | WS55J61TS | ||
技术参数
| 接插方式 | 螺纹连接 |
| 接线方式 | 焊接 |
| 接插次数 | 500次 |
| 温度范围 | -40℃~+85℃ |
-
