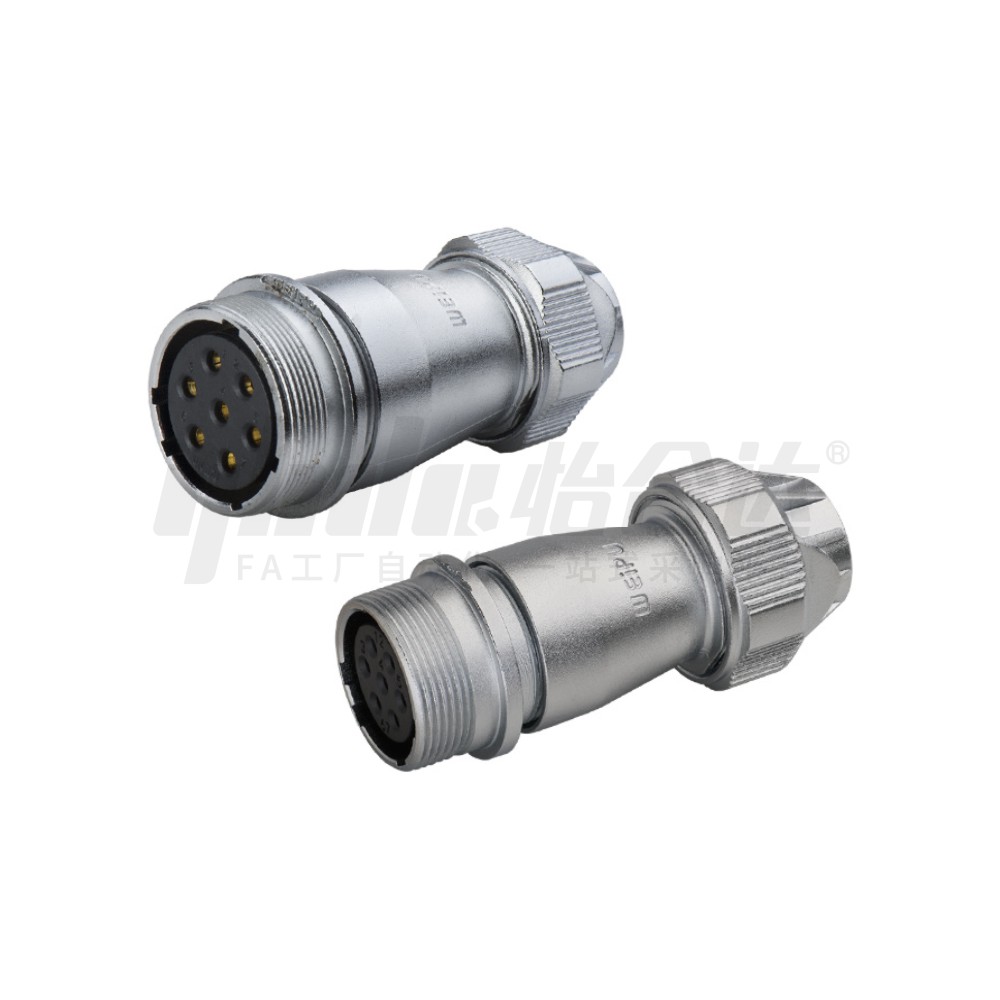

威浦 防水型 圆形连接器 WF系列 直式对接夹爪紧固插座
品牌名称：
威浦
条件筛选：
外壳材质 锌合金（镀铬）
类型 防水型
系列 WF-ZE系列
产品种类 螺纹圆形连接器
连接方式 螺纹连接
类别名称 直式对接夹爪紧固插座
参数筛选：
安装直径
端头形状
芯数
产品代码：
有 46 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 接插方式 | 材质 | 防护等级 | ||
| 外壳 | 绝缘体 | 接触件 | ||||
| WF系列 | 直式对接夹爪 紧固插座 |
螺纹连接 | 锌合金 (镀铬) |
热塑塑料PPS | 铜(镀金) | IP67 |

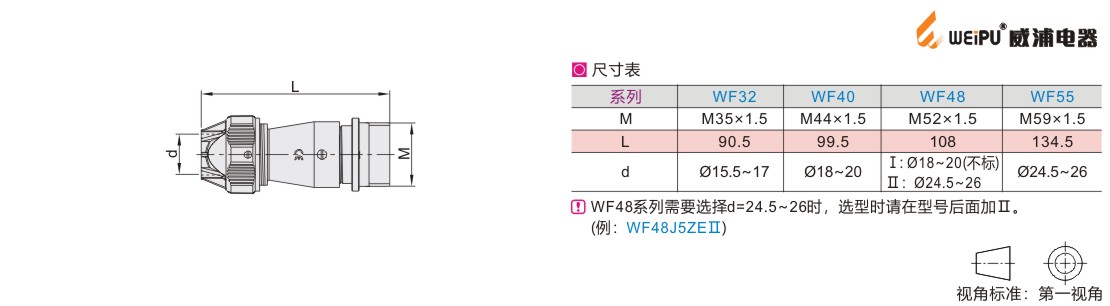

参数图
插针
| 型号 | 配合直径 | 芯数 | 适配插头(常用) | 以下系列型号均可适配 | |
| 直式夹爪紧固插头(TE) | 弯式夹爪紧固插头(TU) | ||||
| WF32J8ZE | 32 | 8 | WF32K8TE | WF32K8TU | 适配插头 WF. . .TA WF. . .TN WF. . .TI WF. . .TV WF. . .TW 详见产品简介 插头插座配置表 |
| WF32J10ZE | 10 | WF32K10TE | WF32K10TU | ||
| WF32J11ZE | 11 | WF32K11TE | WF32K11TU | ||
| WF32J12ZE | 12 | WF32K12TE | WF32K12TU | ||
| WF32J13ZE | 13 | WF32K13TE | WF32K13TU | ||
| WF32J19ZE | 19 | WF32K19TE | WF32K19TU | ||
| WF40J5ZE | 40 | 5 | WF40 K5TE | WF40 K5TU | |
| WF40J9ZE | 9 | WF40 K9TE | WF40 K9TU | ||
| WF40J15ZE | 15 | WF40 K15TE | WF40 K15TU | ||
| WF40J26ZE | 26 | WF40 K26TE | WF40 K26TU | ||
| WF40J31ZE | 31 | WF40 K31TE | WF40 K31TU | ||
| WF40J52ZE | 52 | WF40 K52TE | WF40 K52TU | ||
| WF48J5ZE | 48 | 5 | WF48 K5TE | WF48 K5TU | |
| WF48J7ZE | 7 | WF48 K7TE | WF48 K7TU | ||
| WF48J20ZE | 20 | WF48 K20TE | WF48 K20TU | ||
| WF48J27ZE | 27 | WF48 K27TE | WF48 K27TU | ||
| WF48J38ZE | 38 | WF48 K38TE | WF48 K38TU | ||
| WF48J42ZE | 42 | WF48 K42TE | WF48 K42TU | ||
| WF55J4ZE | 55 | 4 | WF55K4TE | WF55K4TU | |
| WF55J7ZE | 7 | WF55K7TE | WF55K7TU | ||
| WF55J40ZE | 40 | WF55K40TE | WF55K40TU | ||
| WF55J53ZE | 53 | WF55K53TE | WF55K53TU | ||
| WF55J61ZE | 61 | WF55K61TE | WF55K61TU | ||
插孔
| 型号 | 配合直径 | 芯数 | 适配插头(常用) | 以下系列型号均可适配 | |
| 直式夹爪紧固插头(TE) | 弯式夹爪紧固插头(TU) | ||||
| WF32K8ZE | 32 | 8 | WF32J8TE | WF32J8TU | 适配插头 WF. . .TA WF. . .TN WF. . .TI WF. . .TV WF. . .TW 详见产品简介 插头插座配置表 |
| WF32K10ZE | 10 | WF32J10TE | WF32J10TU | ||
| WF32K11ZE | 11 | WF32J11TE | WF32J11TU | ||
| WF32K12ZE | 12 | WF32J12TE | WF32J12TU | ||
| WF32K13ZE | 13 | WF32J13TE | WF32J13TU | ||
| WF32K19ZE | 19 | WF32J19TE | WF32J19TU | ||
| WF40K5ZE | 40 | 5 | WF40J5TE | WF40J5TU | |
| WF40K9ZE | 9 | WF40J9TE | WF40J9TU | ||
| WF40K15ZE | 15 | WF40J15TE | WF40J15TU | ||
| WF40K26ZE | 26 | WF40J26TE | WF40J26TU | ||
| WF40K31ZE | 31 | WF40J31TE | WF40J31TU | ||
| WF40K52ZE | 52 | WF40J52TE | WF40J52TU | ||
| WF48K5ZE | 48 | 5 | WF48J5TE | WF48J5TU | |
| WF48K7ZE | 7 | WF48J7TE | WF48J7TU | ||
| WF48K20ZE | 20 | WF48J20TE | WF48J20TU | ||
| WF48K27ZE | 27 | WF48J27TE | WF48J27TU | ||
| WF48K38ZE | 38 | WF48J38TE | WF48J38TU | ||
| WF48K42ZE | 42 | WF48J42TE | WF48J42TU | ||
| WF55K4ZE | 55 | 4 | WF55J4TE | WF55J4TU | |
| WF55K7ZE | 7 | WF55J7TE | WF55J7TU | ||
| WF55K40ZE | 40 | WF55J40TE | WF55J40TU | ||
| WF55K53ZE | 53 | WF55J53TE | WF55J53TU | ||
| WF55K61ZE | 61 | WF55J61TE | WF55J61TU | ||
技术参数
| 接插方式 | 螺纹连接 |
| 接线方式 | 焊接 |
| 接插次数 | 500次 |
| 温度范围 | -40℃~+85℃ |
-
