查看大图
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
类别名称
产品选型
规格
芯数
图片仅供参考，请以已选的规格为准

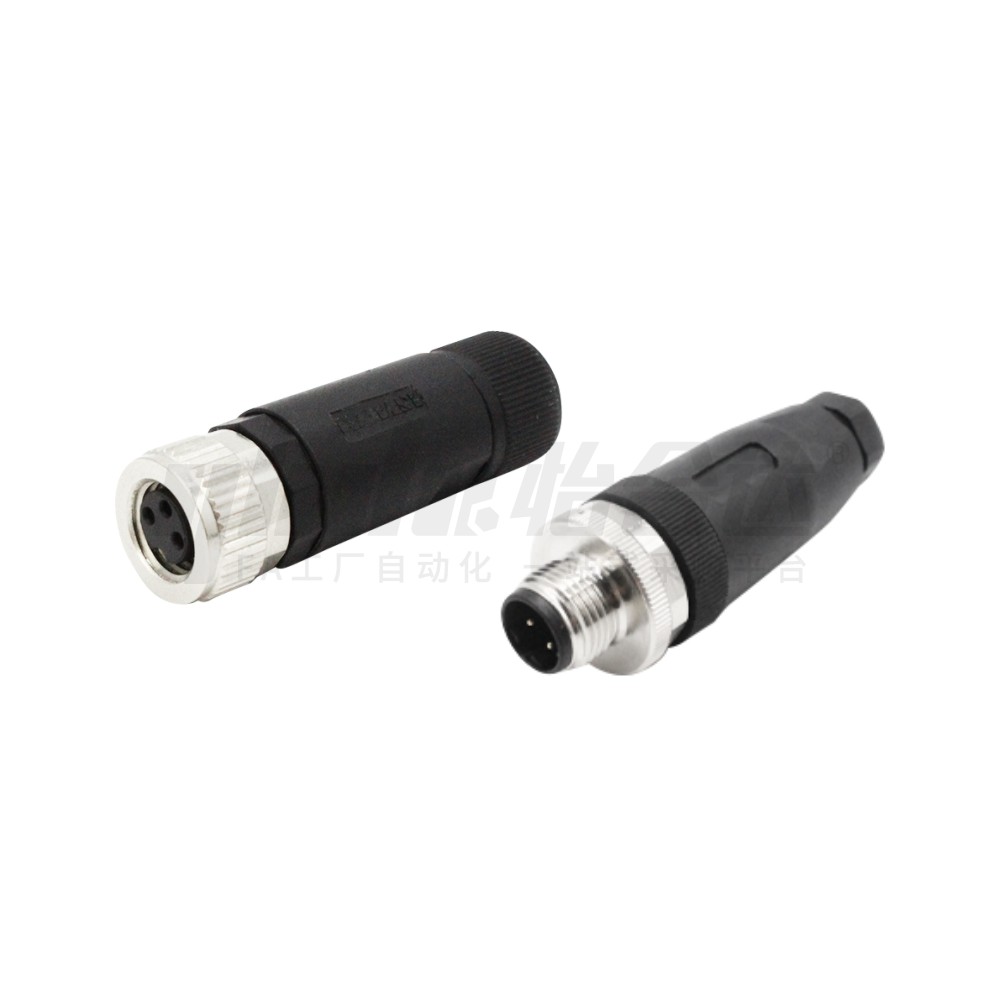

传感器连接器(单件/套件) 非屏蔽型 直式
品牌名称：
怡合达
条件筛选：
外壳材质 PA/PBT
类型 标准型
产品种类 螺纹圆形连接器
连接方式 螺纹连接
屏蔽 非屏蔽型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

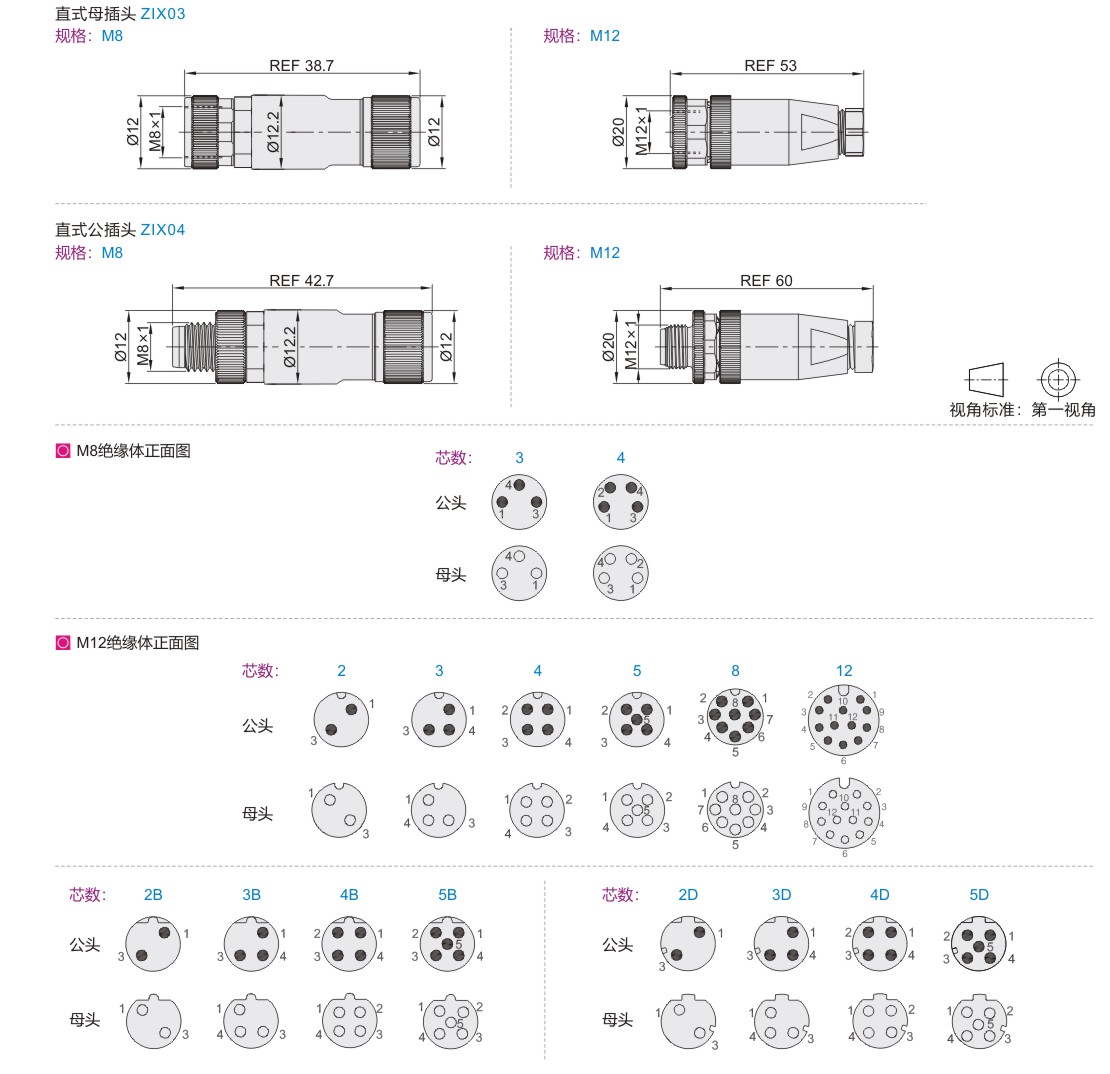

参数图
材质图
| 代码 | 类型 | 材质 | 防水等级 | |||
| 外壳 | 绝缘胶芯 | 接触件 | ||||
| ZIX03 | 非屏蔽类型 | 直式母插头 | PA+PBT | PA | 铜镀金 | IP67 |
| ZIX04 | 直式公插头 | |||||
| ZIX05 | 直式插头套装 | |||||
参数图
| 型号 | 芯数 | 接线方式 | 适配线缆外径 （mm） |
额定电流 （A） |
电压 （V） |
|
| 代码 | 规格 | |||||
| 直式母插头 ZIX03 直式公插头 ZIX04 直式插头套装 ZIX05 |
M8 | 3 | 螺丝压接 | Ø3.5~Ø5 | 4.0 | 60 |
| 4 | 30 | |||||
| M12 | 2 | Ø6~Ø8 |
4.0 | 250 | ||
| 2B | ||||||
| 2D | ||||||
| 3 | ||||||
| 3B | ||||||
| 3D | ||||||
| 4 | ||||||
| 4B | ||||||
| 4D | ||||||
| 5 | 125 | |||||
| 5B | ||||||
| 5D | ||||||
| 8 | 2.0 | 60 | ||||
| 12 | 焊接 | 1.5 | 30 | |||
技术参数
| 过电压等级 | Ⅱ | ||
| 插芯电阻 | ≤10mΩ | ||
| 绝缘电阻 | ＞100MΩ | ||
| 防护等级(插合时) | IP67 | ||
| 温度范围 | -40°C~+85°C | ||
| 连接横截面最小 /最大线规 |
0.14mm²/0.5mm² | ||
| 连接横截面AWG最小 /最大线规 |
26/20 |
-
