查看大图
图片仅供参考，请以已选的规格为准

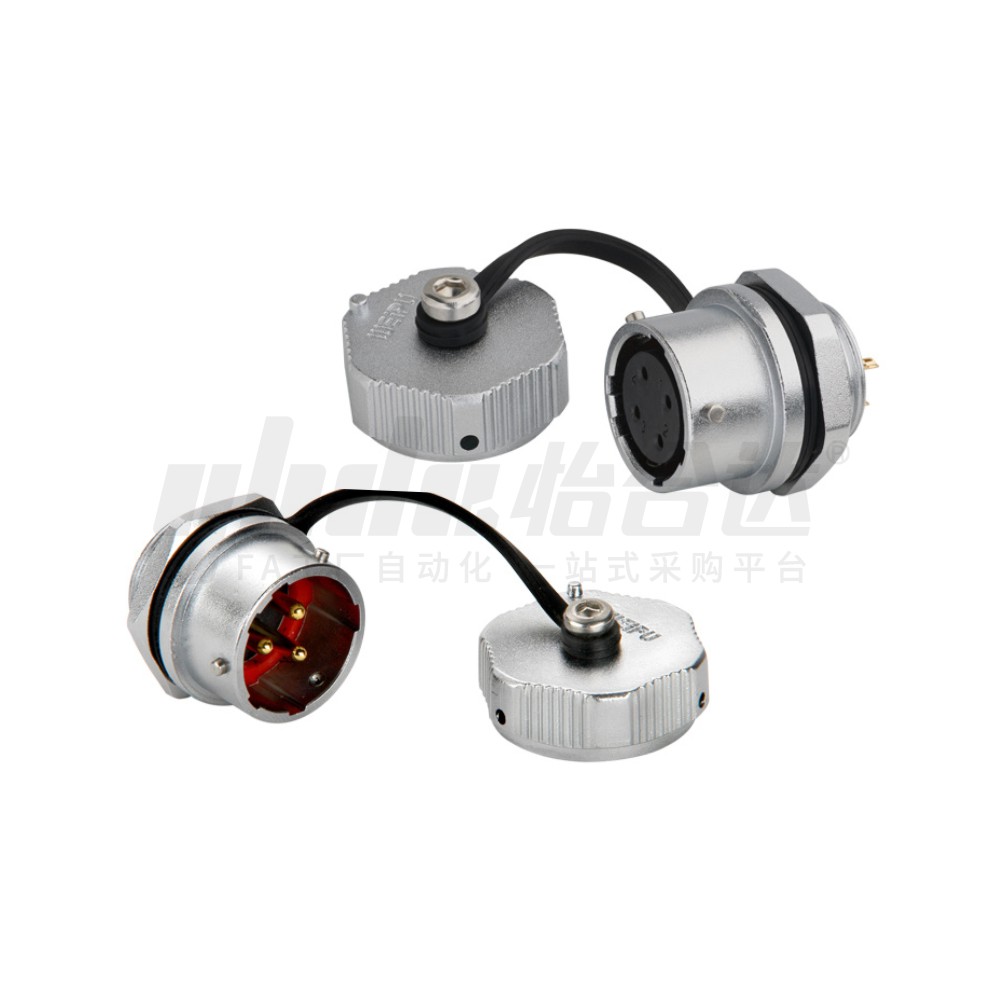

威浦 WY系列 防水型 圆形连接器 后螺母插座
品牌名称：
威浦
条件筛选：
外壳材质 锌合金（镀铬）
类型 防水型
系列 WY-ZM系列
产品种类 螺纹圆形连接器
连接方式 卡扣连接
类别名称 后螺母插座
参数筛选：
安装直径
端头形状
芯数
产品代码：
有 70 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 接插方式 | 材质 | 防护等级 | ||
| 外壳 | 绝缘体 | 接触件 | ||||
| WY系列 | 后螺母插座 | 卡扣连接 | 锌合金 (镀铬) |
热塑塑料PPS | 铜(镀金) | IP67 |
参数图
插针
| 型号 | 配合直径 | 芯数 | 适配插头(常用) | 以下系列型号均可适配 | |
| 直式夹爪紧固插头(TE) | 弯式夹爪紧固插头(TU) | ||||
| WY16J2ZM | 16 | 2 | WY16 K2TE | WY16 K2TU | 适配插头 WY. . .TI WY. . .TB WY. . .TV WY. . .TW 详见产品简介 插头插座配置表 |
| WY16J3ZM | 3 | WY16 K3TE | WY16 K3TU | ||
| WY16J4ZM | 4 | WY16 K4TE | WY16 K4TU | ||
| WY16J5ZM | 5 | WY16 K5TE | WY16 K5TU | ||
| WY16J7ZM | 7 | WY16 K7TE | WY16 K7TU | ||
| WY16J9ZM | 9 | WY16 K9TE | WY16 K9TU | ||
| WY16J10ZM | 10 | WY16 K10TE | WY16 K10TU | ||
| WY20J2ZM | 20 | 2 | WY20 K2TE | WY20 K2TU | |
| WY20J3ZM | 3 | WY20 K3TE | WY20 K3TU | ||
| WY20J4ZM | 4 | WY20 K4TE | WY20 K4TU | ||
| WY20J5ZM | 5 | WY20 K5TE | WY20 K5TU | ||
| WY20J6ZM | 6 | WY20 K6TE | WY20 K6TU | ||
| WY20J7ZM | 7 | WY20 K7TE | WY20 K7TU | ||
| WY20J9ZM | 9 | WY20 K9TE | WY20 K9TU | ||
| WY20J12ZM | 12 | WY20 K12TE | WY20 K12TU | ||
| WY24J2ZM | 24 | 2 | WY24K2TE | WY24K2TU | |
| WY24J3ZM | 3 | WY24K3TE | WY24K3TU | ||
| WY24J4ZM | 4 | WY24K4TE | WY24K4TU | ||
| WY24J9ZM | 9 | WY24K9TE | WY24K9TU | ||
| WY24J10ZM | 10 | WY24K10TE | WY24K10TU | ||
| WY24J12ZM | 12 | WY24K12TE | WY24K12TU | ||
| WY24J19ZM | 19 | WY24K19TE | WY24K19TU | ||
| WY28J2ZM | 28 | 2 | WY28 K2TE | WY28 K2TU | |
| WY28J3ZM | 3 | WY28 K3TE | WY28 K3TU | ||
| WY28J4ZM | 4 | WY28 K4TE | WY28 K4TU | ||
| WY28J7ZM | 7 | WY28 K7TE | WY28 K7TU | ||
| WY28J8ZM | 8 | WY28 K8TE | WY28 K8TU | ||
| WY28J9ZM | 9 | WY28 K9TE | WY28 K9TU | ||
| WY28J10ZM | 10 | WY28 K10TE | WY28 K10TU | ||
| WY28J12ZM | 12 | WY28 K12TE | WY28 K12TU | ||
| WY28J16ZM | 16 | WY28 K16TE | WY28 K16TU | ||
| WY28J17ZM | 17 | WY28 K17TE | WY28 K17TU | ||
| WY28J20ZM | 20 | WY28 K20TE | WY28 K20TU | ||
| WY28J24ZM | 24 | WY28 K24TE | WY28 K24TU | ||
| WY28J26ZM | 26 | WY28 K26TE | WY28 K26TU | ||
插孔
| 型号 | 配合直径 | 芯数 | 适配插头(常用) | 以下系列型号均可适配 | |
| 直式夹爪紧固插头(TE) | 弯式夹爪紧固插头(TU) | ||||
| WY16K2ZM | 16 | 2 | WY16J2TE | WY16J2TU | 适配插头 WY. . .TI WY. . .TB WY. . .TV WY. . .TW 详见产品简介 插头插座配置表 |
| WY16K3ZM | 3 | WY16J3TE | WY16J3TU | ||
| WY16K4ZM | 4 | WY16J4TE | WY16J4TU | ||
| WY16K5ZM | 5 | WY16J5TE | WY16J5TU | ||
| WY16K7ZM | 7 | WY16J7TE | WY16J7TU | ||
| WY16K9ZM | 9 | WY16J9TE | WY16J9TU | ||
| WY16K10ZM | 10 | WY16J10TE | WY16J10TU | ||
| WY20K2ZM | 20 | 2 | WY20J2TE | WY20J2TU | |
| WY20K3ZM | 3 | WY20J3TE | WY20J3TU | ||
| WY20K4ZM | 4 | WY20J4TE | WY20J4TU | ||
| WY20K5ZM | 5 | WY20J5TE | WY20J5TU | ||
| WY20K6ZM | 6 | WY20J6TE | WY20J6TU | ||
| WY20K7ZM | 7 | WY20J7TE | WY20J7TU | ||
| WY20K9ZM | 9 | WY20J9TE | WY20J9TU | ||
| WY20K12ZM | 12 | WY20J12TE | WY20J12TU | ||
| WY24K2ZM | 24 | 2 | WY24J2TE | WY24J2TU | |
| WY24K3ZM | 3 | WY24J3TE | WY24J3TU | ||
| WY24K4ZM | 4 | WY24J4TE | WY24J4TU | ||
| WY24K9ZM | 9 | WY24J9TE | WY24J9TU | ||
| WY24K10ZM | 10 | WY24J10TE | WY24J10TU | ||
| WY24K12ZM | 12 | WY24J12TE | WY24J12TU | ||
| WY24K19ZM | 19 | WY24J19TE | WY24J19TU | ||
| WY28K2ZM | 28 | 2 | WY28J2TE | WY28J2TU | |
| WY28K3ZM | 3 | WY28J3TE | WY28J3TU | ||
| WY28K4ZM | 4 | WY28J4TE | WY28J4TU | ||
| WY28K7ZM | 7 | WY28J7TE | WY28J7TU | ||
| WY28K8ZM | 8 | WY28J8TE | WY28J8TU | ||
| WY28K9ZM | 9 | WY28J9TE | WY28J9TU | ||
| WY28K10ZM | 10 | WY28J10TE | WY28J10TU | ||
| WY28K12ZM | 12 | WY28J12TE | WY28J12TU | ||
| WY28K16ZM | 16 | WY28J16TE | WY28J16TU | ||
| WY28K17ZM | 17 | WY28J17TE | WY28J17TU | ||
| WY28K20ZM | 20 | WY28J20TE | WY28J20TU | ||
| WY28K24ZM | 24 | WY28J24TE | WY28J24TU | ||
| WY28K26ZM | 26 | WY28J26TE | WY28J26TU | ||
技术参数
| 接插方式 | 卡扣连接 |
| 接线方式 | 焊接 |
| 接插次数 | 500次 |
| 温度范围 | -40℃~+85℃ |
-
