查看大图
图片仅供参考，请以已选的规格为准

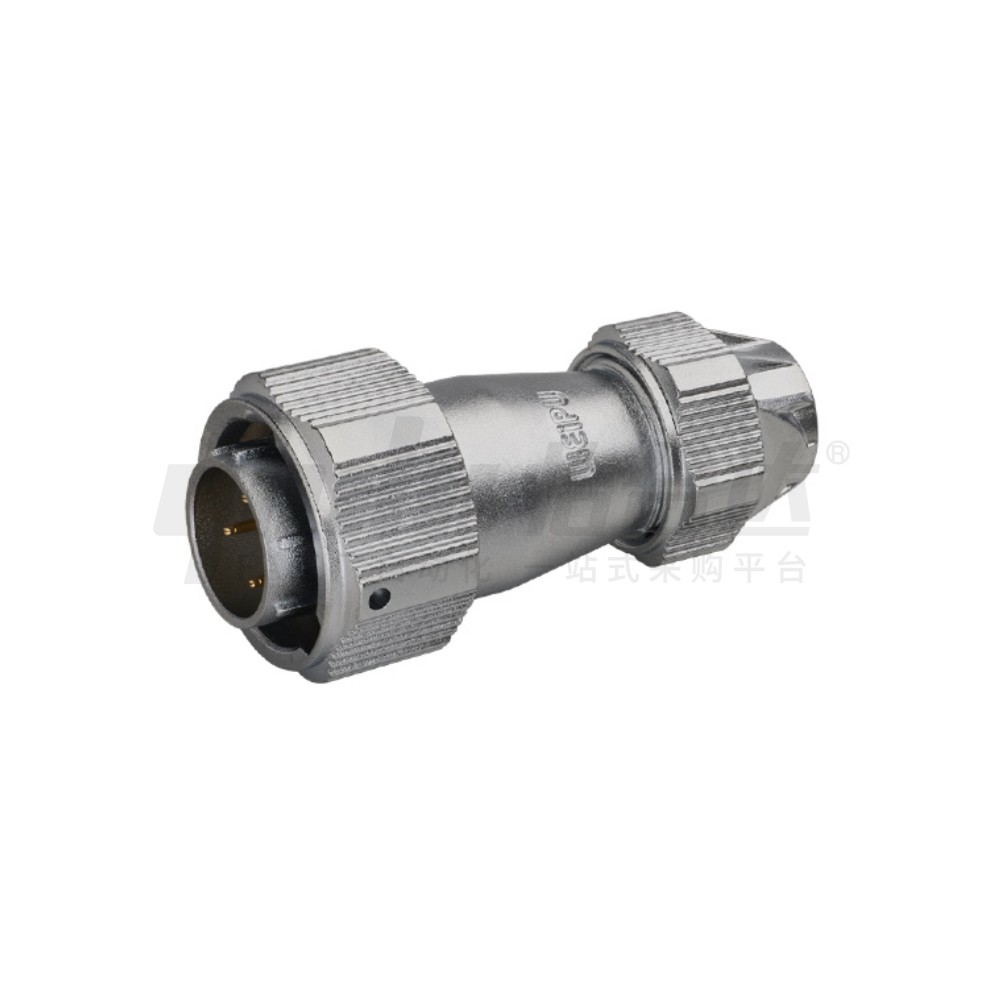

威浦 WY系列 防水型 圆形连接器 直式夹爪紧固插头
品牌名称：
威浦
条件筛选：
外壳材质 锌合金（镀铬）
类型 防水型
系列 WY-TE系列
产品种类 螺纹圆形连接器
连接方式 卡扣连接
类别名称 直式夹爪紧固插头
参数筛选：
安装直径
端头形状
芯数
产品代码：
有 120 个备选型号
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 接插方式 | 材质 | 防护等级 | ||
| 外壳 | 绝缘体 | 接触件 | ||||
| WY系列 | 直式夹爪紧固 插头 |
卡扣连接 | 锌合金 (镀铬) |
热塑塑料PPS | 铜(镀金) | IP67 |
参数图
插针
| 型号 | 配合直径 | 芯数 | 适配插座(常用) | 以下系列型号均可适配 | |||
| 方形法兰插座(Z) | 后螺母插座(ZM) | ||||||
| WY16J2TE | 16 | 2 | WY16 K2Z | WY16 K2ZM | 适配插座 WY. . .ZMQ WY. . .ZG WY. . .ZEB WY. . .ZE WY. . .ZIB WY. . .ZI WY. . .ZBB WY. . .ZB 详见产品简介 插头插座配置表 |
||
| WY16J3TE | 3 | WY16 K3Z | WY16 K3ZM | ||||
| WY16J4TE | 4 | WY16 K4Z | WY16 K4ZM | ||||
| WY16J5TE | 5 | WY16 K5Z | WY16 K5ZM | ||||
| WY16J7TE | 7 | WY16 K7Z | WY16 K7ZM | ||||
| WY16J9TE | 9 | WY16 K9Z | WY16 K9ZM | ||||
| WY16J10TE | 10 | WY16 K10Z | WY16 K10ZM | ||||
| WY20J2TE | 20 | 2 | WY20 K2Z | WY20 K2ZM | |||
| WY20J3TE | 3 | WY20 K3Z | WY20 K3ZM | ||||
| WY20J4TE | 4 | WY20 K4Z | WY20 K4ZM | ||||
| WY20J5TE | 5 | WY20 K5Z | WY20 K5ZM | ||||
| WY20J6TE | 6 | WY20 K6Z | WY20 K6ZM | ||||
| WY20J7TE | 7 | WY20 K7Z | WY20 K7ZM | ||||
| WY20J9TE | 9 | WY20 K9Z | WY20 K9ZM | ||||
| WY20J12TE | 12 | WY20 K12Z | WY20 K12ZM | ||||
| WY24J2TE | 24 | 2 | WY24K2Z | WY24K2ZM | |||
| WY24J3TE | 3 | WY24K3Z | WY24K3ZM | ||||
| WY24J4TE | 4 | WY24K4Z | WY24K4ZM | ||||
| WY24J9TE | 9 | WY24K9Z | WY24K9ZM | ||||
| WY24J10TE | 10 | WY24K10Z | WY24K10ZM | ||||
| WY24J12TE | 12 | WY24K12Z | WY24K12ZM | ||||
| WY24J19TE | 19 | WY24K19Z | WY24K19ZM | ||||
| WY28J2TE | 28 | 2 | WY28 K2Z | WY28 K2ZM | |||
| WY28J3TE | 3 | WY28 K3Z | WY28 K3ZM | ||||
| WY28J4TE | 4 | WY28 K4Z | WY28 K4ZM | ||||
| WY28J7TE | 7 | WY28 K7Z | WY28 K7ZM | ||||
| WY28J8TE | 8 | WY28 K8Z | WY28 K8ZM | ||||
| WY28J9TE | 9 | WY28 K9Z | WY28 K9ZM | ||||
| WY28J10TE | 10 | WY28 K10Z | WY28 K10ZM | ||||
| WY28J12TE | 12 | WY28 K12Z | WY28 K12ZM | ||||
| WY28J16TE | 16 | WY28 K16Z | WY28 K16ZM | ||||
| WY28J17TE | 17 | WY28 K17Z | WY28 K17ZM | ||||
| WY28J20TE | 20 | WY28 K20Z | WY28 K20ZM | ||||
| WY28J24TE | 24 | WY28 K24Z | WY28 K24ZM | ||||
| WY28J26TE | 26 | WY28 K26Z | WY28 K26ZM | ||||
| WY32J4TE | 32 | 4 | WY32K4Z | WY32K4ZM | |||
| WY32J6TE | 6 | WY32K6Z | WY32K6ZM | ||||
| WY32J8TE | 8 | WY32K8Z | WY32K8ZM | ||||
| WY32J10TE | 10 | WY32K10Z | WY32K10ZM | ||||
| WY32J11TE | 11 | WY32K11Z | WY32K11ZM | ||||
| WY32J12TE | 12 | WY32K12Z | WY32K12ZM | ||||
| WY32J13TE | 13 | WY32K13Z | WY32K13ZM | ||||
| WY32J19TE | 19 | WY32K19Z | WY32K19ZM | ||||
| WY40J5TE | 40 | 5 | WY40 K5Z | WY40 K5ZM | |||
| WY40J9TE | 9 | WY40 K9Z | WY40 K9ZM | ||||
| WY40J15TE | 15 | WY40 K15Z | WY40 K15ZM | ||||
| WY40J26TE | 26 | WY40 K26Z | WY40 K26ZM | ||||
| WY40J31TE | 31 | WY40 K31Z | WY40 K31ZM | ||||
| WY40J52TE | 52 | WY40 K52Z | WY40 K52ZM | ||||
| WY48J5TE | 48 | 5 | WY48 K5Z | WY48 K5ZM | |||
| WY48J7TE | 7 | WY48 K7Z | WY48 K7ZM | ||||
| WY48J20TE | 20 | WY48 K20Z | WY48 K20ZM | ||||
| WY48J27TE | 27 | WY48 K27Z | WY48 K27ZM | ||||
| WY48J38TE | 38 | WY48 K38Z | WY48 K38ZM | ||||
| WY48J42TE | 42 | WY48 K42Z | WY48 K42ZM | ||||
| WY55J4TE | 55 | 4 | WY55K4Z | WY55K4ZM | |||
| WY55J7TE | 7 | WY55K7Z | WY55K7ZM | ||||
| WY55J40TE | 40 | WY55K40Z | WY55K40ZM | ||||
| WY55J53TE | 53 | WY55K53Z | WY55K53ZM | ||||
| WY55J61TE | 61 | WY55K61Z | WY55K61ZM | ||||
插孔
| 型号 | 配合直径 | 芯数 | 适配插座(常用) | 以下系列型号均可适配 | ||
| 方形法兰插座(Z) | 后螺母插座(ZM) | |||||
| WY16K2TE | 16 | 2 | WY16J2Z | WY16J2ZM | 适配插座 WY. . .ZMQ WY. . .ZG WY. . .ZEB WY. . .ZE WY. . .ZIB WY. . .ZI WY. . .ZBB WY. . .ZB 详见产品简介 插头插座配置表 |
|
| WY16K3TE | 3 | WY16J3Z | WY16J3ZM | |||
| WY16K4TE | 4 | WY16J4Z | WY16J4ZM | |||
| WY16K5TE | 5 | WY16J5Z | WY16J5ZM | |||
| WY16K7TE | 7 | WY16J7Z | WY16J7ZM | |||
| WY16K9TE | 9 | WY16J9Z | WY16J9ZM | |||
| WY16K10TE | 10 | WY16J10Z | WY16J10ZM | |||
| WY20K2TE | 20 | 2 | WY20J2Z | WY20J2ZM | ||
| WY20K3TE | 3 | WY20J3Z | WY20J3ZM | |||
| WY20K4TE | 4 | WY20J4Z | WY20J4ZM | |||
| WY20K5TE | 5 | WY20J5Z | WY20J5ZM | |||
| WY20K6TE | 6 | WY20J6Z | WY20J6ZM | |||
| WY20K7TE | 7 | WY20J7Z | WY20J7ZM | |||
| WY20K9TE | 9 | WY20J9Z | WY20J9ZM | |||
| WY20K12TE | 12 | WY20J12Z | WY20J12ZM | |||
| WY24K2TE | 24 | 2 | WY24J2Z | WY24J2ZM | ||
| WY24K3TE | 3 | WY24J3Z | WY24J3ZM | |||
| WY24K4TE | 4 | WY24J4Z | WY24J4ZM | |||
| WY24K9TE | 9 | WY24J9Z | WY24J9ZM | |||
| WY24K10TE | 10 | WY24J10Z | WY24J10ZM | |||
| WY24K12TE | 12 | WY24J12Z | WY24J12ZM | |||
| WY24K19TE | 19 | WY24J19Z | WY24J19ZM | |||
| WY28K2TE | 28 | 2 | WY28J2Z | WY28J2ZM | ||
| WY28K3TE | 3 | WY28J3Z | WY28J3ZM | |||
| WY28K4TE | 4 | WY28J4Z | WY28J4ZM | |||
| WY28K7TE | 7 | WY28J7Z | WY28J7ZM | |||
| WY28K8TE | 8 | WY28J8Z | WY28J8ZM | |||
| WY28K9TE | 9 | WY28J9Z | WY28J9ZM | |||
| WY28K10TE | 10 | WY28J10Z | WY28J10ZM | |||
| WY28K12TE | 12 | WY28J12Z | WY28J12ZM | |||
| WY28K16TE | 16 | WY28J16Z | WY28J16ZM | |||
| WY28K17TE | 17 | WY28J17Z | WY28J17ZM | |||
| WY28K20TE | 20 | WY28J20Z | WY28J20ZM | |||
| WY28K24TE | 24 | WY28J24Z | WY28J24ZM | |||
| WY28K26TE | 26 | WY28J26Z | WY28J26ZM | |||
| WY32K4TE | 32 | 4 | WY32J4Z | WY32J4ZM | ||
| WY32K6TE | 6 | WY32J6Z | WY32J6ZM | |||
| WY32K8TE | 8 | WY32J8Z | WY32J8ZM | |||
| WY32K10TE | 10 | WY32J10Z | WY32J10ZM | |||
| WY32K11TE | 11 | WY32J11Z | WY32J11ZM | |||
| WY32K12TE | 12 | WY32J12Z | WY32J12ZM | |||
| WY32K13TE | 13 | WY32J13Z | WY32J13ZM | |||
| WY32K19TE | 19 | WY32J19Z | WY32J19ZM | |||
| WY40K5TE | 40 | 5 | WY40J5Z | WY40J5ZM | ||
| WY40K9TE | 9 | WY40J9Z | WY40J9ZM | |||
| WY40K15TE | 15 | WY40J15Z | WY40J15ZM | |||
| WY40K26TE | 26 | WY40J26Z | WY40J26ZM | |||
| WY40K31TE | 31 | WY40J31Z | WY40J31ZM | |||
| WY40K52TE | 52 | WY40J52Z | WY40J52ZM | |||
| WY48K5TE | 48 | 5 | WY48J5Z | WY48J5ZM | ||
| WY48K7TE | 7 | WY48J7Z | WY48J7ZM | |||
| WY48K20TE | 20 | WY48J20Z | WY48J20ZM | |||
| WY48K27TE | 27 | WY48J27Z | WY48J27ZM | |||
| WY48K38TE | 38 | WY48J38Z | WY48J38ZM | |||
| WY48K42TE | 42 | WY48J42Z | WY48J42ZM | |||
| WY55K4TE | 55 | 4 | WY55J4Z | WY55J4ZM | ||
| WY55K7TE | 7 | WY55J7Z | WY55J7ZM | |||
| WY55K40TE | 40 | WY55J40Z | WY55J40ZM | |||
| WY55K53TE | 53 | WY55J53Z | WY55J53ZM | |||
| WY55K61TE | 61 | WY55J61Z | WY55J61ZM | |||
技术参数
| 接插方式 | 卡扣连接 |
| 接线方式 | 焊接 |
| 接插次数 | 500次 |
| 温度范围 | -40℃~+85℃ |
-
