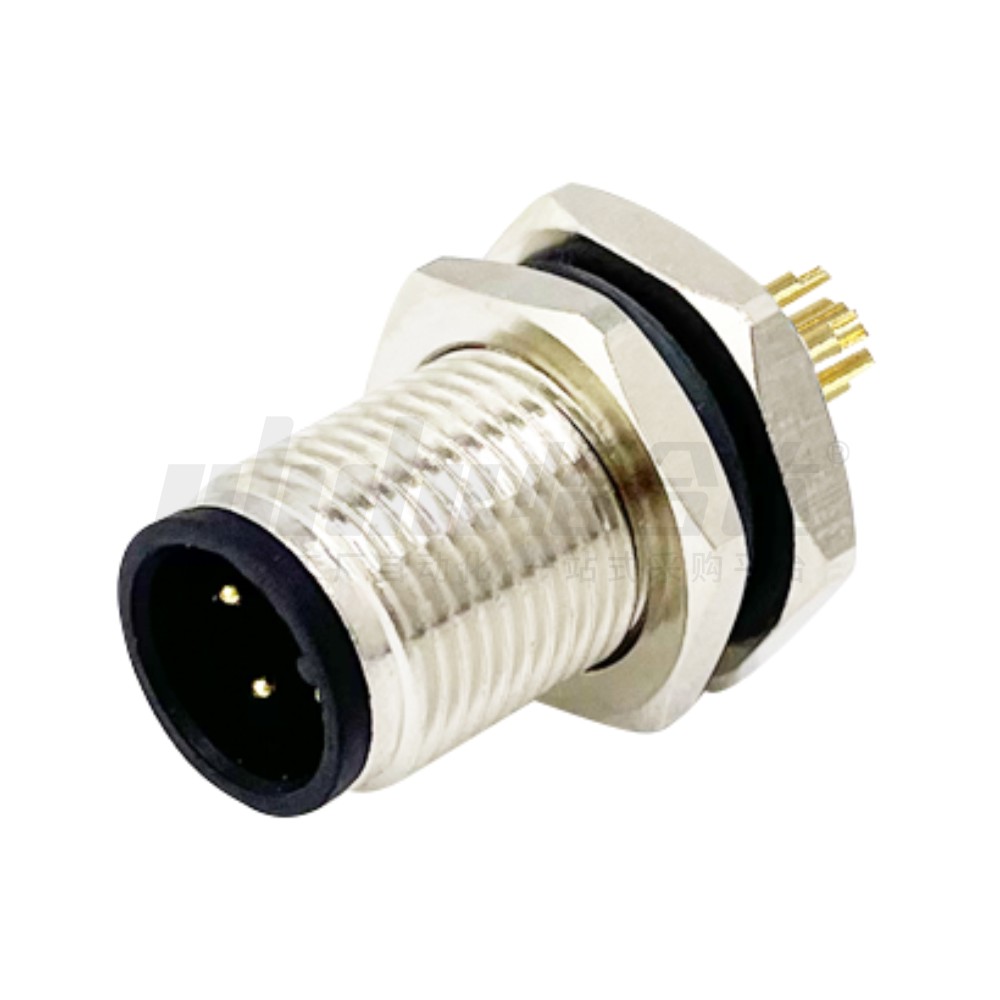

传感器连接器 面板安装型
品牌名称：
怡合达
条件筛选：
外壳材质 铜镀镍
类型 浮球位置固定型
产品种类 螺纹圆形连接器
连接方式 螺纹连接
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图

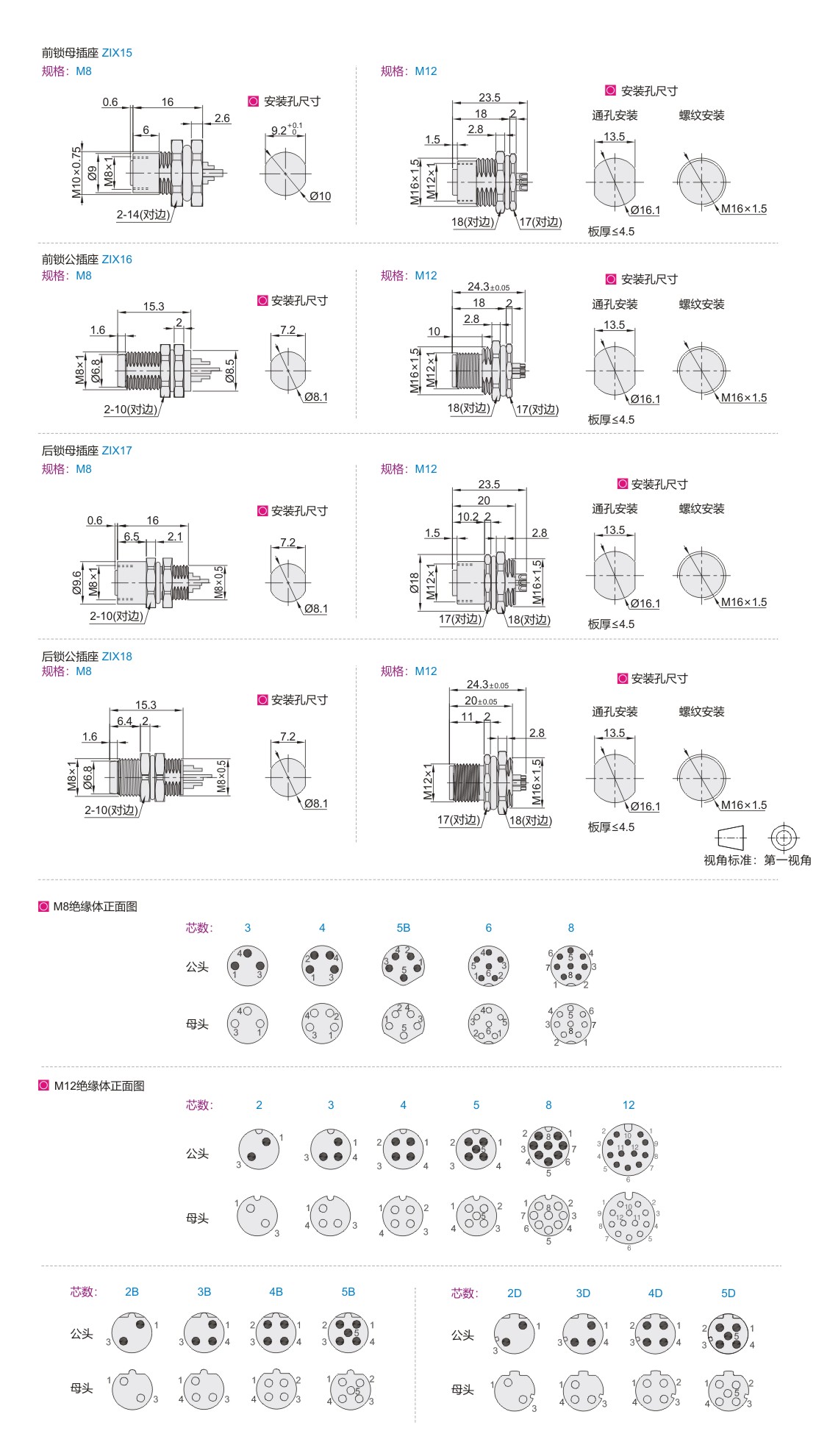

参数图
材质图
| 代码 | 类型 | 材质 | 防水等级 | |||
| 外壳 | 绝缘胶芯 | 接触件 | ||||
| ZIX15 | 面板安装型 | 前锁母插座 | 铜镀镍 | PA | 铜镀金 | IP67 |
| ZIX16 | 前锁公插座 | |||||
| ZIX17 | 后锁母插座 | |||||
| ZIX18 | 后锁公插座 | |||||
参数图
| 选型 | 适用电线规格 | 额定电流（A） | 电压（V） | |||
| 代码 | 规格 | 芯数 | 线径（mm²） | AWG线径 | ||
| 前锁母插座 ZIX15 前锁公插座 ZIX16 后锁母插座 ZIX17 后锁公插座 ZIX18 |
M8 | 3 | ≤0.25 | ≤26 | 4 | 60 |
| 4 | 30 | |||||
| 5B | 3 | |||||
| 6 | ≤0.14 | ≤24 | 1.5 | |||
| 8 | ||||||
| M12 | 2 | 0.25/0.5 | 1.2 | 4 | 250 | |
| 2B | ||||||
| 2D | ||||||
| 3 | ||||||
| 3B | ||||||
| 3D | ||||||
| 4 | ||||||
| 4B | ||||||
| 4D | ||||||
| 5 | 125 | |||||
| 5B | ||||||
| 5D | ||||||
| 8 | 2 | 60 | ||||
| 12 | 0.14/0.34 | 1.2 | 1.5 | 30 | ||
技术参数
| 接线方式 | 焊接 | ||
| 过电压等级 | Ⅱ | ||
| 插芯电阻 | ≤10mΩ | ||
| 绝缘电阻 | ＞100MΩ | ||
| 防护等级(插合时) | IP67 | ||
| 温度范围 | -40°C~+85°C |
-
