查看大图
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
插芯工艺
组成部分
产品选型
芯数
图片仅供参考，请以已选的规格为准

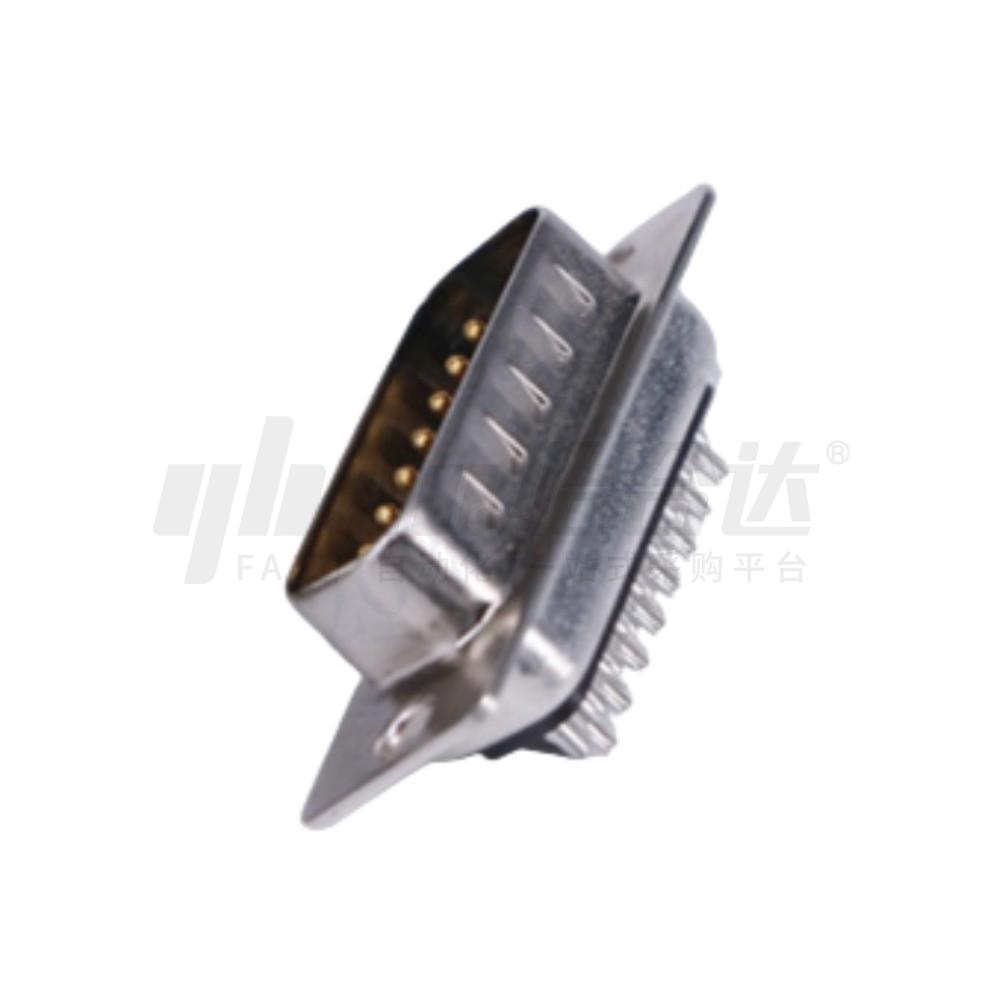

D-sub连接器 插头/插座 标准型 插芯工艺：冲压/机加工
品牌名称：
怡合达
条件筛选：
连接/接线方式 焊接式
连接器类型 标准型
种类筛选 D-sub连接器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 插芯工艺 | 触点类型 | 接触件材质 | ||||||||
| ZIS13 | D-sub连接器 | 标准型 | 插头 | 冲压 | 焊接式 | 铜(镀锡) | ||||||
| ZIS14 | 插座 | |||||||||||
| ZIS15 | 插头 | 机加工 | 铜(镀金) | |||||||||
| ZIS16 | 插座 | |||||||||||

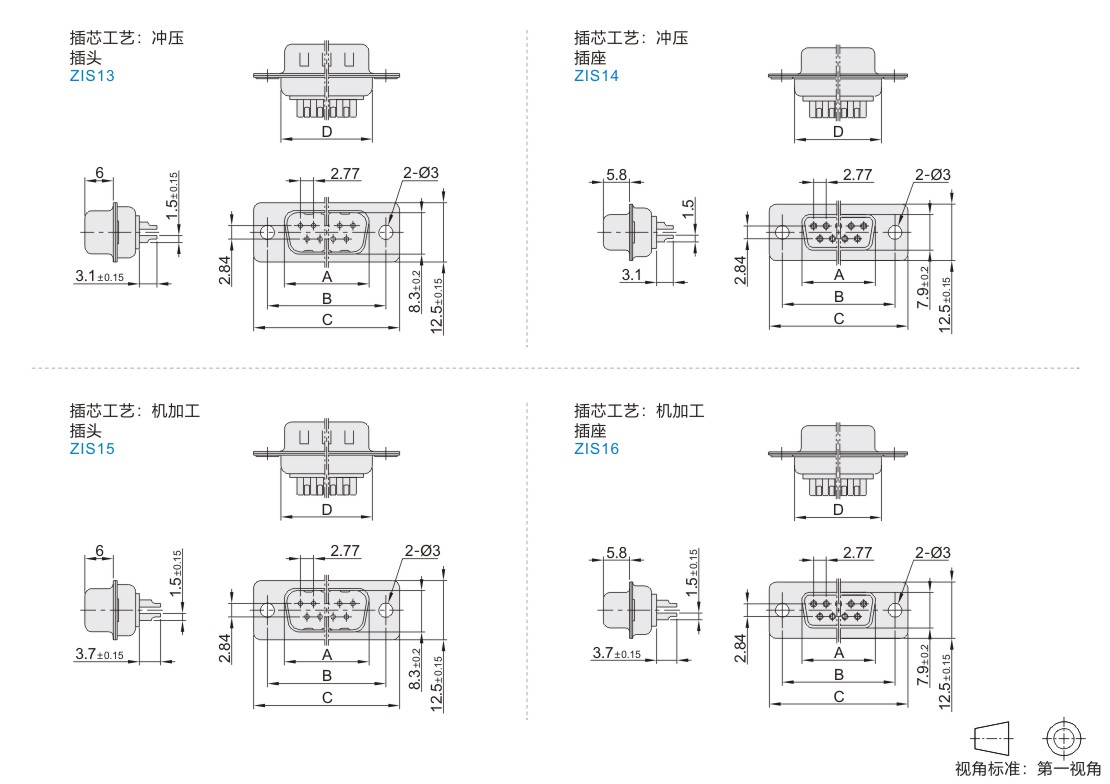

参数图
插头
| 型号 | 额定电流(A) | 额定电压 (VAC) |
接触电阻 (MΩ) |
绝缘电阻 (MΩ) |
耐电压值 (VAC) |
工作温度 (℃） |
适配外壳 (可选配) |
A±0.25 | B±0.13 | C±0.38 | D±0.25 | ||
| 代码 | 芯数 | ZIS13 | ZIS15 | ||||||||||
| 冲压 ZIS13 机加工 ZIS15 |
9 | 3 | 5 | 250 | 30 | 1000 | 500 | -50~105 | ZIS27 ZIS28 ZIS29 ZIS30 |
18 | 24.99 | 30.8 | 19.28 |
| 15 | 26.5 | 33.3 | 39.2 | 27.51 | |||||||||
| 25 | 40 | 47.04 | 53.05 | 41.28 | |||||||||
| 37 | 56.6 | 63.5 | 69.4 | 57.71 | |||||||||
插座
| 型号 | 额定电流(A) | 额定电压 (VAC) |
接触电阻 (MΩ) |
绝缘电阻 (MΩ) |
耐电压值 (VAC) |
工作温度 (℃） |
适配外壳 (可选配) |
A±0.25 | B±0.13 | C±0.38 | D±0.25 | ||
| 代码 | 芯数 | ZIS13 | ZIS15 | ||||||||||
| 冲压 ZIS14 机加工 ZIS16 |
9 | 3 | 5 | 250 | 30 | 1000 | 500 | -50~105 | ZIS27 ZIS28 ZIS29 ZIS30 |
16.35 | 24.99 | 30.8 | 19.28 |
| 15 | 24.75 | 33.3 | 39.2 | 27.51 | |||||||||
| 25 | 38.35 | 47.04 | 53.05 | 41.28 | |||||||||
| 37 | 54.75 | 63.5 | 69.4 | 57.71 | |||||||||
-
