查看大图
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
插芯工艺
组成部分
产品选型
芯数
图片仅供参考，请以已选的规格为准

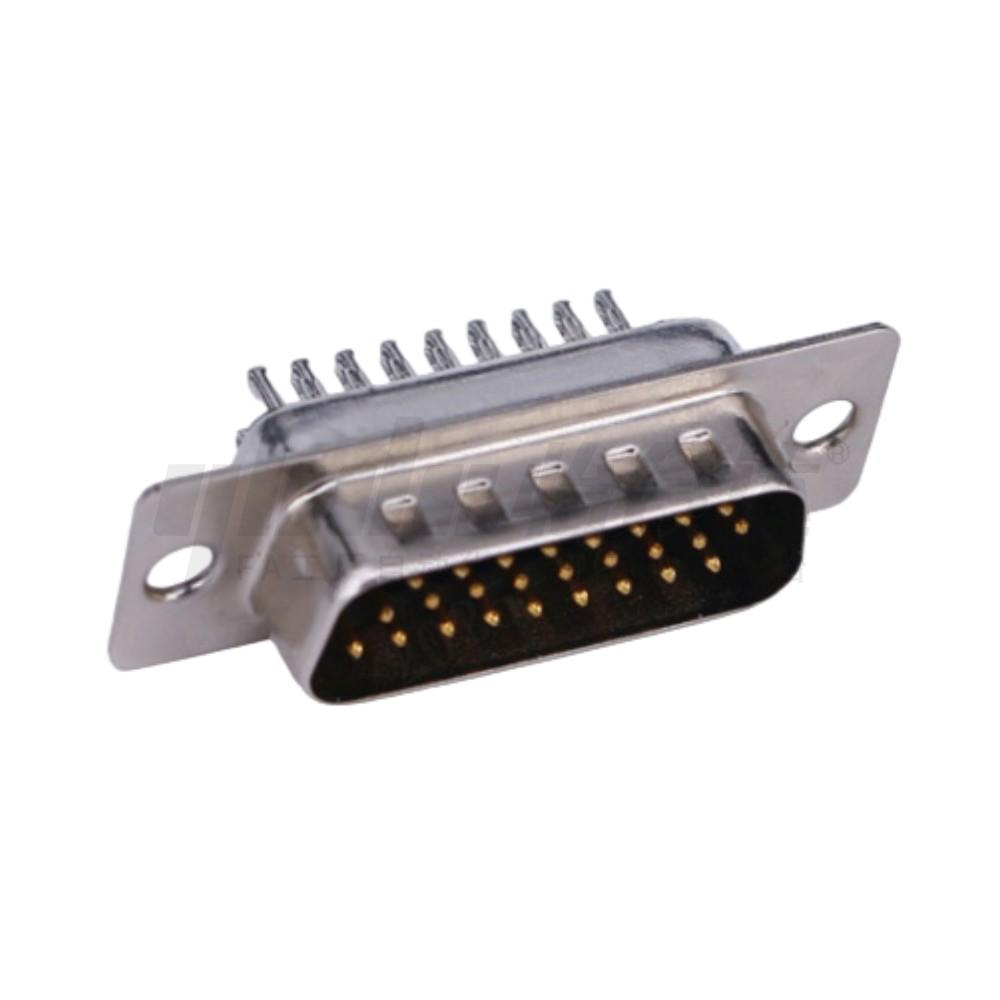

D-sub连接器 插头/插座 高密型 插芯工艺：冲压/机加工
品牌名称：
怡合达
条件筛选：
连接/接线方式 焊接式
连接器类型 高密型
种类筛选 D-sub连接器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
插芯工艺 | 触点类型 | 接触件材质 | |||||||
| ZIS17 | D-sub连接器 | 高密型 | 插头 | 冲压 | 焊接式 | 铜(镀锡) | |||||
| ZIS18 | 插座 | ||||||||||
| ZIS19 | 插头 | 机加工 | 铜(镀金) | ||||||||
| ZIS20 | 插座 | ||||||||||

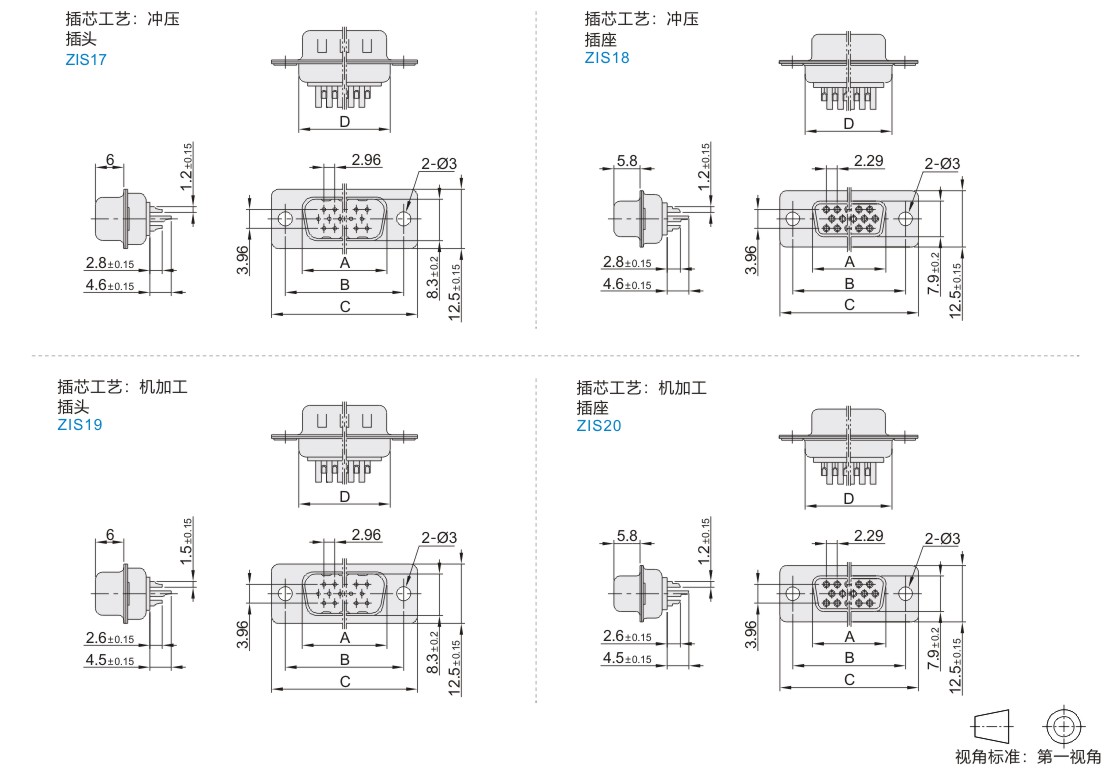

参数图
插头
| 型号 | 额定电流(A) | 额定电压 (VAC) |
接触电阻 (MΩ) |
绝缘电阻 (MΩ) |
耐电压值 (VAC) |
工作温度 (℃) |
适配外壳 (可选配) |
对应外壳 芯数 |
A±0.25 | B±0.13 | C±0.38 | D±0.25 | ||||
| 代码 | 芯数 | ZIS17 | ZIS19 | |||||||||||||
| 冲压 ZIS17 机加工 ZIS19 |
15 | 3 | 5 | 250 | 30 | 1000 | 500 | -50~105 | ZIS27 ZIS28 ZIS29 ZIS30 |
9 | 18 | 24.99 | 30.8 | 19.28 | ||
| 26 | 15 | 26.50 | 33.3 | 39.2 | 27.51 | |||||||||||
| 44 | 25 | 40 | 47.04 | 53.05 | 41.28 | |||||||||||
| 62 | 37 | 56.60 | 63.5 | 69.4 | 57.71 | |||||||||||
插座
| 型号 | 额定电流(A) | 额定电压 (VAC) |
接触电阻 (MΩ) |
绝缘电阻 (MΩ) |
耐电压值 (VAC) |
工作温度 (℃) |
适配外壳 (可选配) |
对应外壳 芯数 |
A±0.25 | B±0.13 | C±0.38 | D±0.25 | ||||
| 代码 | 芯数 | ZIS18 | ZIS20 | |||||||||||||
| 冲压 ZIS18 机加工 ZIS20 |
15 | 3 | 5 | 250 | 30 | 1000 | 500 | -50~105 | ZIS27 ZIS28 ZIS29 ZIS30 |
9 | 16.35 | 24.99 | 30.8 | 19.28 | ||
| 26 | 15 | 24.75 | 33.3 | 39.2 | 27.51 | |||||||||||
| 44 | 25 | 38.35 | 47.04 | 53.05 | 41.28 | |||||||||||
| 62 | 37 | 54.75 | 63.5 | 69.4 | 57.71 | |||||||||||
-
