同步轮拉手轴承座减震器滚针导柱
商品分类
      型号：

      型号筛选

      未生成型号，还有 12 项未选择

      代码

      参数选型

      出线方式

      加热介质

      最高加热温度℃

      类型

      产品选型

      D

      L

      W

      V

      法兰选择

      热电偶选择

      线缆长度(m)

      查看大图

      图片仅供参考，请以已选的规格为准

        加热器 焊接L型/简装L型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        产品种类 加热器
        安装方式 顶丝或安装座
        出线方向 垂直
        加热精度 标准
        是否带热电偶 否
        加热区分布 居中

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          选型使用说明书

          加热温控接线TOP图

          加热器安装示意图

          外接线,内接线对比图

          均热效果示意图

          材质图

          参数图

          材质图
          代码 类型 材质
          护套 发热丝 引出线 线缆 绝缘粉末
          ZIM85 焊接L型 SUS304 Ni80Cr20 镍锰线 纯镍线 MgO
          ZIM86 简装L型 镀锡铜


          注意事项
          ● 加热管不可置于空气中干烧。发热段外露将导致加热管温度异常升高，会有烧坏加热管、断线、起火等风险；
          ● 模具孔须与加热管管径匹配，单侧间隙建议在0.05mm以内；
          ● 确保导线及出线口周围环境干燥，否则可能引起漏电或短路；
          ● 在使用前，需要清除模具孔内的机油等异物，否则会因碳化导致异常发热；
          ● 不可使用高于额定电压的电源，否则可能导致加热管功率过大损坏加热管；
          ● 最高使用温度500℃，导线最高耐温200℃，导线务必从安装孔引出；
          ● 请勿使加热管露出被加热物体在大气中空烧。
           适用在运动设备上。
          因为缩管工艺会导致加热器顶部冷端A1直径略细，直径为D(冷端不主动发热，不与工件紧密贴合也不影响加热效果）。

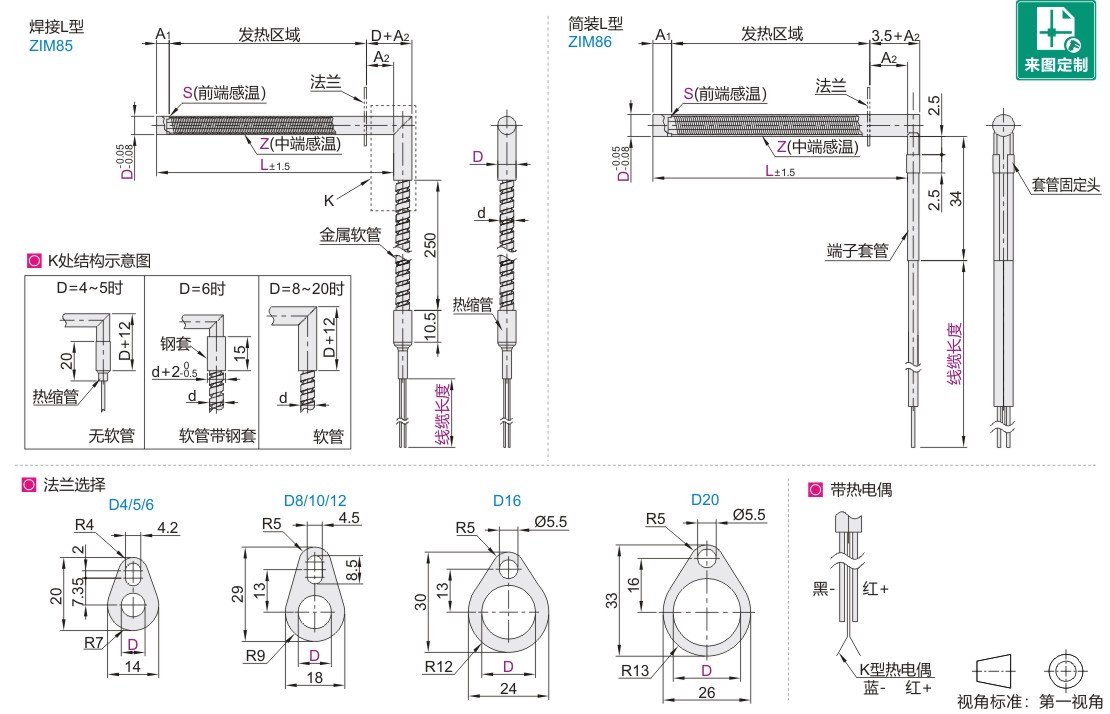

          参数图


           选型表

          型号 L 额定功率
          W±5%          		 额定电压
          V±5%          		 法兰选择 热电偶选择 线缆长度
          (m)          		 d金属软管
          仅          ZIM85          		 冷端长度
          A
          代码 D
          焊接L型
          ZIM85

          简装L型
          ZIM86          		 4  30  30  24  无指定(无法兰)
          A(A型法兰)          		 无指定(无热电偶)
          S(前端感温)
          Z(中间感温)          		 无指定(0.5)
          1
          2
          3
          5
          8          		 无软管 A=A1 +A2

          L＜50时
          A1=4mm，A2=5mm

          50≤L＜100时
          A1=7mm，A2=8mm

          100≤L＜500时
          A1=10mm，A2=15mm
          50  50
          80  80  48
          100  120
          5  30  40  24
          220
          50  70
          80  130  220
          100  170
          6  30  50  24
          220          		 Ø6
          (          软管带钢套)
          40  75
          50  85
          60  100
          80  150
          100  250  220
          200  450
          8  50  110  Ø6(软管）
          100  250
          200  600
          300  900
          10  50  130  Ø8(软管）
          100  300
          120  350
          150  500
          300  1100  220
          380
          500  1800
          12  300  1200  Ø10(软管）
          400  1800
          500  2000
          16  300  1600
          500  2700
          20  300  2200
          500  3600


          电气参数

          热态绝缘性能 ≥1000V/50 HZ/ 10s无击穿现象
          冷态耐压 ≥1800V/50 HZ/ 10s无击穿现象
          泄漏电流/mA <0.5
          绝缘电阻/Ω >1000
          冷态电阻/Ω U²/P(±5%)
          功率密度/W·cm² W/{πD×(L-A)}
          存储条件 温度 ：-20℃~+60℃ ,  湿度：20~50%RH
