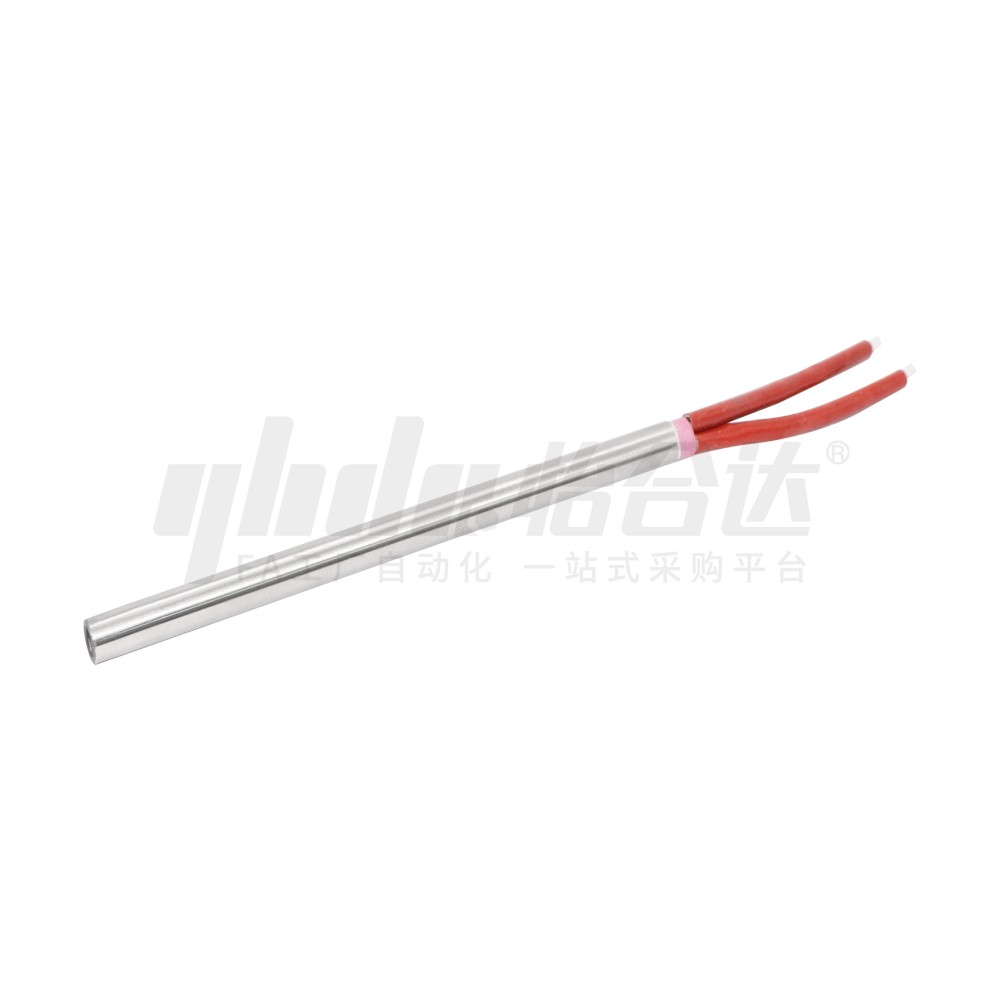

        筒式加热器 分段型 平行出线·普通型/耐弯折型

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        类型 筒式加热器
        产品种类 加热器
        安装方式 顶丝或安装座
        出线方式 普通型
        加热介质 固体
        最高加热温度℃ 500
        出线方向 平行
        加热精度 标准
        是否带热电偶 否
        加热区分布 前置

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          加热温控接线TOP图

          加热器安装示意图

          外接线,内接线对比图

          均热效果示意图

          材质图

          参数图

          材质图
          代码 类型 加热介质 出线
          方向          		 线缆类型 材质
          护套 发热丝 线缆 绝缘粉末
          ZIH01 分段型
          		 固体 平行
          		 普通型 SUS304
          		 Ni80Cr20
          		 镀锡铜 MgO
          ZHI02 耐弯折型 纯镍

          注意事项
          ● 加热管最高使用温度为500℃,导线最高耐温200℃,导线务必从安装孔引出；
          ● 请勿使加热管发热部分露出被加热物体在大气中空烧；
          ● ZIH01为外接线不适用在运动设备，ZIH02为内接线适用在运动设备上使用；
          ● 使用前请务必提前阅读使用说明书。
          因为缩管工艺会导致加热器顶部冷端A1直径略细，直径为D（冷端不主动发热，不与工件紧密贴合也不影响加热效果）。

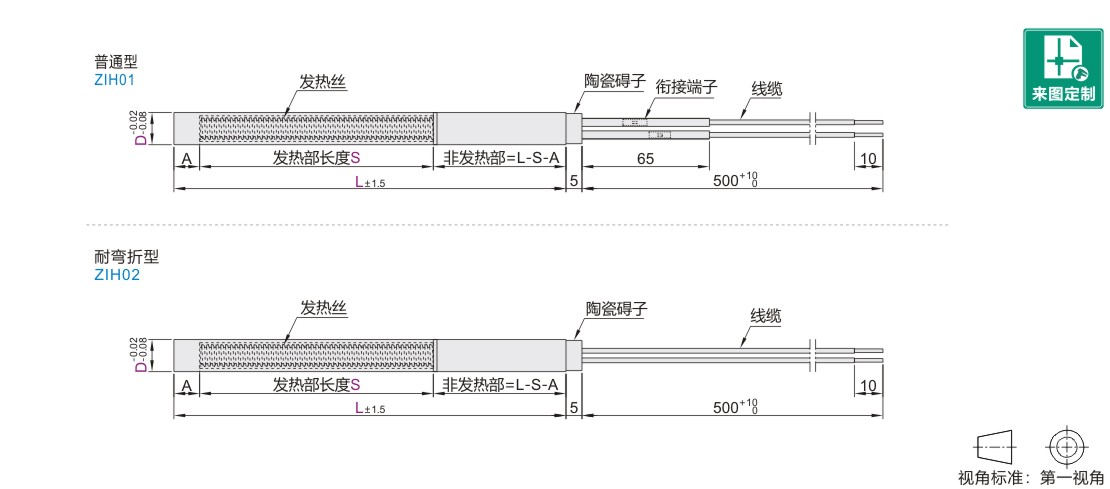

          参数图



          选型表

          型号 L S 额定功率
          W±5%          		 额定电压
          V±5%          		 冷端长度
          A±1.5
          代码 D

          普通型

          ZIH01



          耐弯折型

          ZIH02

          		 5 100 30 40 220 7
          40 60
          50 80
          200 80 150 10
          100 250
          150 300
          6 100 30 60 8
          40 80
          50 120
          200 80 150 10
          100 250
          120 300
          300 100 250 12
          150 300
          200 500
          8 100 30 80 8
          50 120
          70 180
          200 100 250 10
          8 200 120 300 10
          150 400
          300 100 250 12
          150 400
          200 500
          10 100 40 150 8
          50 180
          60 200
          200 80 250
          100 300 10
          120 400
          300 100 300
          150 450 12
          200 600
          12 200 100 400
          300 150 600 15
          400 200 1000
          16 200 100 500
          400 200 1000 20
          600 300 1500


          电气参数

          热态绝缘性能 ≥1000V/50Hz/10s无击穿现象
          冷态耐压 ≥1800V/50Hz/10s无击穿现象
          泄漏电流/mA <0.5
          绝缘电阻/Ω >1000MΩ
          冷态电阻/Ω U²/P(±5%)
          功率密度/W·cm² W/{πD×(L-A)}
          存储条件 温度：-20℃~+60℃,湿度：20~50%RH
