温度控制器 导轨安装型 四通道 热电阻/热电偶
品牌名称：
怡合达
条件筛选：
输入通道 四通道
输入方式 热电阻/热电偶
特征 轨道安装型
种类筛选 温度传感器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 | 输入通道 | 面板类型 |
| ZKP29 | 导轨安装型 | 四通道 | 模块型 |
特点：
● 多种热电阻、热电偶信号类型可选，信号输入间弱隔离， 可接地式探头；三线式热电阻输入；
● 具有测量显示、控制输出、RS485通信等功能；
● 多种PID控制算法可供选择，且具有自整定功能；
● 本产品使用于测量与控制的工业设备或测量仪器中；
● 具有限制目标值设置功能。

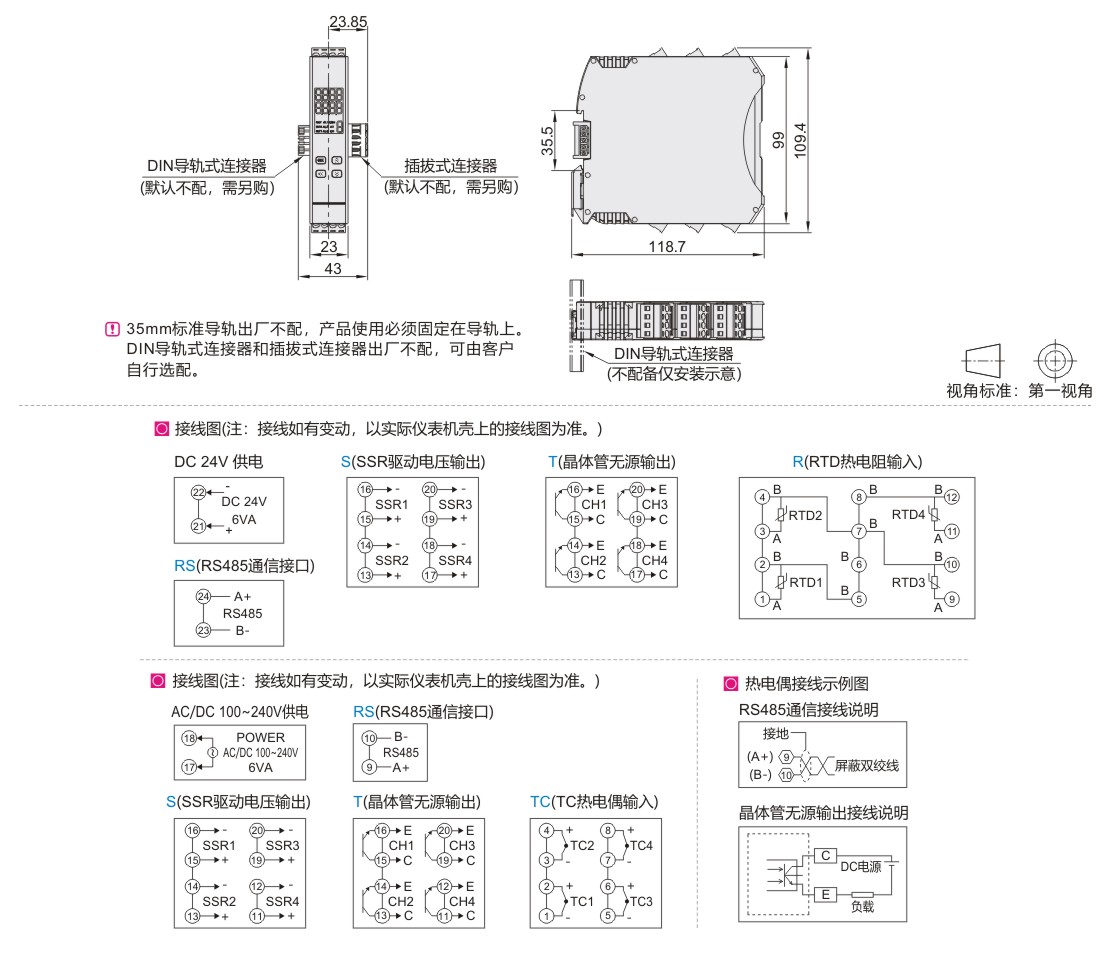

参数图
选型表
| 型号 | 输出方式 | 通信 | 工作电源 | |
| 代码 | 信号输入类型 | |||
| ZKP29 | R(RTD热电阻输入) | S(SSR驱动电压输出) T(晶体管无源输出) |
无指定(无通信) RS(RS485) |
无指定(AC/ DC 100~240V) F(DC24V) |
| TC(TC热电偶输入) | ||||
技术参数
| 显示更新 | 热电阻：每通道ADC采样速率3.9K/S，更新速度大于5次/S 热电偶：每通道1次/S |
| 整机功耗 | 热电阻：＜2W，当输出接50mA负载时整机功耗约6W 热电偶：<6VA |
| 周围环境条件 | 室内使用，温度：0~50℃无结露，湿度：＜85%RH，海拔小于2000m |
| 存贮环境 | -10~60℃，无结露 |
| 固态继电器输出 | DC24V脉冲电平，带载<20mA每回路 |
| 晶体管输出容量 | 热电阻：DC24V 100mA(max)@25℃电流降额每上升10℃下降8% 热电偶：DC24V 100mA每回路 |
| 通讯接口 | RS485接口Modbus-RTU协议 |
| 绝缘电阻 | 输入、输出、电源对机壳＞20MΩ |
| 静电放电 | IEC/EN61000-4-2 Contact ±4KV/Air ±8KV perf.CriteriaB |
| 脉冲群抗扰度 | IEC/EN61000-4-4 ±2K Vperf.CriteriaB |
| 浪涌抗扰度 | IEC/EN61000-4-5 ±2KV perf.CriteriaB |
| 电压暂降及短时中断抗扰度 | IEC/EN61000-4-29 0%~70% perf.CriGTEriaB |
| 隔离耐压 | 热电阻：DC500V1min 热电偶：信号输入与输出及电源AC1500V 1min，60V以下低压电路之间DC500V 1min |
| 整机重量 | 约400g |
| 机壳材质 | PA66-FR(难燃度UL94V-0) |
| 面板材质 | PVC胶片与PEM硅胶按键 |
| 停电数据保护 | 10年，可写数据次数100万次 |
| 安全标准 | IEC61010-1 过电压分类Ⅱ,污染等级2，等级Ⅱ(基本绝缘) |
-
