查看大图
型号筛选
未生成型号，还有 5 项未选择
重置
代码
参数选型
压片
产品选型
L
W
功率(W)
线缆长度(m)
电压(V)
图片仅供参考，请以已选的规格为准

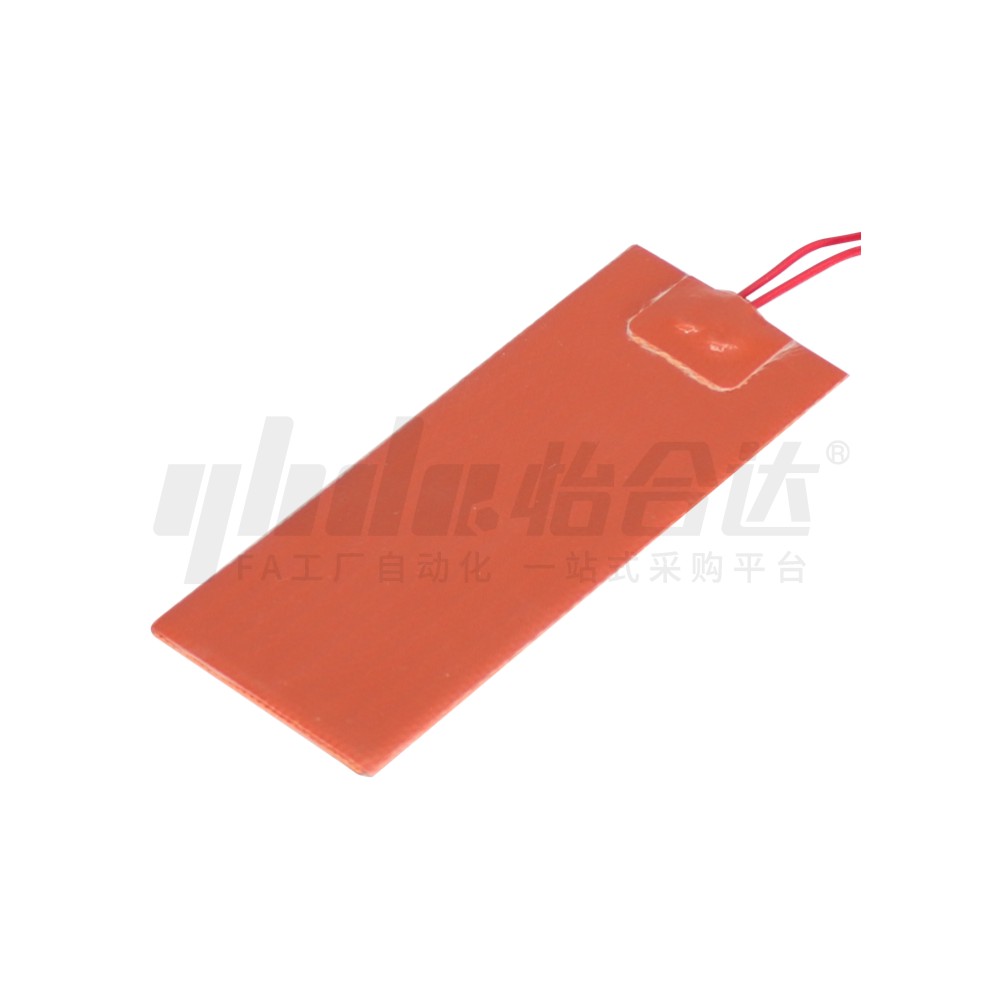

硅胶加热板 外置压片/内置压片
品牌名称：
怡合达
条件筛选：
性价比 标准型
类型 硅胶加热板
产品种类 加热板
安装方式 胶水固定
出线方式 普通型
加热介质 固体
最高加热温度℃ 200
出线方向 平行
加热精度 标准
是否带热电偶 否
压片 外置
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 加热介质 | 安装方式 | 材质 | ||
| 主体 | 线缆 | 线缆包覆 | ||||
| ZIM90 | 外置压片 | 固体 | 胶水固定 | 硅胶 | 镀锡铜 | 硅胶 |
| ZIM69 | 内置压片 | |||||
特点：● 线缆压片位于发热部分之外，呈夹入使用简便的构造；
● 与工件的紧贴度高，与以往产品相比，热效率更高；
● 最高使用温度200℃以下。
仅可指定发热部分的尺寸。

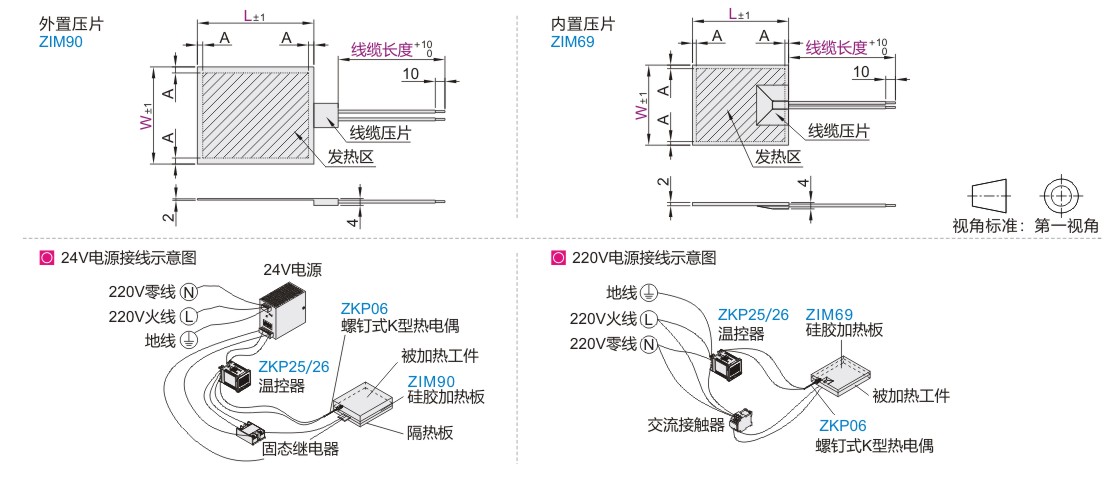

仅可指定发热部分的尺寸。 参数图
外置压片
| 型号 | 功率 (W) |
线缆长度 (m) |
电压 (V) |
电力密度 (W/cm²) |
冷端长度 | ||
| 代码 | L | W | A | ||||
| ZIM90 | 50 | 25 | 10 | 无指定(0.5) 1 2 3 5 |
24 220 |
1 | 6±1 |
| 50 | 20 | ||||||
| 60 | 25 | 10 | |||||
| 50 | 20 | ||||||
| 70 | 25 | 10 | |||||
| 50 | 30 | ||||||
| 80 | 25 | 15 | |||||
| 50 | 30 | ||||||
| 100 | 25 | 20 | |||||
| 50 | 40 | ||||||
| 100 | 90 | ||||||
| 120 | 25 | 20 | |||||
| 50 | 50 | ||||||
| 100 | 110 | ||||||
| 150 | 25 | 30 | |||||
| 50 | 60 | ||||||
| 100 | 130 | ||||||
| 150 | 200 | ||||||
| 200 | 25 | 40 | |||||
| 50 | 90 | ||||||
| 100 | 180 | ||||||
| 150 | 280 | ||||||
| 200 | 380 | ||||||
| 250 | 25 | 50 | |||||
| 50 | 110 | ||||||
| 100 | 230 | ||||||
| 150 | 350 | ||||||
| 200 | 470 | ||||||
| 250 | 600 | ||||||
| 300 | 25 | 50 | |||||
| 50 | 130 | ||||||
| 100 | 280 | ||||||
| 150 | 420 | ||||||
| 200 | 570 | ||||||
| 250 | 720 | ||||||
| 300 | 860 | ||||||
| 400 | 25 | 70 | |||||
| 50 | 170 | ||||||
| 100 | 370 | ||||||
| 150 | 560 | ||||||
| 200 | 760 | ||||||
| 250 | 960 | ||||||
| 300 | 1100 | ||||||
| 400 | 1500 | ||||||
| 500 | 25 | 100 | |||||
| 50 | 220 | ||||||
| 100 | 460 | ||||||
| 150 | 710 | ||||||
| 200 | 950 | ||||||
| 250 | 1200 | ||||||
| 300 | 1400 | ||||||
| 400 | 1900 | ||||||
内置压片
| 型号 | 功率 (W) |
线缆长度 (m) |
电压 (V) |
电力密度 (W/cm²) |
冷端长度 | ||
| 代码 | L | W | A | ||||
| ZIM69 | 50 | 25 | 5 | 无指定(0 .5) 1 2 3 5 |
24 220 |
1 | 6±1 |
| 50 | 15 | ||||||
| 60 | 25 | 5 | |||||
| 50 | 20 | ||||||
| 70 | 25 | 10 | |||||
| 50 | 20 | ||||||
| 80 | 25 | 10 | |||||
| 50 | 30 | ||||||
| 100 | 25 | 10 | |||||
| 50 | 40 | ||||||
| 100 | 80 | ||||||
| 120 | 25 | 20 | |||||
| 50 | 50 | ||||||
| 100 | 100 | ||||||
| 150 | 25 | 20 | |||||
| 50 | 60 | ||||||
| 100 | 130 | ||||||
| 150 | 200 | ||||||
| 200 | 25 | 30 | |||||
| 50 | 80 | ||||||
| 100 | 180 | ||||||
| 150 | 270 | ||||||
| 200 | 370 | ||||||
| 250 | 25 | 40 | |||||
| 50 | 100 | ||||||
| 100 | 220 | ||||||
| 150 | 350 | ||||||
| 200 | 470 | ||||||
| 250 | 590 | ||||||
| 300 | 25 | 50 | |||||
| 50 | 120 | ||||||
| 100 | 270 | ||||||
| 150 | 420 | ||||||
| 200 | 560 | ||||||
| 250 | 710 | ||||||
| 300 | 860 | ||||||
| 400 | 25 | 70 | |||||
| 50 | 170 | ||||||
| 100 | 360 | ||||||
| 150 | 560 | ||||||
| 200 | 760 | ||||||
| 250 | 950 | ||||||
| 300 | 1100 | ||||||
| 400 | 1500 | ||||||
| 500 | 25 | 90 | |||||
| 50 | 200 | ||||||
| 100 | 460 | ||||||
| 150 | 700 | ||||||
| 200 | 950 | ||||||
| 250 | 1200 | ||||||
| 300 | 1400 | ||||||
| 400 | 1900 | ||||||
-
