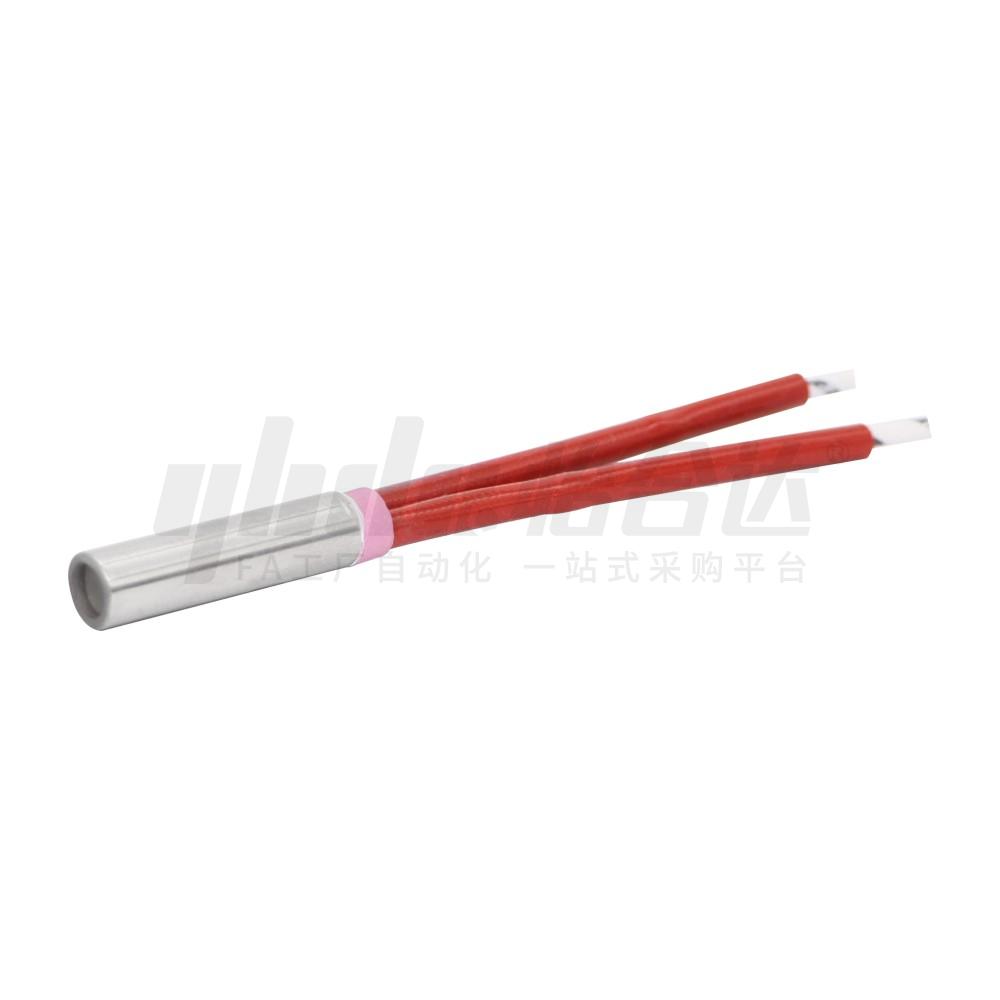

        筒式加热器 通用型 平行出线·普通型/耐弯折型

        品牌名称：

        怡合达

        条件筛选：

        功能 通用型
        产品种类 筒式加热器
        加热介质 固体
        出线方向 平行
        线缆类型 普通型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          选型使用说明书

          加热温控接线TOP图

          加热器安装示意图

          外接线,内接线对比图

          均热效果示意图

          材质图

          参数图

          材质图
          代码 类型 加热介质 出线方向 线缆类型 材质
          护套 发热丝 线缆 绝缘粉末
          ZIM91 通用型   固体 平行 普通型 SUS304 Ni80Cr20 镀锡铜 MgO
          ZIM92 耐弯折型 纯镍


          注意事项
          最高使用温度为铠装管部温度，导线最高耐温200℃，导线务必从安装孔引出；
          请勿使加热管露出被加热物体在大气中空烧；
          使用温度500℃以下，经济型使用温度400℃；
          ZIM91不适用在运动设备上，需单独定制，ZIM92适用在运动设备上，高频运动根部请做好防护；
          使用前请务必阅读使用说明书。
          因为缩管工艺会导致加热器顶部冷端A1直径略细，直径为：D(-0.1~-0.16)(冷端不主动发热，不与工件紧密贴合也不影响加热效果)。
          加热棒直径选择
               例：模具孔直径为10mm，购买时务必选10mm的直径，生产标准默认小于模具孔直径(-0.05mm~-0.08mm)
               即：模具孔多大，就买与孔大小一致的加热棒直径(保证孔与加热棒双边安装间隙在0.05mm~0.1mm之间最佳)。
          其它长度可定制。

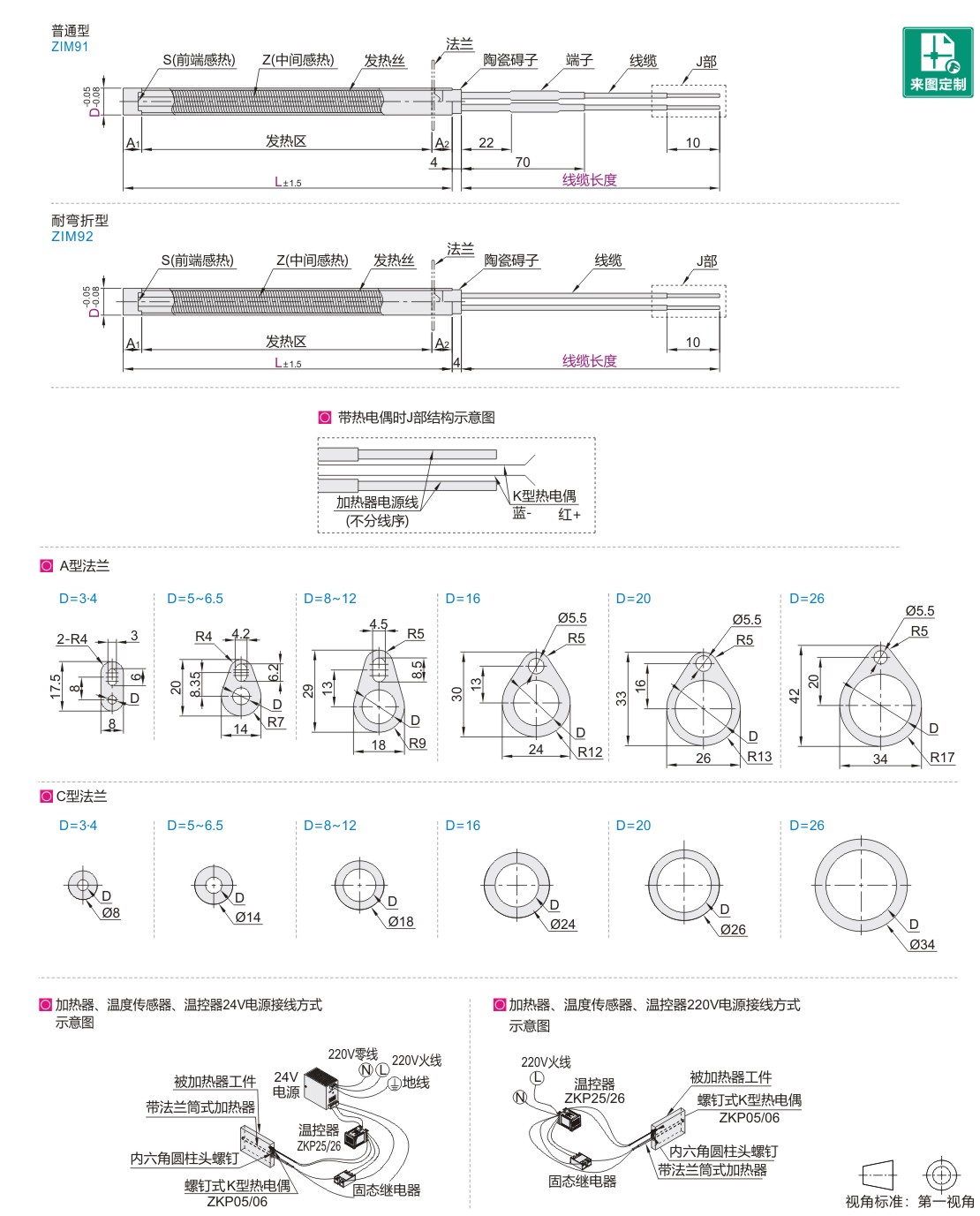

          参数图


          选型表

          型号 L 额定功率
          W±5%          		 额定电压
          V±5%          		 法兰选择 热电偶选择 线缆长度
          (m)          		 冷端长度
          代码 D A1 A2
          普通型
          ZIM91
          耐弯折型
          ZIM92          		 3* 15 10 24 无指定(无法兰)
          A (A型法兰)
          C (C型法兰)          		 无指定(无热电偶) 无指定(0.5)
          1
          2
          3
          5          		 2±1 3±1
          20 20
          25 25 3±1 5±1
          30 30
          40 40 36
          50 50 4±1 7±1
          100 90 48 5±1
          200 6±1 7±2
          300
          4* 15 10 24 3±1 3±1
          20 20
          25 30 4±1 5±1
          30 40
          40 50 36
          50 70 5±1 7±1
          60 90 48
          80
          100 6±1
          200 8±2
          300
          5 30 40 220 无指定(无热电偶)
          S(前端感热)
          Z(中间感热)          		 5±1 4±1
          35 60
          40 40
          60
          50 50 6±1 7±1
          70
          60 100
          80 150
          6 30 50 5±1 4±1
          35 60
          40 80
          45 100
          50 6±1 7±1
          60 100
          130
          70 100
          80 100
          150
          200
          100 200 10±2
          120 200
          250
          150 250
          300
          180 250
          350
          200 300 7±1 12±2
          400
          250 300
          500
          300 600
          6.25 30 50 5±1 4±1
          40 80
          50 100 6±1 7±1
          60 50
          130
          80 100
          150
          100 120 10±2
          200
          6.5  30 50  5±1 4±1
          40 80
          50 100  6±1 7±1
          60 130
          80 150
          100 200  10±2
          150 300
          200 500  7±1 12±2
          8  30 60  5±1 5±1
          50 100  6±1 7±1
          150
          60 100
          120
          150
          70 150
          80
          100 200  7±1 10±2
          350
          120 350
          150 300
          350
          180 350
          400
          200 400  8±1 12±2
          600
          250 500
          750
          300 600
          900
          10 50 120  5±1 5±1
          60 120  7±1 8±1
          150
          80
          180
          100 200  10±2
          250
          400
          120 400
          150 300
          400
          450
          200 400  8±1 10±2
          250 1000
          300
          400
          500 10±3
          12  60 100  9±1
          150
          80 250
          100 300  10±2
          150
          500
          200 500
          250 1000
          300
          400 10±3
          16  50 200  9±1 10±2
          100 500
          150 800
          200 1000  12±2
          400 2500  12±3
          600 3000  12±4
          20  50 300  10±1 10±2
          100 600  10±3
          150 1000
          200 1500  12±3
          400 3000  13±3
          600 4000  13±5
          26  50 400  10±2
          100 800  10±3
          150 1200
          200 2000  12±3
          400 4000  13±3
          600 6000  13±5


          ZMI91不适用带*的规格。
