温度控制器 导轨安装型 十六通道 热电阻/热电偶
品牌名称：
怡合达
条件筛选：
输入通道 十六通道
输入方式 热电阻/热电偶
特征 轨道安装型
种类筛选 温度控制器
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品使用说明书
材质图
参数图
材质图
| 代码 | 类型 | 输入通道 | 面板类型 |
| ZKP72 | 导轨安装型 | 十六通道 | 模块型 |
特点：
● 多种热电偶、热电阻信号类型可选，信号输入通道之间DC300V耐压可用于接地式探头；
● 具有测量显示、控制输出、TCP、RS485通讯等功能；
● 多种PID控制算法可供选择，且具有自整定功能；
● 具有多通道控制负载功率均匀分配功能；
● 本产品使用于工业机械、机床、普通测量仪器及设备中；
● 0.2级精度。

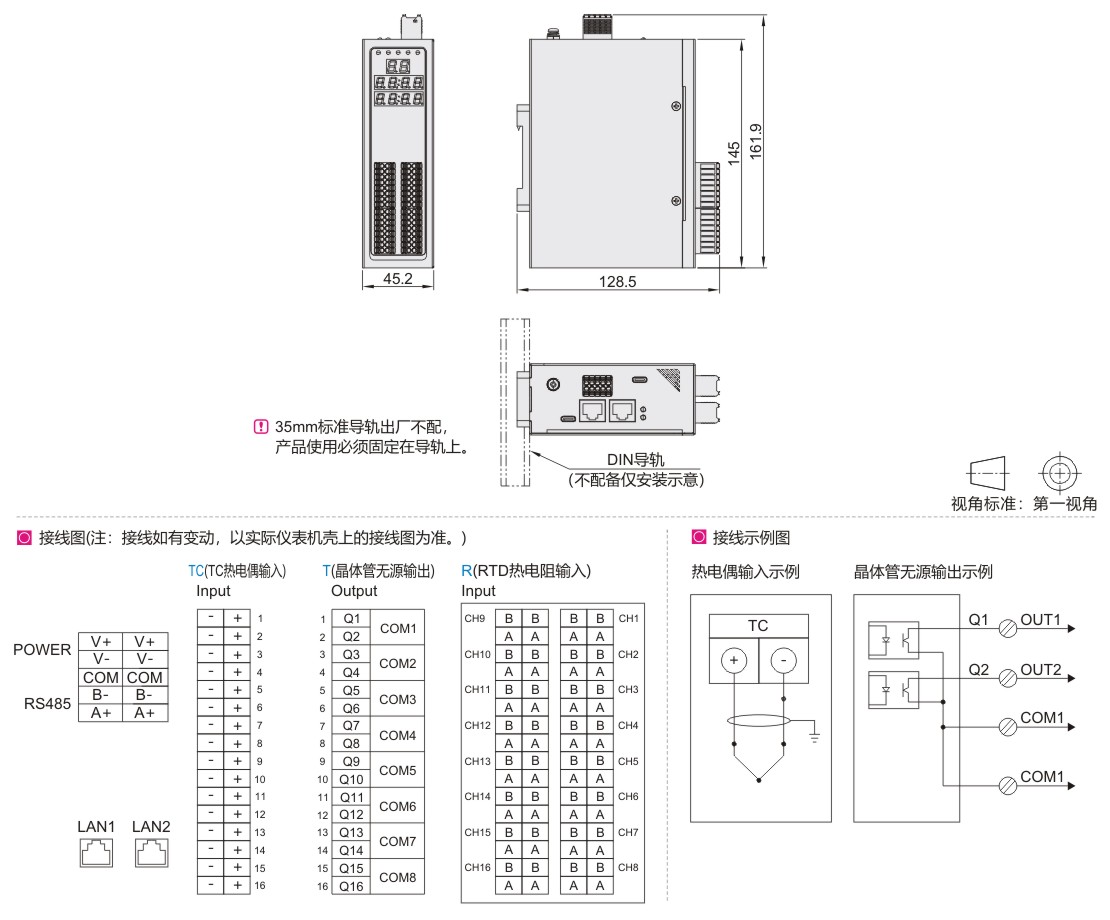

参数图
选型表
| 型号 | 输出方式 | 通信(RS485) | 工作电源 | |
| 代码 | 输入信号类型 | |||
| ZKP72 | TC(TC热电偶输入) | T(晶体管无源输出) | A(无网口通信) | DC24V |
| B(双网口ModbusTCP协议) | ||||
| C(双网口ProfiNET协议) | ||||
| R(RTD热电阻输入) | 无指定(无输出) | A(无网口通信) | ||
| B(双网口ModbusTCP协议) | ||||
技术参数
| 主控输出类型 | 晶体管集电极开路输出 |
| 晶体管输出容量 | @25℃ DC 24V 最大100mA 环境温度每上升10℃ , 电流降额8mA 耐压 ：100V |
| 电流电压输出带载 | 4~20mA带载小于500Ω；DC 0~10V ，1~10V负载应大于10kΩ 线性度0 .2% |
| 显示更新 | 2次每秒每通道(采样速度大于80次每秒) |
| 整机功耗 | 2W无输出；24V晶体管输出最大40W |
| 周围环境条件 | 室内使用，温度：0~50℃无结露，湿度：< 85% RH ，海拔小于2000m |
| 存贮环境 | -10~60℃ , 无结露 |
| 通讯接口 | Rs485接口 ModbusTCP协议，ProfiNET协议 |
| 绝缘电阻 | 输入、输出、电源对机壳＞20MΩ |
| 静电放电 | IEC/EN61000-4-2 Contact ±4KV /Air ±8 KV perf.Criteria B |
| 脉冲群抗扰度 | IEC/EN61000-4-4 ±2KV perf.Criteria B |
| 浪涌抗扰度 | IEC/EN61000-4-5 ±0.5KV perf.Criteria B |
| 电压暂降及短时中断抗扰度 | IEC/EN61000-4-29 0%~70% perf.CriGTEria B |
| 隔离耐压 | 信号输入与电源500VAC 1min |
| 整机重量 | 约 400g |
| 停电数据保护 | 10年 ，EEPROM写次数大于100亿次 |
-
