查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
主体材质
球头材质
产品选型
M
L
图片仅供参考，请以已选的规格为准

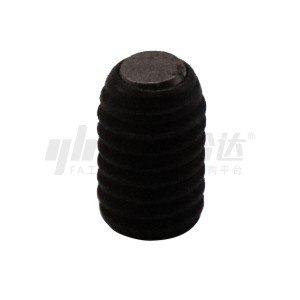

无弹簧定位珠 角座型
条件筛选：
种类筛选 无弹簧定位珠
类型 角座型
主体表面处理 发黑
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 主体 | 挡块 | |||
| 材质 | 硬度 | 表面处理 | 材质 | 硬度 | ||
| PKZ21 | 角座型 | SCM435 | 38~43HRC | 发黑 | SUJ2 | 55HRC~ |
| PKZ23 | SUS304 | — | 一 | SUS440C | ||
| PKZ25 | 相当40Cr | 48HRC~ | 发黑 | 相当SUS440C | 50~55HRC | |
参数图
PKZ21~23
| 型号 | L | d | S | V | H | 耐负载 | |
| 代码 | M | (kN) | |||||
| PKZ21 PKZ23 |
4 | 6 10 16 | 2 | 2 | 2 | 0.3 | 1.3 |
| 5 | 8 12 20 | 2.5 | 2.5 | 0.4 | 1.4 | ||
| 6 | 10 16 20 25 | 3.2 | 3 | 3.5 | 0.6 | 3.3 | |
| 8 | 10* 12 20 25 30 | 4.5 | 4 | 5(2.5) | 0.8 | 3.9 | |
| 10 | 12* 16 20 25 35 | 6 | 5 | 6(3.5) | 3.4 | ||
| 12 | 16* 20 30 40 | 7.2 | 6 | 8(3) | 1 | 4.8 | |
| PKZ21 | 16 | 20* 25 35 50 | 10.7 | 8 | 10(3) | 1.3 | 8.9 |
带*L尺寸的V尺寸为（）内尺寸。 kgf=N×0.101972
PKZ25
| 型号 | L | d | S | V | H | 耐负载 | |
| 代码 | M | (kN) | |||||
| PKZ21 PKZ23 |
4 | 6 10 | 2 | 2 | 2.5 | 0.3 | 1.3 |
| 5 | 8 20 | 2.5 | 2.5 | 3 | 0.4 | 1.4 | |
| 6 | 16 25 | 3.2 | 3 | 3.5 | 0.6 | 3.3 | |
| 8 | 12 20 | 4.5 | 4 | 5 | 0.8 | 3.9 | |
| 10 | 25 | 6 | 5 | 6 | 3.4 | ||
kgf=N×0.101972
-
