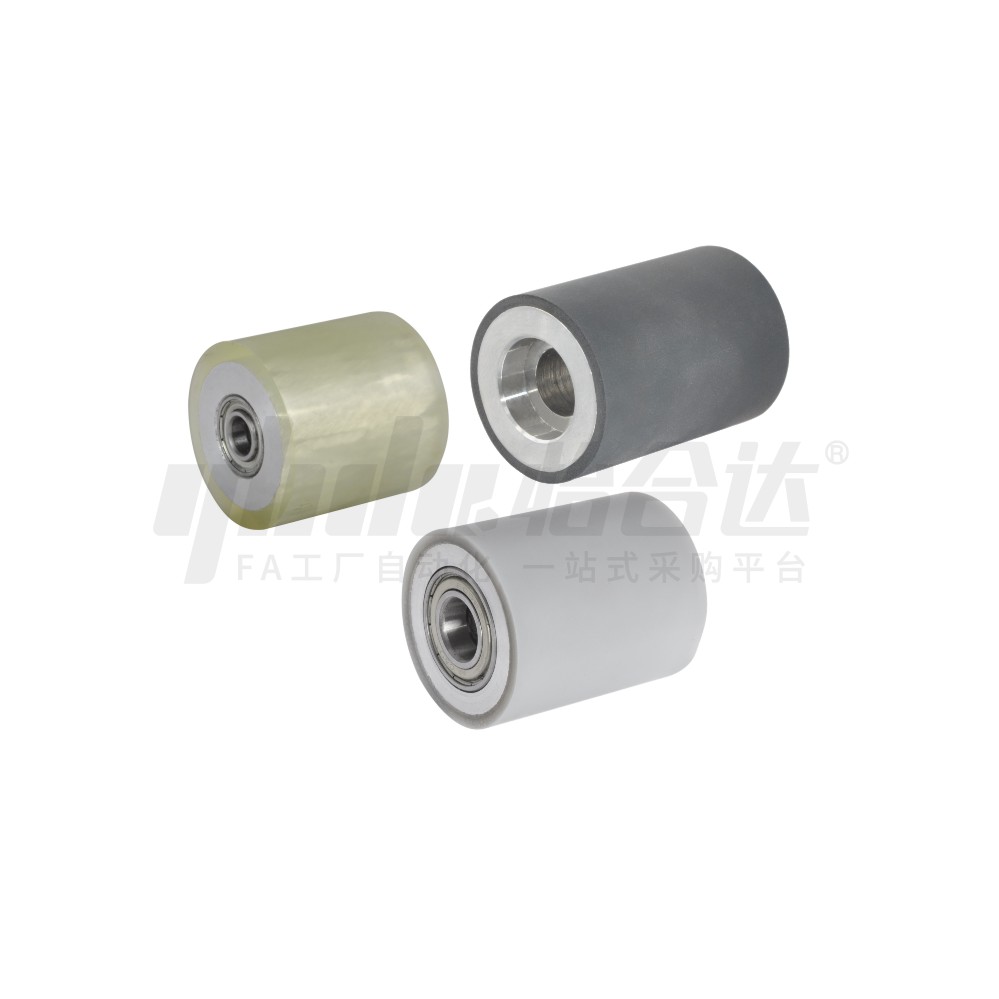

滚轮 带轴承型 衬层厚度固定型 直柱形 带衬层 衬层厚度3/5
条件筛选：
种类筛选 滚轮
产品类型 带轴承型
形状 直柱形
轴承材质 钢
轴承 有
尺寸选择 L尺寸选择
包胶范围 滚轮表面
是否包胶 包胶
滚轮（球）材质 SUS304
滚轮（球）表面处理 无
衬层厚度 3
衬层尺寸选择 衬层厚度固定型
衬层硬度 肖氏A95
衬层（壳体）材质 聚氨酯(自然色)
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
可选加工（可选）
未生成型号，还有 2 项未选择
重置
代码
参数选型
尺寸选择
滚轮（球）材质
芯材
衬层厚度
衬层硬度
衬层（壳体）材质
轴承材质
产品选型
规格
L
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 | 衬层 厚度 |
材质 | 硬度 | |||
| L尺寸选择型 | L尺指定型 | 芯材 | 衬层 | 轴承 | 衬层 | |
| QAC22 | 一 | 3 | SUS304 | 聚氨酯(自然色) | 钢 | 邵氏A95 |
| QAC23 | QAC61 | 邵氏A90 | ||||
| QAC24 | 一 | 不锈钢 | ||||
| QAC25 | 钢 | 邵氏A70 | ||||
| QAC35 | 邵氏A50 | |||||
| QAC26 | QAC33 | 硅橡胶(浅灰色) | 邵氏A70 | |||
| QAC27 | 一 | 邵氏A50 | ||||
| 一 | QAC32 | 硅橡胶(红色) | 邵氏A80 | |||
| QAC59 | 一 | 硅橡胶(白色) | 邵氏A70 | |||
| QAC28 | NBR橡胶(黑色) | 邵氏A60 | ||||
| QAC29 | QAC34 | 耐热聚氨酯(红褐色) | 邵氏A90 | |||
| QAC42 | 一 | 铝合金 | 聚氨酯(自然色) | 邵氏A95 | ||
| QAC43 | QAC81 | 邵氏A90 | ||||
| QAC44 | QAC82 | 邵氏A70 | ||||
| QAC45 | QAC83 | 邵氏A50 | ||||
| QAC46 | 一 | 硅橡胶(浅灰色) | 邵氏A70 | |||
| QAC47 | 邵氏A50 | |||||
| QAC48 | NBR橡胶(黑色) | 邵氏A60 | ||||
| QAC49 | 耐热聚氨酯(红褐色) | 邵氏A90 | ||||
| QAC69 | MC尼龙 | 聚氨酯(自然色) | ||||
| QAC53 | 5 | SUS304 | 聚氨酯(自然色) | 钢 | 邵氏A90 | |
| QAC54 | 邵氏A70 | |||||
| QAC55 | 邵氏A50 | |||||
| QAC56 | 铝合金 | 邵氏A90 | ||||
| QAC57 | 邵氏A70 | |||||
| QAC58 | 邵氏A50 | |||||
因时间的增长材质聚氨酯可能会产生变色，但其特性不影响使用。
耐热聚氨酯：耐热温度可达120℃。(标准聚氨酯的耐热温度为70℃），
可适用于高温环境下，且对机械强度要求比较高的工况。

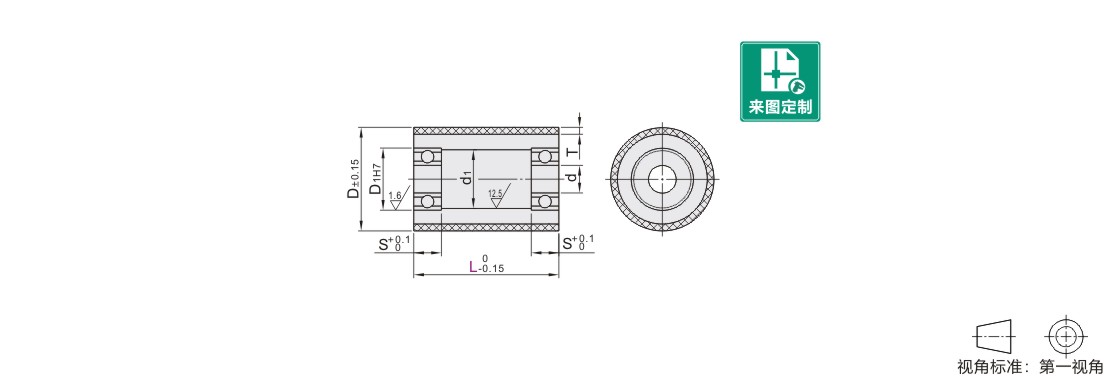

参数图
L尺寸选择型·衬层厚度3
| 型号 | L | T | D | d | D1 | d1 | s | 使用轴承 | |
| 代码 | 规格 | ||||||||
| QAC22 QAC42 QAC23 QAC43 QAC24 QAC44 QAC25 QAC45 QAC26 QAC46 QAC27 QAC47 QAC28 QAC48 QAC29 QAC49 QAC59 QAC69 |
20 | 15 20 25 30 40 50 | 3 | 20 | 6 | 10 | 8 | 3 | 676ZZ×2 |
| 25 | 25 | 15 | 9.8 | 5 | 696ZZ×2 | ||||
| 30 | 30 | 8 | 19 | 14.8 | 6 | 698ZZ×2 | |||
| 35A | 20 25 30 40 50 | 35 | 22 | 7 | 608ZZ×2 | ||||
| 35 | 10 | 17.8 | 6 | 6900ZZ×2 | |||||
| 40A | 40 | 26 | 8 | 6000ZZ×2 | |||||
| 40 | 12 | 28 | 23.8 | 6001ZZ×2 | |||||
| 50A | 20 25 30 40 50 100 | 50 | 32 | 10 | 6201ZZ×2 | ||||
| 50 | 15 | 27.8 | 9 | 6002ZZ×2 | |||||
| QAC35 | 25 | 20 25 30 40 50 60 70 80 90 100 | 3 | 25 | 6 | 15 | 10 | 5 | 696ZZ×2 |
| 30 | 30 | 8 | 19 | 15 | 6 | 698ZZ×2 | |||
| 35A | 25 30 40 50 | 35 | 22 | 7 | 608ZZ×2 | ||||
| 35 | 25 30 40 50 60 70 80 90 100 | 10 | 18 | 6 | 6900ZZ×2 | ||||
| 40A | 25 30 40 50 | 40 | 26 | 8 | 6000ZZ×2 | ||||
| 40 | 25 30 40 50 60 70 80 90 100 | 12 | 28 | 24 | 6001ZZ×2 | ||||
| 50A | 25 30 40 50 | 50 | 32 | 10 | 6201ZZ×2 | ||||
| 50 | 25 30 40 50 60 70 80 90 100 | 15 | 28 | 9 | 6002ZZ×2 | ||||
当规格为50A，L为20时，对应的S值为8，使用轴承为6001ZZ×2。
L尺寸指定型·衬层厚度3
| 型号 | L 最小单位1 |
T | D | d | D1 | d1 | S | 使用轴承 | |
| 代码 | 规格 | ||||||||
| QAC32 | 20 | 20~50 | 3 | 20 | 6 | 10 | 8 | 3 | 676ZZ×2 |
| 25 | 25 | 8 | 12 | 10 | 3.5 | 678ZZ×2 | |||
| QAC33 QAC34 |
25 | 21~49 | 3 | 25 | 6 | 15 | 10 | 5 | 696ZZ×2 |
| 30 | 30 | 8 | 19 | 15 | 6 | 698ZZ×2 | |||
| 35A | 26~49 | 35 | 22 | 7 | 608ZZ×2 | ||||
| 35 | 10 | 18 | 6 | 6900Z×2 | |||||
| 40A | 40 | 26 | 8 | 6000Z×2 | |||||
| 40 | 12 | 28 | 24 | 6001Z×2 | |||||
| 50A | 26~99 | 50 | 32 | 10 | 6201Z×2 | ||||
| 50 | 15 | 28 | 9 | 6002Z×2 | |||||
| QAC61 QAC81 QAC82 QAC83 |
25 | 18~50 | 3 | 25 | 6 | 15 | 9.8 | 5 | 696ZZ×2 |
| 30 | 30 | 8 | 19 | 14.8 | 6 | 698ZZ×2 | |||
| 35A | 20~50 | 35 | 22 | 17.8 | 7 | 608ZZ×2 | |||
| 35 | 10 | 6 | 6900Z×2 | ||||||
| 40A | 40 | 26 | 8 | 6000Z×2 | |||||
| 40 | 12 | 28 | 23.8 | 6001Z×2 | |||||
| 50A | 25~100 | 50 | 32 | 10 | 6201Z×2 | ||||
| 50 | 15 | 27.8 | 9 | 6002Z×2 | |||||
L尺寸选择型·衬层厚度5
| 型号 | L | T | D | d | D1 | d1 | S | 使用轴承 | ||
| 代码 | 规格 | |||||||||
| QAC53 QAC56 QAC54 QAC57 QAC55 QAC58 |
40 | 20 30 40 50 | 5 | 40 | 8 | 19 | 14.8 | 6 | 698ZZ×2 | |
| 50 | 20 30 40 50 60 80 100 | 50 | 10 | 22 | 17.8 | 6900ZZ×2 | ||||
| 60 | 20 30 40 50 60 80 100 | 60 | 12 | 28 | 23.8 | 8 | 6001ZZ×2 | |||
| 80 | 30 40 50 60 80 100 | 80 | 15 | 32 | 27.8 | 9 | 6002ZZ×2 | |||
| 100 | 100 | 20 | 42 | 35.8 | 12 | 6004ZZ×2 | ||||
-
