图片仅供参考，请以已选的规格为准
直流型电动滚筒 多楔带轮型 弹簧压入式 内螺纹型 低碳钢/不锈钢
条件筛选：
产品类型 多楔带轮型
安装方式 弹簧压入式
滚轮(球)材质 不锈钢
滚轮(球)表面处理 无
种类筛选 直流型电动滚筒
产品型号：
QCG17-15-W335-D50-1-A
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号：
QCG17-15-W335-D50-1-A
复制
型号筛选
可选加工（可选）
型号已生成
重置
代码
参数选型
安装方式
滚轮(球)材质
滚轮(球)表面处理
产品选型
速度代码
W
335~1000
/1
D
电缆端安装支架
驱动卡
技术图档
3D预览
可选加工参数
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
材质 | 表面处理 | |
| QCG15 | 多楔带轮型 | 弹簧压入式 | 低碳钢 | 镀锌 |
| QCG16 | 镀硬铬 | |||
| QCG17 | 不锈钢 | — | ||
| QCG18 | 内螺纹型 | 低碳钢 | 镀锌 | |
| QCG19 | 镀硬铬 | |||
| QCG20 | 不锈钢 | — | ||
本产品为直流型电动滚筒，功率为40W。 额定电源输入：24V，如需48V请备注(允许电压范围20~28V/40~60V)。 可支持NPN或PNP接入。 速度代码(例15即为15M/min)。

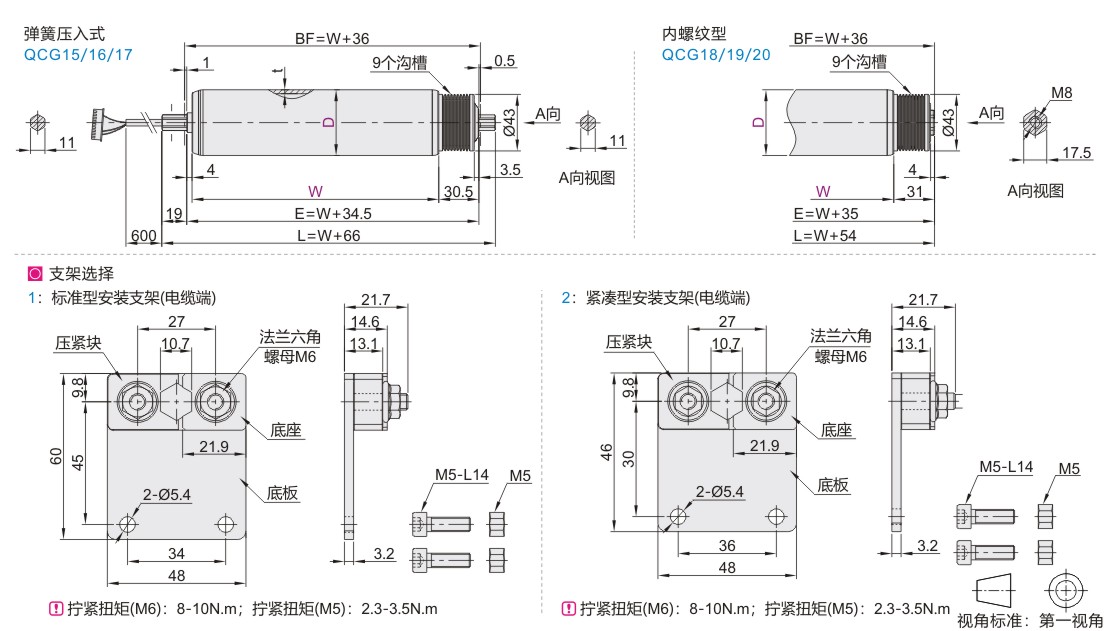

参数图
弹簧压入式
| 型号 |
W 最小单位1 |
D |
电缆端 安装支架 |
驱动卡 |
t |
BF |
E |
L |
|
| 代码 | 速度代码 | ||||||||
| QCG15 QCG16 QCG17 |
15 20 25 | 335~1000 | 50 | 1(标准型) 2(紧凑型) |
A | 1.5 | W+36 | W+34.5 | W+66 |
| 35 45 60 75 | 310~1000 | ||||||||
驱动卡详细尺寸及参数见电动滚筒产品简介。
内螺纹型
| 型号 |
W 最小单位1 |
D |
电缆端 安装支架 |
驱动卡 |
t |
BF |
E |
L |
|
| 代码 | 速度代码 | ||||||||
| QCG18 QCG19 QCG20 |
15 20 25 | 310~1000 | 50 | 1(标准型) 2(紧凑型) |
A | 1.5 | W+36 | W+35 | W+54 |
| 35 45 60 75 | 285~1000 | ||||||||
驱动卡详细尺寸及参数见电动滚筒产品简介。
重量参考表(单位：KG)
| 速度代码 |
W(滚筒长度) |
|||||||
| 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| 15 20 25 | 2 | 2.2 | 2.4 | 2.5 | 2.7 | 2.9 | 3 | 3.2 |
| 35 45 60 75 | 1.8 | 2 | 2.2 | 2.4 | 2.5 | 2.7 | 2.9 | 3 |
以上的重量都是近似值。
静态负载能力(单位：KG)
| 滚筒长度 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 静态负载能力 | 80 | 70 | 60 | 55 | 50 | 45 | 40 | 35 |
以上的静态负载能力都是近似值。
-
