图片仅供参考，请以已选的规格为准
皮带机滚筒 转轴型 低碳钢/不锈钢/聚氨酯
条件筛选：
产品类型 转轴型
是否包胶 包胶
衬层硬度 A90
滚轮(球)材质 碳钢
滚轮(球)表面处理 镀锌
衬层(壳体)材质 聚氨酯(黄色)
种类筛选 皮带机滚筒
产品型号：
QCH82-D87-d25-W250-M6
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号：
QCH82-D87-d25-W250-M6
复制
型号筛选
型号已生成
重置
代码
参数选型
是否包胶
滚轮(球)材质
滚轮(球)表面处理
衬层(壳体)材质
衬层硬度
产品选型
D
d
W
250~1300
/1
M
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 硬度 | |
| 芯材 | 衬层 | 芯材 | 衬层 | ||
| QCH81 | 转轴型 | 碳钢 | — | 镀锌 | — |
| QCH84 | 镀铬 | ||||
| QCH82 | 聚氨酯(黄色) | — | 肖氏A90 | ||
| QCH85 | 不锈钢 | — | — | ||
M螺纹深度表
| M | V |
| M6 | 15 |
| M8 | |
| M10 | 20 |
| M12 | 25 |
| M14 | 30 |
| M16 | 35 |

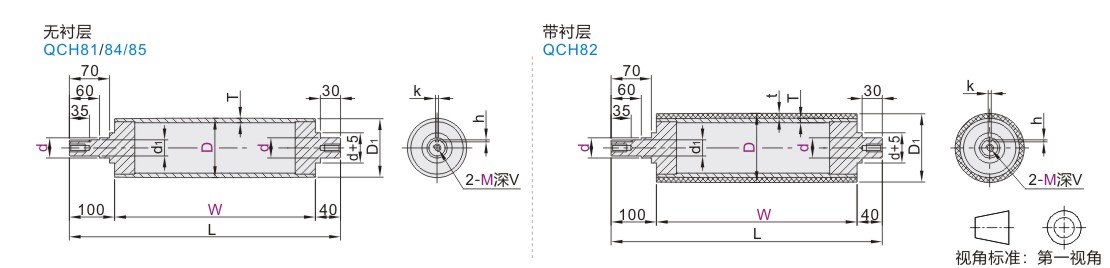

参数图
无衬层
| 型号 |
dh7 |
W 最小单位1 |
M |
T |
L |
d1 |
键槽尺寸 |
D1鼓型 |
||||||
| 代码 | D | k | h | W=250~500 | W=501~1000 | W=1001~1300 | W=1301~1600 | W=1601~1800 | ||||||
| QCH81 QCH84 QCH85 |
59 | 25 | 250~1300 | 6 8 10 12 | 4.5 | W+140 | 20 | 6 | 3.5 | 57.8 | 57 | 56.6 | — | — |
| 75 | 25 | 8 | 4 | 73.8 | 73 | 72.6 | ||||||||
| 30 | 25 | |||||||||||||
| 35 | 30 | |||||||||||||
| 87 | 25 | 20 | 85.8 | 85 | 84.6 | |||||||||
| 30 | 25 | |||||||||||||
| 35 | 30 | |||||||||||||
| 100 | 25 | 6 | 20 | 98.8 | 98 | 97.6 | ||||||||
| 30 | 25 | |||||||||||||
| 35 | 30 | |||||||||||||
| 112 | 30 | 25 | 110.8 | 110 | 1096 | |||||||||
| 35 | 30 | |||||||||||||
| 40 | 8 10 12 14 16 | 35 | 10 | 5 | ||||||||||
| 119 | 35 | 6 8 10 12 | 30 | 8 | 4 | 117.8 | 117 | 116.6 | ||||||
| 40 | 8 10 12 14 16 | 35 | 10 | 5 | ||||||||||
| 130 | 35 | 250~1800 | 6 8 10 12 | 6.5 | 30 | 8 | 4 | 128.4 | 127.6 | 127.2 | 126.2 | 126.4 | ||
| 40 | 8 10 12 14 16 | 35 | 10 | 5 | ||||||||||
| 137 | 35 | 6 8 10 12 | 30 | 8 | 4 | 135.4 | 134.6 | 134.2 | 133.2 | 133.4 | ||||
| 40 | 8 10 12 14 16 | 35 | 10 | 5 | ||||||||||
| 156 | 35 | 6 8 10 12 | 30 | 8 | 4 | 154.4 | 153.6 | 153.2 | 152.2 | 152.4 | ||||
| 40 | 8 10 12 14 16 | 35 | 10 | 5 | ||||||||||
| 176 | 40 | 6 | 174.4 | 173.6 | 173.2 | 172.2 | 172.4 | |||||||
| 45 | 10 12 14 16 | 40 | 12 | |||||||||||
| 200 | 45 | 6.5 | 198.4 | 197.6 | 197.2 | 196.2 | 196.4 | |||||||
| 50 | 14 | 5.5 | ||||||||||||
| 55 | 50 | |||||||||||||
| 216 | 50 | 8.5 | 45 | 214.4 | 213.6 | 213.2 | 212.2 | 212.4 | ||||||
| 55 | 50 | |||||||||||||
带衬层
| 型号 | dh7 | W 最小单位1 |
M | T | L | d1 | 键槽尺寸 | t 衬层厚度 |
D1鼓型 | ||||||
| 代码 | D | k | h | W=250~500 | W=501~1000 | W=1001~1300 | W=1301~1600 | W=1601~1800 | |||||||
| QCH82 | 87 | 25 | 250~1300 | 6 8 10 12 | 4.5 | W+140 | 20 | 8 | 4 | 6 | 85.8 | 85 | 84.6 | — | — |
| 30 | 25 | ||||||||||||||
| 35 | 30 | ||||||||||||||
| 100 | 25 | 20 | 6.5 | 98.8 | 98 | 97.6 | |||||||||
| 30 | 25 | ||||||||||||||
| 35 | 30 | ||||||||||||||
| 112 | 30 | 6 | 25 | 6 | 110.8 | 110 | 109.6 | ||||||||
| 35 | 30 | ||||||||||||||
| 40 | 8 10 12 14 16 | 35 | 10 | 5 | |||||||||||
| 122 | 35 | 6 8 10 12 | 30 | 8 | 4 | 5 | 120.8 | 120 | 119.6 | ||||||
| 40 | 8 10 12 14 16 | 35 | 10 | 5 | |||||||||||
| 130 | 35 | 250~1800 | 6 8 10 12 | 30 | 8 | 4 | 5.5 | 128.4 | 127.6 | 127.2 | 126.2 | 126.4 | |||
| 40 | 8 10 12 14 16 | 35 | 10 | 5 | |||||||||||
| 156 | 35 | 6 8 10 12 | 6.5 | 30 | 8 | 4 | 6 | 154.4 | 153.6 | 153.2 | 152.2 | 152.4 | |||
| 40 | 8 10 12 14 16 | 35 | 10 | 5 | |||||||||||
| 176 | 40 | 6 | 5 | 174.4 | 173.6 | 173.2 | 172.2 | 172.4 | |||||||
| 45 | 10 12 14 16 | 40 | 12 | ||||||||||||
| 202 | 45 | 6.5 | 5 | 200.4 | 199.6 | 199.2 | 198.2 | 198.4 | |||||||
| 50 | 45 | 14 | 5.5 | ||||||||||||
| 55 | 50 | ||||||||||||||
| 216 | 50 | 45 | 7.5 | 214.4 | 213.6 | 213.2 | 212.2 | 212.4 | |||||||
| 55 | 50 | ||||||||||||||
-
