图片仅供参考，请以已选的规格为准
交流型电动滚筒 直辊型/高扭矩型 扁位型 低碳钢/不锈钢
条件筛选：
产品类型 直式无驱动型
安装方式 扁位型
特征 高扭矩型
滚轮(球)材质 低碳钢
滚轮(球)表面处理 镀锌
种类筛选 交流型电动滚筒
产品型号：
QCP09-6-D60-W330-B-35W
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号：
QCP09-6-D60-W330-B-35W
复制
型号筛选
型号已生成
重置
代码
参数选型
滚轮(球)材质
滚轮(球)表面处理
产品选型
速度代码
D
W
330~1800
/1
电源电压
电机功率
技术图档
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 安装方式 | 材质 | 表面处理 | |
| QCP09 | 直式无驱动型 | 高扭矩型 | 扁位型 | 低碳钢 | 镀锌 |
| QCP10 | 不锈钢 | — | |||
B(单相 220V)不支持调速，速度代码代表出厂线速度，如3，即3M/min。 C(三相 220V)及D(三相 380V)适用25Hz~65Hz变频器进行调速。

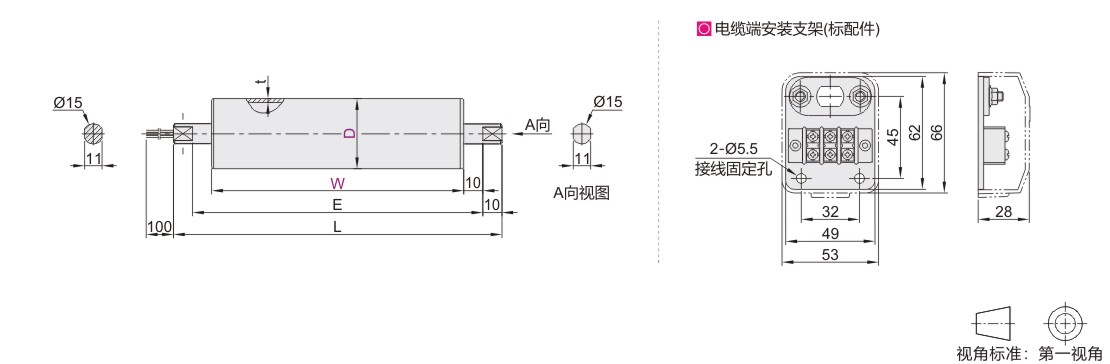

参数图
选型表
| 型号 |
D |
W (最小单位1) |
电源电压 |
电机功率 |
t |
E |
L |
|
| 代码 | 速度代码 | |||||||
| QCP09 QCP10 |
6 11 17 27 34 53 | 60 | 330~1800 | B(单相 220V) | 35W | 2 | W+20 | W+40 |
| C(三相 220V) D(三相 380V) |
40W | |||||||
| 7 13 23 33 40 53 70 | 76 | B(单相 220V) | 50W | 3 | ||||
| C(三相 220V) D(三相 380V) |
80W | |||||||
特性表(D60)
| 速度 代码 |
额定速度 |
单相 220V |
三相 220V/380V |
||||||||
| 电容：5μ F |
额定功率：35W |
三相 220V/三相 380V |
额定功率：40W |
||||||||
| 扭矩(N.m) |
牵引力(N) |
扭矩(N.m) |
牵引力(N) |
||||||||
| 米/分 | 米/秒 | 转/分 | 额定 | 启动 | 额定 | 启动 | 额定 | 启动 | 额定 | 启动 | |
| 6 | 5.62 | 0.09 | 29.83 | 13.34 | 40.02 | 444.78 | 600.45 | 12.85 | 53.73 | 428.48 | 1791.05 |
| 11 | 11.02 | 0.18 | 58.49 | 6.81 | 20.43 | 226.88 | 306.29 | 6.56 | 27.41 | 218.57 | 913.61 |
| 17 | 17.23 | 0.29 | 91.45 | 4.35 | 13.05 | 145.09 | 195.87 | 4.19 | 17.53 | 139.77 | 584.25 |
| 27 | 27.17 | 0.45 | 144.21 | 2.76 | 8.28 | 92.02 | 124.23 | 2.66 | 11.12 | 88.65 | 370.56 |
| 34 | 33.89 | 0.57 | 180.84 | 2.2 | 6.6 | 73.4 | 99.09 | 2.12 | 8.87 | 70.71 | 295.58 |
| 53 | 53.27 | 0.89 | 282.75 | 1.41 | 4.23 | 46.94 | 63.37 | 1.36 | 5.67 | 45.22 | 18.02 |
特性表(D76)
| 速度 代码 |
额定速度 |
单相 220V |
三相 220V/380V |
||||||||
| 电容：4μ F |
额定功率：50W |
三相 220V/三相 380V |
额定功率：80W |
||||||||
| 扭矩(N.m) |
牵引力(N) |
扭矩(N.m) |
牵引力(N) |
||||||||
| 米/分 | 米/秒 | 转/分 | 额定 | 启动 | 额定 | 启动 | 额定 | 启动 | 额定 | 启动 | |
| 7 | 6.65 | 0.111 | 27.866 | 17.06 | 39.76 | 449.02 | 1046.21 | 27.44 | 94.11 | 722 | 2476.45 |
| 13 | 13.25 | 0.221 | 55.51 | 8.56 | 19.94 | 225.28 | 524.9 | 13.77 | 32.08 | 362.24 | 1242.48 |
| 23 | 22.95 | 0.383 | 96.17 | 4.94 | 11.52 | 130.12 | 303.18 | 7.95 | 27.27 | 209.23 | 717.66 |
| 33 | 32.74 | 0.546 | 137.194 | 3.47 | 8.08 | 91.21 | 212.55 | 5.57 | 19.12 | 146.66 | 503.03 |
| 40 | 40.29 | 0.672 | 168.832 | 2.82 | 6.56 | 74.11 | 172.67 | 4.53 | 15.53 | 119.16 | 408.71 |
| 53 | 53.01 | 0.884 | 222.134 | 2.14 | 4.99 | 56.32 | 131.23 | 3.44 | 11.8 | 90.56 | 310.62 |
| 70 | 69.76 | 1.163 | 292.323 | 1.63 | 3.79 | 42.8 | 99.73 | 2.62 | 8.97 | 68.83 | 236.07 |
-
