型号：
QJA81-2
复制
型号筛选
可选加工（可选）
型号已生成
重置
代码
参数选型
支架
滚轮宽度
滚轮直径
轮距
产品选型
轮数量
图片仅供参考，请以已选的规格为准
塑胶滚轮条 U型螺帽 POM
条件筛选：
主体材质 SUS201
产品类型 常规型
主体表面处理 无
支架 有
滚轮(球)材质 POM(聚缩醛）
安装螺帽 U型螺帽
滚轮(球)表面处理 无
滚轮宽度 7mm
滚轮直径 26
轮距 35
种类筛选 塑胶滚轮条
产品型号：
QJA81-2
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 |
类型 |
滚轮 宽度 |
滚轮 直径 |
轮距 |
支架 |
材质 |
表面处理 |
||||
| 滚轮 | 框架 | 轴承/螺钉·螺帽 | 支架 | 螺钉·螺帽 | 支架 | ||||||
| QJA80 | 常规型 | 7 | 26 | 35 | 无 | POM (聚缩醛) |
SUS201 | SUS201 | — | — | — |
| QJA81 | 有 | 碳钢 | 碳钢 | 镀锌 | 铬酸盐光泽处理 | ||||||
| QJA91 | 11 | 36 | 50 | 无 | — | — | |||||
| QJA92 | 75 | ||||||||||
| QJA93 | 38 | 50 | |||||||||
| QJA94 | 75 | ||||||||||
| QJA95 | 50 | 50 | |||||||||
| QJA96 | 75 | ||||||||||
| QJA97 | 48 | ||||||||||
QJA81附带4个支架，其他无支架型号可通过可选加工选择支架。

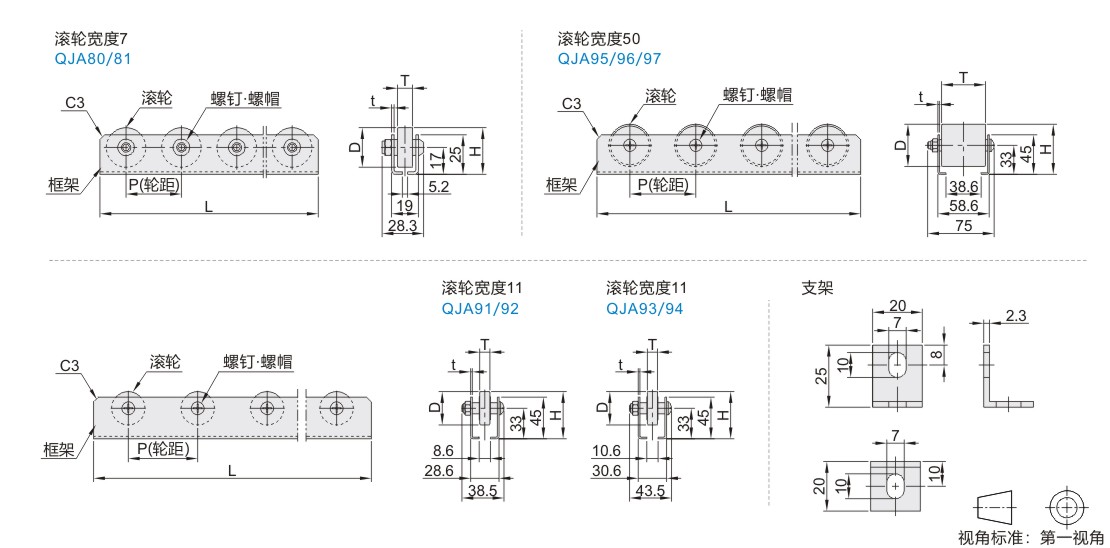

参数图
滚轮宽度7
| 型号 |
L |
|
| 代码 | 轮数量 | |
| (P=35) 无支架 QJA80 有支架 QJA81 |
2 | 68 |
| 3 | 103 | |
| 4 | 138 | |
| 5 | 173 | |
| 6 | 208 | |
| 7 | 243 | |
| 8 | 278 | |
| 9 | 313 | |
| 10 | 348 | |
| 11 | 383 | |
| 12 | 418 | |
| 13 | 453 | |
| 14 | 488 | |
| 15 | 523 | |
| 16 | 558 | |
| 17 | 593 | |
| 18 | 628 | |
| 19 | 663 | |
| 20 | 698 | |
| 21 | 733 | |
| 22 | 768 | |
| 23 | 803 | |
| 24 | 838 | |
| 25 | 873 | |
| 26 | 908 | |
| 27 | 943 | |
| 28 | 978 | |
| 29 | 1013 | |
| 30 | 1048 | |
| 31 | 1083 | |
| 32 | 1118 | |
| 33 | 1153 | |
滚轮宽度11/50
| 型号 | L | ||
| 代码 | 轮数量 | P=50 | P=75 |
| (P=50) QJA91 QJA93 QJA95 (P=75) QJA92 QJA94 QJA96 QJA97 |
2 | 100 | 150 |
| 3 | 150 | 225 | |
| 4 | 200 | 300 | |
| 5 | 250 | 375 | |
| 6 | 300 | 450 | |
| 7 | 350 | 525 | |
| 8 | 400 | 600 | |
| 9 | 450 | 675 | |
| 10 | 500 | 750 | |
| 11 | 550 | 825 | |
| 12 | 600 | 900 | |
| 13 | 650 | 975 | |
| 14 | 700 | 1050 | |
| 15 | 750 | 1125 | |
| 16 | 800 | — | |
| 17 | 850 | ||
| 18 | 900 | ||
| 19 | 950 | ||
| 20 | 1000 | ||
| 21 | 1050 | ||
| 22 | 1100 | ||
| 23 | 1150 | ||
| 24 | 1200 | ||
| 25 | 1250 | ||
尺寸表
| 代码 | H | D | T | t | 螺钉螺帽 | 耐负载 (单个滚轮) |
| QJA80 | 30 | 26 | 7 | 1.5 | M6 | 30kgf |
| QJA81 | ||||||
| QJA91 | 51 | 36 | 11 | 1.8 | 15kgf | |
| QJA92 | ||||||
| QJA93 | 52 | 38 | 30kgf | |||
| QJA94 | ||||||
| QJA95 | 50 | M8 | 15kgf | |||
| QJA96 | ||||||
| QJA97 | 57 | 48 | 18kgf |
-
