固定夹种类
固定夹表面处理
把手
产品选型
D
图片仅供参考，请以已选的规格为准
超简易型支柱固定夹 圆孔型 螺纹垂直 螺纹平行 内六角螺栓型 蝶形把手型 开口式夹紧固定型 无安装孔
条件筛选：
可配支柱数量 1
固定夹外型 圆型+方型
固定夹安装孔 螺孔
固定夹材质 A6061
支柱固定方式 开口式夹紧固定
适用支柱形状 圆形
种类筛选 超简易支柱固定夹
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 |
||
| 国标 | 相当 | |||||
| RDA71 | 螺纹垂直 | 内六角螺栓型 | LD30 | A6061 | 黑色阳极氧化 | 内六角圆柱头螺钉(TAC01) |
| RDA72 | 本色阳极氧化 | 内六角圆柱头螺钉(TAC21) | ||||
| RDA51 | 蝶形把手型 | 黑色阳极氧化 | 蝶形把手(黑色) | |||
| RDA52 | 本色阳极氧化 | 蝶形把手(白色) | ||||
| RDA81 | 螺纹平行 | 内六角螺栓型 | 黑色阳极氧化 | 内六角圆柱头螺钉(TAC01) | ||
| RDA82 | 本色阳极氧化 | 内六角圆柱头螺钉(TAC21) | ||||
| RDA61 | 蝶形把手型 | 黑色阳极氧化 | 蝶形把手(黑色) | |||
| RDA62 | 本色阳极氧化 | 蝶形把手(白色) | ||||
DH7公差和垂直度均为开口槽加工前的标准。

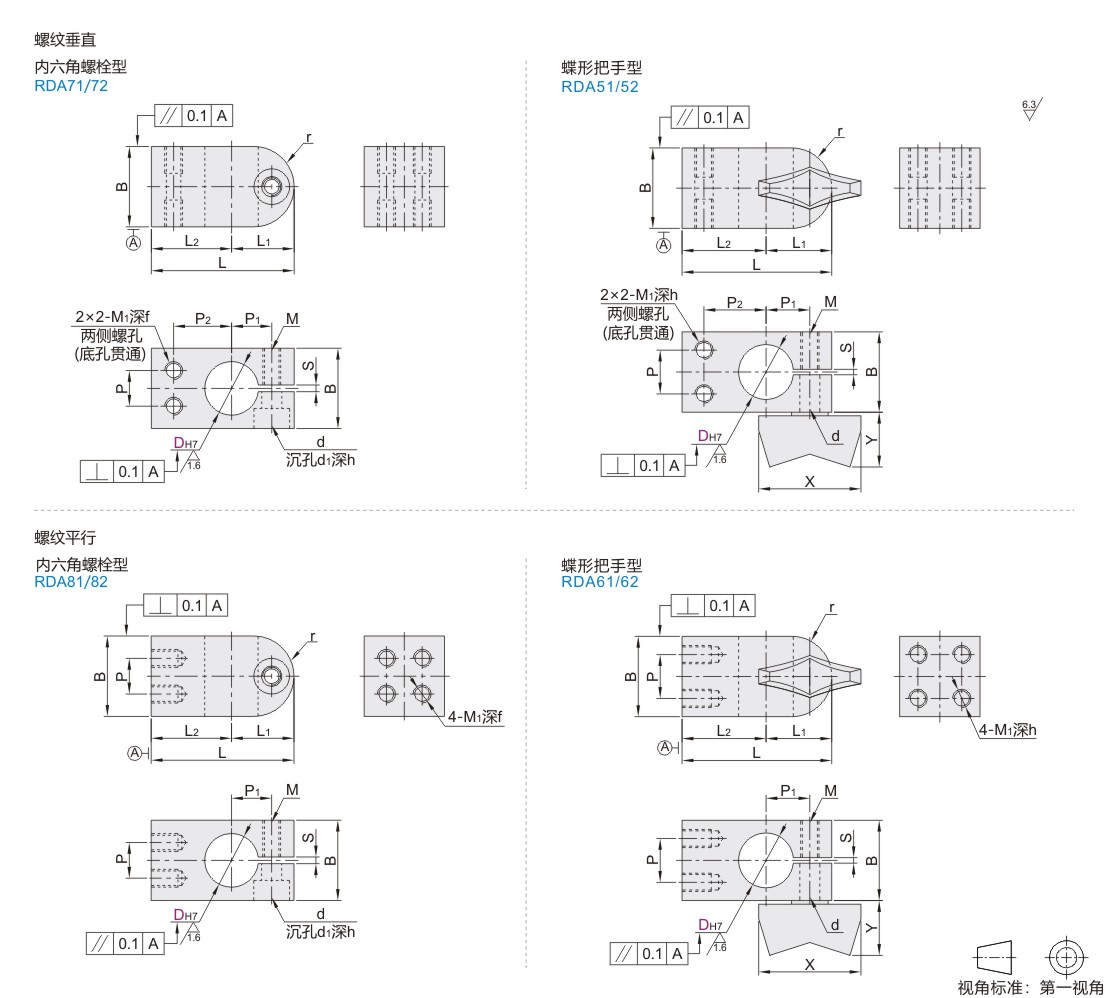

参数图
内六角螺栓型
| 型号 | B | L | L1 | L2 | r | P2 | M1 | f | P | P1 | S | M | 沉孔 | ||||||||||||||||||||||||||
| 代码 | DH7 |
d | d1 | h | |||||||||||||||||||||||||||||||||||
| 螺纹垂直 螺纹平行 RDA71 RDA81 RDA72 RDA82 |
6 | +0.012 0 | 10 | 21.5 | 10.5 | 11 | 5 | 8 | M2.6 | 4 | 5 | 6.5 | 1~1.3 | M3 | 3.5 | 6.5 | 3.5 | ||||||||||||||||||||||
| 8 | +0.015 0 | 12 | 25 | 11 | 14 | 6 | 10 | M3 | 5 | 6 | 7 | ||||||||||||||||||||||||||||
| 10 | 16 | 29.5 | 13.5 | 16 | 8 | 11 | M4 | 6 | 8 | 8.5 | 1.2~1.8 | M4 | 4.5 | 8 | 4.5 | ||||||||||||||||||||||||
| 12 | +0.018 0 | 18 | 32 | 14 | 18 | 9 | 13 | 9 | |||||||||||||||||||||||||||||||
| 15 | 22 | 41 | 18 | 23 | 11 | 17 | M5 | 8 | 12 | 12 | M5 | 5.5 | 9 | 5.5 | |||||||||||||||||||||||||
蝶形把手型
| 型号 | B | L | L1 | L2 | r | P2 | M1 | h | P | P1 | S | d | M | 蝶形把手 | |||||||||||||||||||||||||
| 代码 | DH7 |
X | Y | ||||||||||||||||||||||||||||||||||||
| 螺纹垂直 螺纹平行 RDA51 RDA61 RDA52 RDA62 |
6 | +0.012 0 | 10 | 21.5 | 10.5 | 11 | 5 | 8 | M2.6 | 4 | 5 | 6.5 | 1~1.3 | 3.5 | M3 | 18 | 10.5 | ||||||||||||||||||||||
| 8 | +0.015 0 | 12 | 25 | 11 | 14 | 6 | 10 | M3 | 5 | 6 | 7 | ||||||||||||||||||||||||||||
| 10 | 16 | 29.5 | 13.5 | 16 | 8 | 11 | M4 | 6 | 8 | 8.5 | 1.2~1.8 | 4.5 | M4 | ||||||||||||||||||||||||||
| 12 | +0.018 0 | 18 | 32 | 14 | 18 | 9 | 13 | 9 | |||||||||||||||||||||||||||||||
| 15 | 22 | 41 | 18 | 23 | 11 | 17 | M5 | 8 | 12 | 12 | 5.5 | M5 | 28 | 15 | |||||||||||||||||||||||||
-
