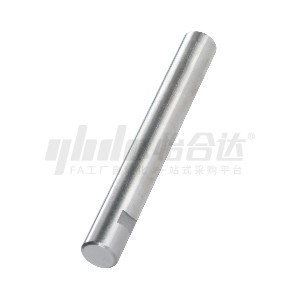

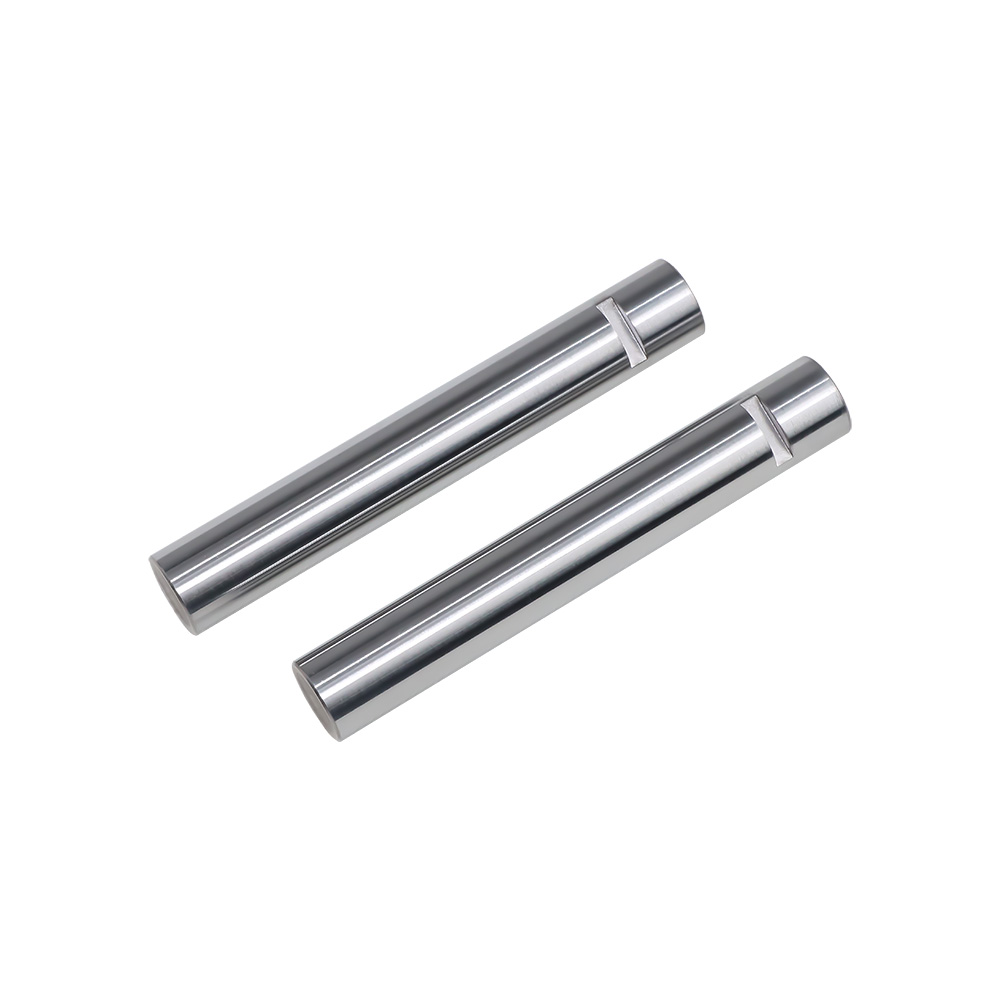

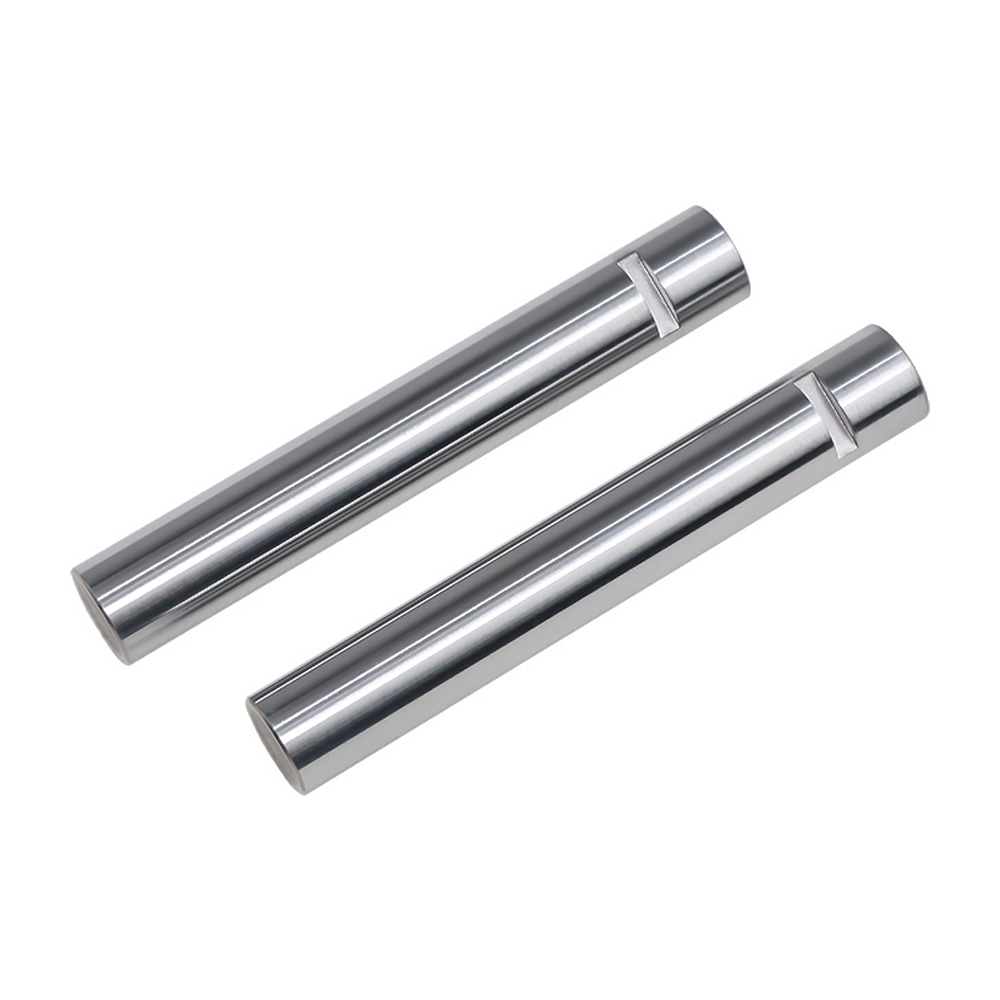

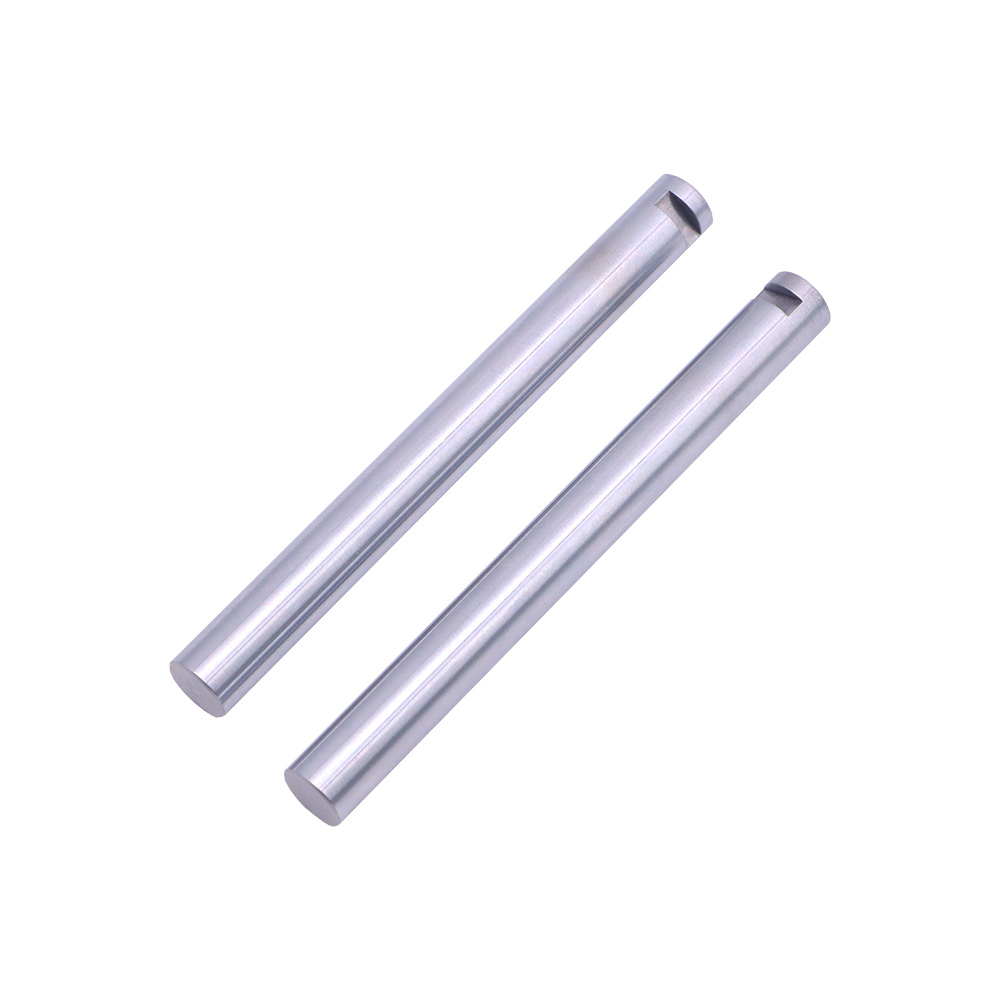

        实心导向轴 直杆型·带键槽型 D公差g6

        品牌名称：

        怡合达

        条件筛选：

        种类筛选 实心导向轴
        类型 无台阶
        轴公差 g6
        轴端形状 轴端不加工
        轴身加工 带键槽型

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            代码

            参数选型

            材质

            表面处理

            产品选型

            轴径D(mm)

            长度L(mm)

            15~1500
            /1

            平面距离端面距离A(mm)

            6~750
            /1

            规格参数

            3D预览

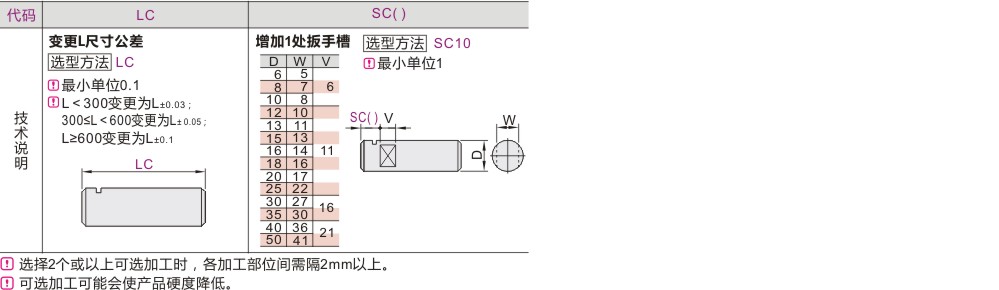

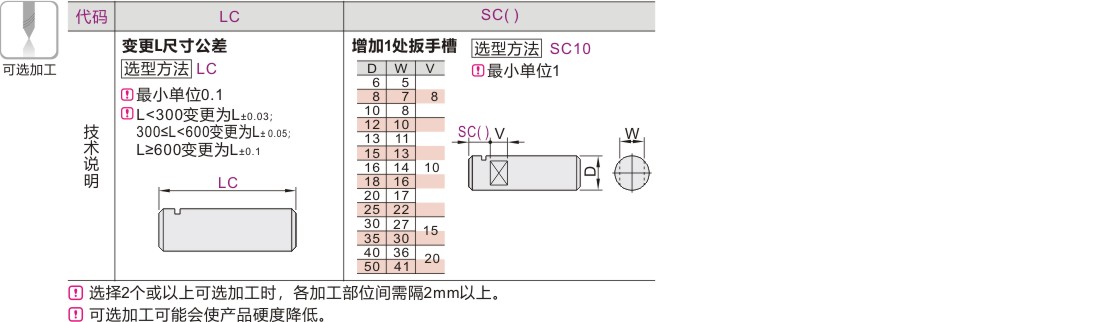

            可选加工参数

            产品简介

            材质图

            参数图

            材质图
            代码 类型 D公差 材质 硬度 表面处理
            国标 相当
            SAF01 带键槽型 g6 GCr15
            		 SUJ2
            		   高频淬火
              有效硬化层深度见P16
              淬火硬度
              GCr15                                                   HRC56~
              9Cr18Mo或同等硬度耐蚀钢         HRC55~
            		 —
            SAF02 镀硬铬，镀层硬度HV750~，镀层厚度3µm~
            SAF03 低温镀黑铭
            SAF06 9Cr18Mo
            或同等硬度耐蚀钢            		 SUS440C
            或同等硬度耐蚀钢            		 —
            SAF07 镀硬铬，镀层硬度HV750~，镀层厚度3µm~



            圆度/直线度/垂直度/同轴度/硬度变化/铭层分布，请参阅导向轴产品简介。

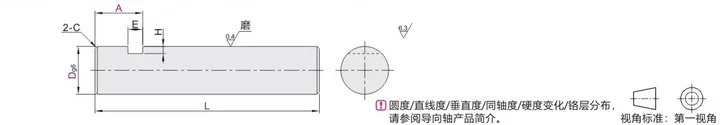

            参数图



            选型表

            型号 最小单位1 E H C
            代码 Dg6 L A

            SAF01

            SAF02

            SAF03

            SAF06

            SAF07

            		 6 -0.004
            -0.012            		 15~600
            		 A＝6~L/2
            3.1            		 2 0.5
            以下
            8 -0.005
            -0.014
            10 15~800
            12
            -0.006
            -0.017
            		 15~1000 3
            13 20~1000
            15
            16 25~1200
            18
            20 -0.007
            -0.020            		 5
            1.0
            以下
            25 30~1200
            30 30~1500 A＝8~L/2 5.1 7
            35 -0.007
            -0.020
            40 40~1500 8
            50 50~1500 10

            SAF03仅适用于D≤30且L≤500。
