图片仅供参考，请以已选的规格为准

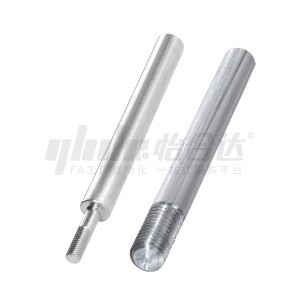

实心导向轴 一端外螺纹型·标准型 同径型 D公差g6
条件筛选：
类型 无台阶
轴公差 g6
轴端形状 一端外螺纹型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 14 项未选择
代码
参数选型
材质
精度等级
表面处理
轴身加工
形状筛选
直杆型
种类筛选
实心导向轴
轴端加工（右）
无加工
轴端加工（左）
外螺纹
产品选型
轴径D(mm)
长度L(mm)
20~1500
/1
台阶长度E(mm)
4~150
/1
螺纹长度B(mm)
2~155
/1
台阶直径P(mm)
规格参数
3D预览

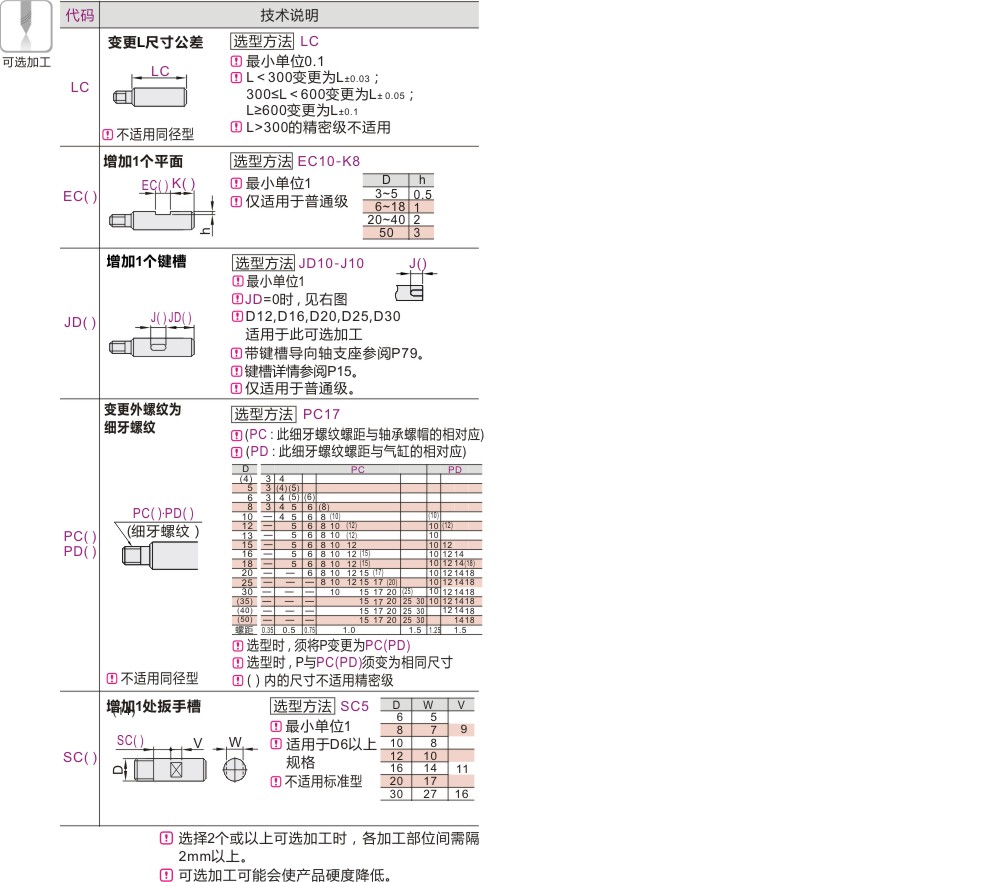

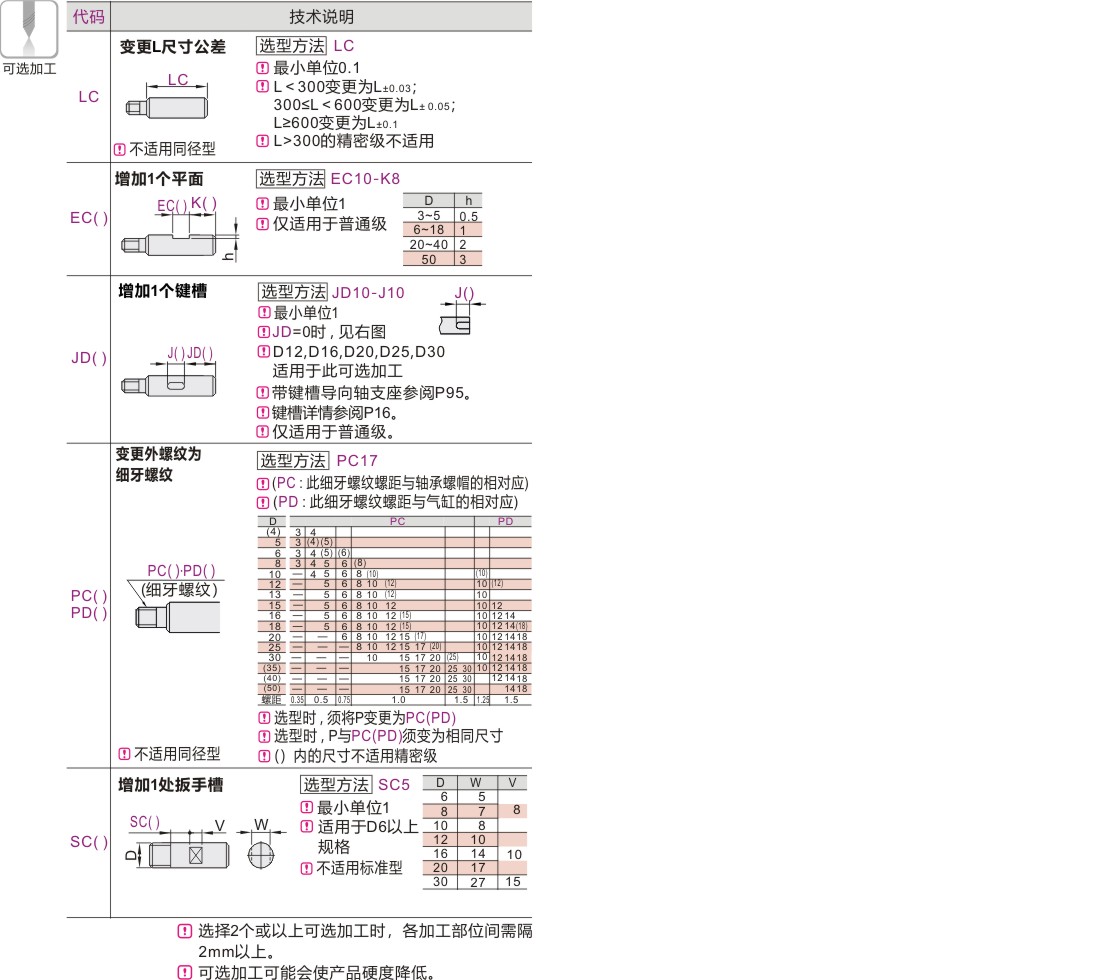

可选加工参数
产品简介
材质图
参数图
材质图
| 标准型 | 同径型 | D公差 | 材质 | 硬度 | 表面处理 | ||
| 普通级 | 精密级 | 国标 | 相当 | ||||
| SED01 | SED31 | SEE01 | g6 | GCr15 |
SUJ2 |
高频淬火 有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~ |
— |
| SED02 | SED32 | SEE02 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | ||||
| SED03 | — | SEE03 | 低温镀黑铭 | ||||
| SED06 | SED36 | SEE06 | 9Cr18Mo 或同等硬度 耐蚀钢 |
SUS440C 或同等硬度 耐蚀钢 |
— | ||
| SED07 | SED37 | SEE07 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | ||||

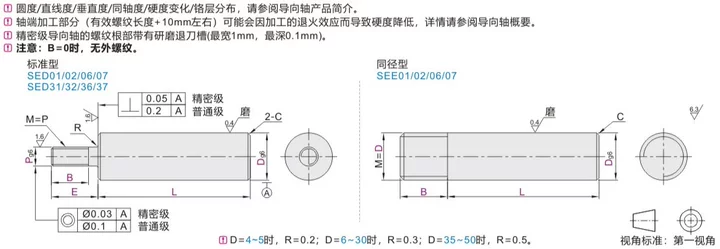

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。精密级导向轴的螺纹根部带有研磨退刀槽（最宽1mm，最深0.1mm）。注意：B=0时，无外螺纹。
D=4~5时，R=0.2；D=6~30时，R=0.3；D=35~50时，R=0.5。
参数图
SED01~07
| 型号 | 最小单位1 | P 选择 |
C | ||||
| 代码 | Dg6 | L | E | B | |||
|
SED01 SED02 SED03 SED06 SED07 |
4 | -0.004 -0.012 |
20~300 | E=2~P×5 |
|
3 | 0.2 以下 |
| 5 | 20~400 | 3 4 | |||||
| 6 | 20~600 | 3 4 5 6 | 0.5 以下 |
||||
| 8 | -0.005 -0.014 |
20~800 | 4 5 6 8 | ||||
| 10 | 5 6 8 10 | ||||||
| 12 | -0.006 -0.017 |
20~1000 | 5 6 8 10 12 | ||||
| 13 | 5 6 8 10 12 | ||||||
| 15 | 5 6 8 10 12 | ||||||
| 16 | 20~1200 | 5 6 8 10 12 | |||||
| 18 | 6 8 10 12 16 | ||||||
| 20 | -0.007 -0.020 |
8 10 12 16 | 1.0 以下 |
||||
| 25 | 8 10 12 16 20 24 | ||||||
| 30 | 20~1500 | 8 10 12 16 20 24 | |||||
| 35 | -0.009 -0.025 |
10 12 16 20 24 30 | |||||
| 40 | 12 16 20 24 30 | ||||||
| 50 | 16 20 24 30 | ||||||
SED03仅适用于D≤30且L≤500。
SED31~37
| 型号 | 最小单位1 | P 选择 |
C | ||||
| 代码 | Dg6 | L | E | B | |||
|
SED31 SED32 SED36 SED37 |
5 | -0.004 -0.012 |
20~300 | E=2~P×5 |
|
3 | 0.2以下 |
| 6 | 3 4 | 0.5以下 | |||||
| 8 | -0.005 -0.014 |
3 4 5 6 | |||||
| 10 | 20~350 |
4 5 6 8 | |||||
| 12 | -0.006 -0.017 |
5 6 8 10 | |||||
| 13 | 5 6 8 10 | ||||||
| 15 | 5 6 8 10 12 | ||||||
| 16 | 5 6 8 10 12 | ||||||
| 18 | 5 6 8 10 12 16 | ||||||
| 20 | -0.007 -0.020 |
25~450 | 6 8 10 12 16 | 1.0以下 | |||
| 25 | 8 10 12 16 20 | ||||||
| 30 | 8 10 12 16 20 24 | ||||||
SEE01~07
| 型号 | 最小单位1 | M | C | |||
| 代码 | Dg6 | L | B | |||
|
SEE01 SEE02 SEE03 SEE06 SEE07 |
3 | -0.002 -0.008 |
20~200 | 3~20 | 3 | 0.2以下 |
| 4 | -0.004 -0.012 |
20~300 | 4~25 | 4 | ||
| 5 | 20~400 | 4~30 | 5 | |||
| 6 | 20~600 | 5~35 | 6 | 0.5以下 | ||
| 8 | -0.005 -0.014 |
20~800 | 7~45 | 8 | ||
| 10 | 8~55 | 10 | ||||
| 12 | -0.006 -0.017 |
20~1000 | 9~65 | 12 | ||
| 16 | 20~1200 |
10~85 | 16 | |||
| 20 | -0.007 -0.020 |
13~105 | 20 | 1.0以下 | ||
| 30 | 20~1500 | 18~155 | 30 | |||
SEE03仅适用于D≤30且L≤500。
-
