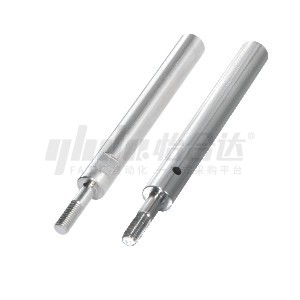

实心导向轴 一端外螺纹型·带扳手槽型 带通孔型 D公差g6

条件筛选:

类型 无台阶
轴公差 g6
轴端形状 一端外螺纹型

产品型号:

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息
3D模型
PDF下载
3D图库
常规选型
图纸选型

型号筛选

未生成型号,还有 16 项未选择

代码

参数选型

材质

精度等级

表面处理

轴身加工

形状筛选

直杆型
直杆型

种类筛选

实心导向轴
实心导向轴

轴端加工(右)

无加工
无加工

轴端加工(左)

外螺纹
外螺纹

产品选型

轴径D(mm)

长度L(mm)

20~1500
/1

台阶长度E(mm)

4~150
/1

螺纹长度B(mm)

2~150
/1

台阶直径P(mm)

扳手槽距离端面距离S(mm)

0~1485
/1

通孔距离端面距离H(mm)

4~1000
/1

规格参数

3D预览

可选加工参数

产品简介

材质图

参数图

材质图
带扳手槽型 带通孔型 D公差 材质 硬度 表面处理
普通级 精密级 普通级 国标 相当
SEF01 SEF31 SEJ01 g6 GCr15
SUJ2
  高频淬火
  有效硬化层深度见P16
  淬火硬度
  GCr15                                            HRC56~
  9Cr18Mo或同等硬度耐蚀钢   HRC52~
SEF02 SEF32 SEJ02 镀硬铬,镀层硬度HV750~,镀层厚度3µm~
SEF03 SEJ03 低温镀黑铭
SEF06 SEF36 SEJ06 9Cr18Mo
或同等硬度
耐蚀钢
SUS440C
或同等硬度
耐蚀钢
SEF07 SEF37 SEJ07 镀硬铬,镀层硬度HV750~,镀层厚度3µm~

注意:B=0时,无外螺纹。





D=6~30时,R=0.3;D=35~50时,R=0.5。
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布,请参阅导向轴产品简介
扳手槽、通孔、轴端加工部分(有效螺纹长度+10mm左右)可能会因加工的退火效应而导致硬度降低,详情请参阅导向轴概要。
精密级导向轴的螺纹根部带有研磨退刀槽(最宽1mm,最深0.1mm)。
通孔附近可能会因加工的退火效应导致的变形,使外径公差超出规定值。



参数图



SEJ01~07

型号 最小单位1 P
选择
通孔尺寸 C
代码 Dg6 L E B H d

SEJ01

SEJ02

SEJ03

SEJ06

SEJ07

8 -0.005
-0.014

20~800 E=2~P×5

  根据使用要求指定B尺寸

  B=0时,无外螺纹

    3  4  5  6

  根据使用要求指定H尺寸

  最小单位1

3 0.2以下
10         4  5  6  8
12 -0.006
-0.017
20~1000             5  6  8  10
13             5  6  8  10  12 4
15             5  6  8  10  12
16 20~1500
            5  6  8  10  12
18             5  6  8  10  12  16 6
20 -0.007
-0.020
                 6  8  10  12  16 1.0以下
25                       8  10  12  16  20  24 7
30 20~1200                       8  10  12  16  20  24

SEJ03仅适用于8≤D≤30且L≤500。



SEF31~37

型号 最小单位1 P
选择
扳手槽尺寸 C
代码 Dg6 L E B S W V

SEF31

SEF32

SEF36

SEF37

6 -0.004
-0.012
20~300 E=2~P×5

  根据使用要求指定B尺寸

  B=0时,无外螺纹

    3  4

  根据使用要求指定S尺寸

  最小单位1

  扳手槽尺寸参阅导向轴产品简介

5 8 0.5
以下
8 -0.005
-0.014

    3  4  5  6 7
10
20~350
        4  5  6  8   8
12 -0.006
-0.017
            5  6  8  10   10 10
13             5  6  8  10   11
15             5  6  8  10  12 13
16             5  6  8  10  12 14
18             5  6  8  10  12  16 16
20 -0.007
-0.020
25~450                  6  8  10  12  16 17 1.0
以下
25                       8  10  12  16  20   22
30                       8  10  12  16  20  24 27 15



SEF1~7

型号 最小单位1 P
选择
扳手槽尺寸 C
代码 Dg6 L E B S W V

SEF01

SEF02

SEF03

SEF06

SEF07

6 -0.004
-0.012
20~600 E=2~P×5

  根据使用要求指定B尺寸

  B=0时,无外螺纹

    3  4  5

  根据使用要求指定S尺寸

  最小单位1

  扳手槽尺寸   参阅导向轴产品简介

5 8 0.5
以下
8 -0.005
-0.014

20~800     3  4  5  6 7
10         4  5  6  8   8
12 -0.006
-0.017
20~1000             5  6  8  10   10 10
13             5  6  8  10  12 11
15             5  6  8  10  12 13
16 20~1200
            5  6  8  10  12 14
18             5  6  8  10  12  16 16
20 -0.007
-0.020
                 6  8  10  12  16 17 1.0
以下
25                      8  10  12  16  20  24 22
30 20~1500                      8  10  12  16  20  24 27 15
35 -0.009
-0.025
                          10  12  16  20  24  30 30
40                                  12  16  20  24  30 36 20
50                                         16  20  24  30 41

SEF03仅适用于D≤30且L≤500。
