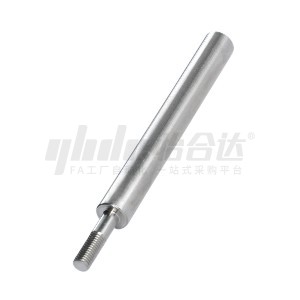

实心导向轴 一端外螺纹型·带退刀槽型 D公差g6
条件筛选：
种类筛选 实心导向轴
类型 无台阶
轴公差 g6
轴端形状 一端外螺纹型
轴身加工 带退刀槽型
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
材质
精度等级
表面处理
产品选型
轴径D(mm)
长度L(mm)
20~1500
/1
台阶长度E(mm)
5~150
/1
外螺纹M(mm)
规格参数
3D预览

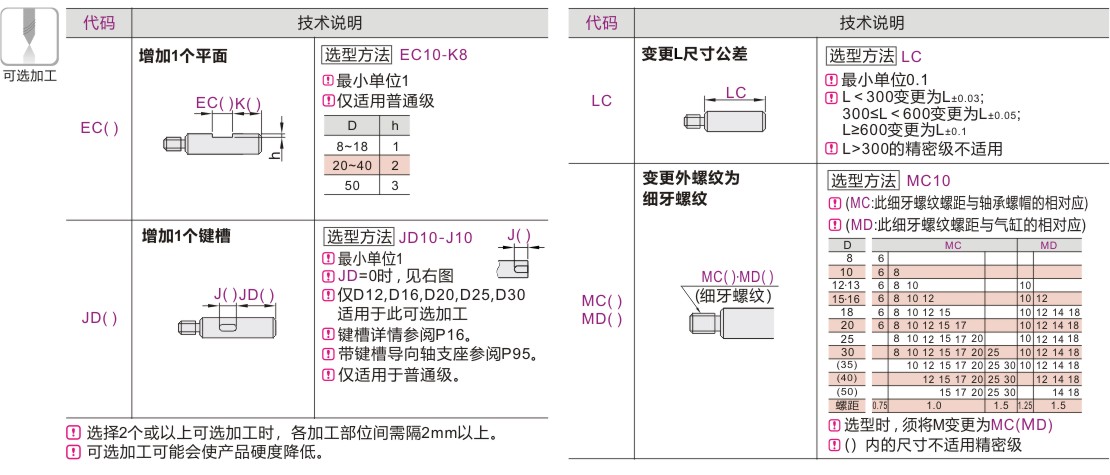

可选加工参数
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 精度 等级 |
D公差 | 材质 | 硬度 | 表面处理 | ||
| 国标 | 相当 | |||||||
| SEK01 | 一端外螺纹型 | 带退刀槽型 | 普通级 |
g6 | GCr15 |
SUJ2 |
高频淬火 有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~ |
— |
| SEK02 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SEK06 | 9Cr18Mo 或同等硬度 耐蚀钢 |
SUS440C 或同等硬度 耐蚀钢 |
— | |||||
| SEK07 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SEK31 | 精密级 | GCr15 | SUJ2 | — | ||||
| SEK32 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
| SEK36 | 9Cr18Mo 或同等硬度 耐蚀钢 |
SUS440C 或同等硬度 耐蚀钢 |
— | |||||
| SEK37 | 镀硬铬，镀层硬度HV750~，镀层厚度3µm~ | |||||||
圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

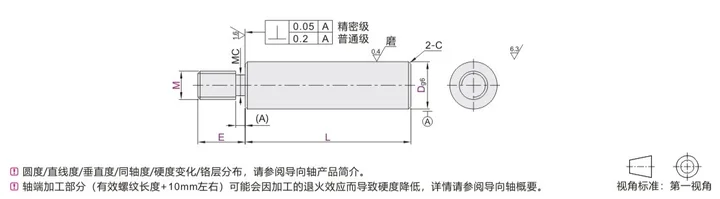

参数图
SEK01~07
| 型号 | 最小单位1 | M 选择 |
C | |||
| 代码 | Dg6 | L | E | |||
|
SEK01 SEK02 SEK06 SEK07 |
8 | -0.005 -0.014 |
20~800 | E=5~M×3 | 6 | 0.5 以下 |
| 10 | 6 8 | |||||
| 12 | -0.006 -0.017 |
20~1000 | 6 8 10 | |||
| 13 | 6 8 10 12 | |||||
| 15 | 6 8 10 12 | |||||
| 16 | 20~1200 | 6 8 10 12 | ||||
| 18 | 6 8 10 12 16 | |||||
| 20 | -0.007 -0.020 |
6 8 10 12 16 | 1.0 以下 |
|||
| 25 | 6 8 10 12 16 20 24 | |||||
| 30 | 20~1500 | 8 10 12 16 20 24 | ||||
| 35 | -0.009 -0.025 |
10 12 16 20 24 30 | ||||
| 40 | 12 16 20 24 30 | |||||
| 50 | 16 20 24 30 | |||||
SEK31~37
| 型号 | 最小单位1 | M 选择 |
C | |||
| 代码 | Dg6 | L | E | |||
|
SEK31 SEK32 SEK36 SEK37 |
8 | -0.005 -0.014 |
20~300 | E=5~M×3 | 6 | 0.5 以下 |
| 10 | 20~350 |
6 8 | ||||
| 12 | -0.006 -0.017 |
6 8 10 | ||||
| 13 | 6 8 10 | |||||
| 15 | 6 8 10 12 | |||||
| 16 | 6 8 10 12 | |||||
| 18 | 6 8 10 12 16 | |||||
| 20 | -0.007 -0.020 |
20~450 | 6 8 10 12 16 | 1.0 以下 |
||
| 25 | 6 8 10 12 16 20 | |||||
| 30 | 8 10 12 16 20 24 | |||||
| 螺纹退刀槽尺寸 | |||
| M | 螺距 | MC | （A） |
| 6 | 1.0 | 4.4 (4.2) |
2 |
| 8 | 1.25 | 6.0 | 3 |
| 10 | 1.5 | 7.7 | |
| 12 | 1.75 | 9.4 | 4 |
| 16 | 2.0 | 13.0 | |
| 20 | 2.5 | 16.4 | 5 |
| 24 | 3.0 | 19.6 | |
| 30 | 3.5 | 25.0 | |
M6的MC（）内尺寸为精密级
-
