管型导向轴两端内螺纹型两端内螺纹带扳手槽型一端外螺纹型一端外螺纹带扳手槽型 D公差g6

条件筛选：

种类筛选管型导向轴

材质 SUJ2

表面处理镀硬铬

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

引导式选型

SKU信息

3D模型

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 11 项未选择

代码

参数选型

轴端形状

轴身加工

产品选型

轴径Dmm

长度Lmm

20~1500

/1

台阶长度Emm

2~150

/1

内螺纹Mmm

螺纹长度Amm

0~145

/1

内螺纹Nmm

台阶直径Pmm

扳手槽距离端面距离Smm

0~1484

/1

技术图档

全部型号

3D预览

技术图档（二）

可选加工参数

产品简介

材质图

材质图

参数图

SLF01

SLF01

材质图

参数图

材质图

参数图

材质图

代码	类型	D公差	材质		硬度	表面处理
			国标	相当
SLF01	两端内螺纹型	g6	GCr15	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~	镀硬铬，镀层硬HV750~ 镀层厚度3μm~
SLF11	两端内螺纹带扳手槽型
SLF21	一端外螺纹型
SLF31	一端外螺纹带扳手槽型

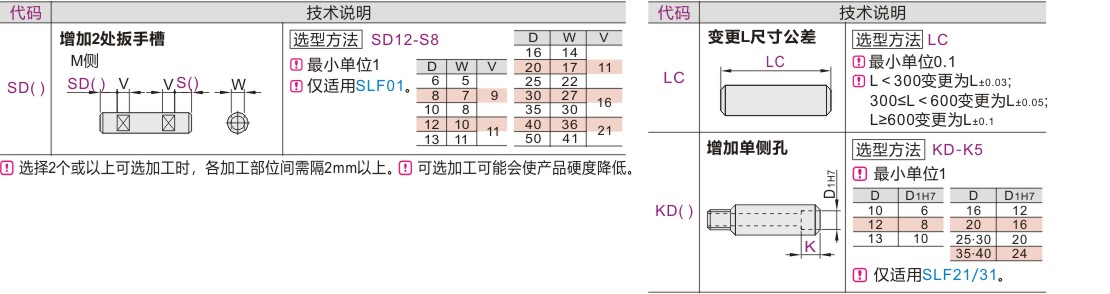

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介。

管孔内部、内螺纹部未经过镀铬处理，可能会生锈。田扳手槽两侧15mm可能会超出圆度、外径公差的精度范围。

扳手槽、轴端加工部分(有效螺纹长度+10mm左右)可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

注意：A=0时，无外螺纹。

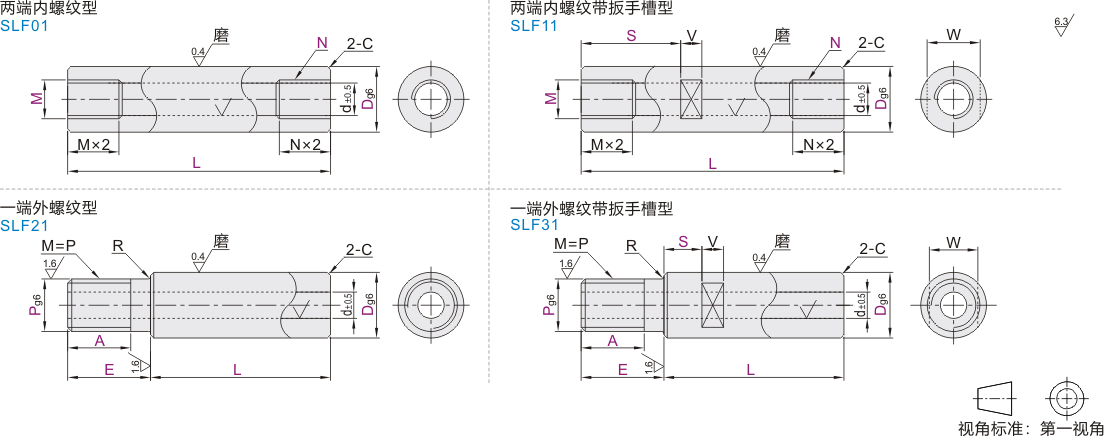

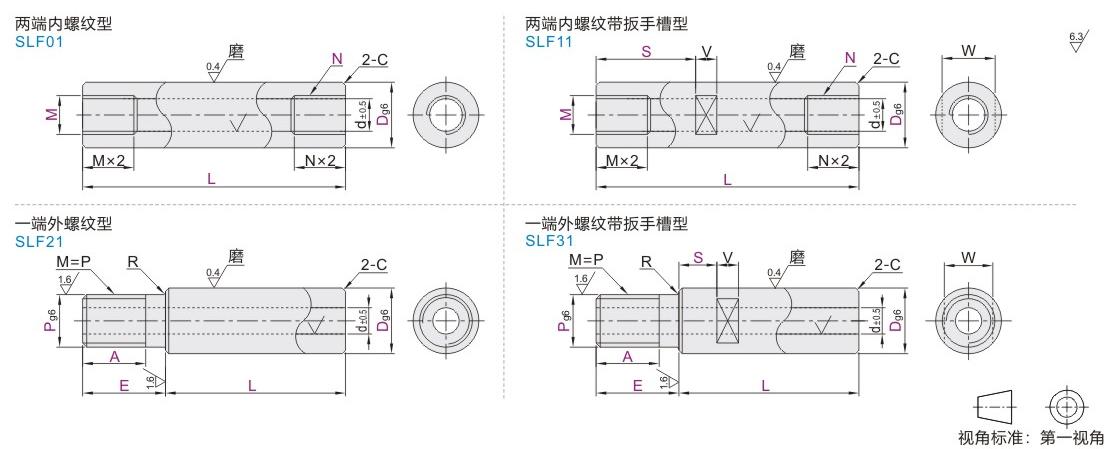

参数图

SLF01

型号			L 最小单位1	M·N 选择	d	C
代码	Dg6		L 最小单位1	M·N 选择	d	C
SLF01	6	-0.004 -0.012	20~600	3	2	0.5 以下
	8	-0.005 -0.014	20~800	4 5	3
	10	-0.005 -0.014	20~800	5 6	4
	12	-0.006 -0.017	30~1000	8 T1( RC1/8)	6
	13		40~1000	10 T1( RC1/8)	7
	16		45~1200	12 T2( RC1/4)	8
	20	-0.007 -0.020	60~1200	16 T3( RC3/8)	14	1.0 以下
	25		75~1200	20	15
	30		75~1500	20	17
	35	-0.009 -0.025	90~1500	24	19
	40		90~1500	24 30	20
	50		115~1500	30	26

SLF11

型号			L 最小单位1	M·N 选择	扳手槽尺寸			d	C
代码	Dg6		L 最小单位1	M·N 选择	S	W	V	d	C
SLF11	6	-0.004 -0.012	20~600	3	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	2	0.5 以下
	8	-0.005 -0.014	20~800	4 5		7		3
	10	-0.005 -0.014	20~800	5 6		8		4
	12	-0.006 -0.017	30~1000	8 T1( RC1/8)		10	10	6
	13		40~1000	10 T1( RC1/8)		11		7
	16		45~1200	12 T2( RC1/4)		14		8
	20	-0.007 -0.020	60~1200	16 T3( RC3/8)		17		14	1.0 以下
	25		75~1200	20		22		15
	30		75~1500	20		27	15	17
	35	-0.009 -0.025	90~1500	24		30	15	19
	40		90~1500	24 30		36	20	20
	50		115~1500	30		41	20	26

SLF21

型号			最小单位1			P 选择	d	R	C
代码	D_g6		L	E	A
SLF21	6	-0.004 -0.012	20~598	E=2~P×5	根据使用要求指定 A尺寸 A =0时, 无外螺纹	6	2	0.3	0.5 以下
	8	-0.005 -0.014	20~798			8	3
	10					8 10	4
	12	-0.006 -0.017	20~998			1012	6
	13					12	7
	16		20~1198			16	8
	20	-0.007 -0.020				20	14		1.0 以下
	25					24	15
	30		20~1498			2430	17
	35	-0.009 -0.025				30	19	0.5
	40						20

SLF31

型号			最小单位1			P 选择	扳手槽尺寸			d	R		C
代码	Dg6		L	E	A		S	W	V
SLF31	6	-0.004 -0.012	20~598	E=2~P×5	根据使用要求指定 A尺寸 A =0时，无外螺纹	6	根据使用要求指定 S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	2	0.3		0.5 以下
	8	-0.005 -0.014	20~798			8		7		3
	10					8 10		8		4
	12	-0.006 -0.017	20~998			10 12		10	10	6
	13					12		11		7
	16		20~1198			16		14		8
	20	-0.007 -0.020				20		17		14			1.0 以下
	25					24		22		15
	30		20~1498			24 30		27	15	17
	35	-0.009 -0.025				30		30		19	0.5
	40							36	20	20
