        内六角圆柱头螺钉 标准型 ML40Cr材质 强度等级12.9 镀镍/镀达克罗 全牙/半牙 粗牙

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        主体材质 ML40Cr
        主体表面处理 镀达克罗
        品名 内六角圆柱头螺钉
        螺纹种类 粗牙
        强度等级 12.9
        分类 内六角机螺钉
        螺纹结构 全牙/半牙
        标准号 GB/T70.1

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 螺纹 材质 表面处理 强度等级
            TAC02 标准型 全牙/半牙 粗牙 ML40Cr 镀镍 12.9
            TAC22 全牙
            TAC03 全牙/半牙 镀达克罗





            适用标准：GB/T 70.1-2000、DIN 912-1983

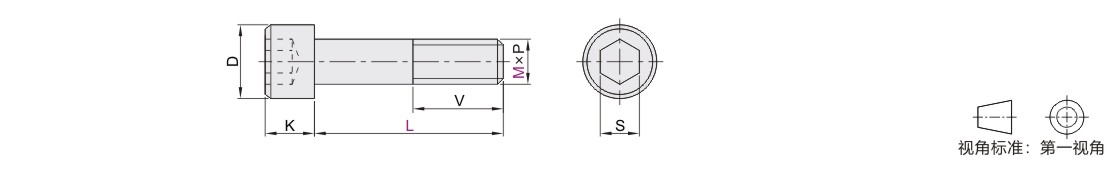

            参数图



             选型表

            型号 L V P D K S
            代码 M 螺距 max min max min max min
            镀镍(全牙/半牙)
            TAC02            		 2 4  5  6  8  10  12  14  16        20 全牙 0.4 3.98 3.62 2 1.86 1.56 1.52
            2.5 4  5  6  8  10  12        16  18  20 0.45 4.68 4.32 2.5 2.36 2.06 2.02
            3     5  6  8  10  12  14  16        20  25 0.5 5.68 5.32 3 2.86 2.58 2.52
                                                                       30  35  40        50 18
            4     5  6  8  10  12  14  16        20  25 全牙 0.7 7.22 6.78 4 3.82 3.08 3.02
                                                                       30  35  40  45  50  55  60  65  70  75 20
            5         6  8  10  12  14  16        20  25  30 全牙 0.8 8.72 8.28 5 4.82 4.095 4.02
                                                                             35  40  45  50  55  60  65  70  75  80 22
            6             8  10  12  14  16        20  25  30 全牙 1 10.22 9.78 6 5.7 5.14 5.02
                                                                                   40  45  50  55  60  65  70  75  80 24
            8                       12         16        20  25  30  35 全牙 1.25 13.27 12.73 8 7.64 6.14 6.02
                                                                                   40  45  50  55  60 28
            10                                    16        20  25  30  35  40 全牙 1.5 16.27 15.73 10 9.64 8.175 8.025
                                                                                          45  50  55  60 32
            12                                    16        20  25  30  35  40  45  50 全牙 1.75 18.27 17.73 12 11.57 10.175 10.025
                                                                                                      55  60 36
            镀镍(全牙)
            TAC22            		 3           30  35  40   全牙 0.5 5.68 5.32 3 2.86 2.58 2.52
            4           30  35  40  45  50 0.7 7.22 6.78 4 3.82 3.08 3.02
            5           30  35  40  45  50 0.8 8.72 8.28 5 4.82 4.095 4.02
            6                       40  45  50  55  60  65  70  75  80 1 10.22 9.78 6 5.7 5.14 5.02
            镀达克罗(全牙/半牙)
            TAC03            		 3    5  6  8  10  12        16  20  25 全牙  0.5 5.68 5.32 3 2.86  2.58  2.52
                                                                30  35  40        50        18
            4    5  6  8  10  12        16  20  25 全牙 0.7 7.22    6.78 4    3.82 3.08 3.02
                                                                30  35  40  45  50  55  60  65  70  75 20
            5        6  8  10  12  14  16  20  25  全牙  0.8 8.72 8.28 5 4.82  4.095  4.02
                                                                30  35  40  45  50  55  60  65  70  75  80 22
            6            8  10  12  14  16  20  25  30 全牙 1 10.22 29.78 6 5.7 5.14 5.02
                                                                             40  45  50  55  60  65  70  75  80 24
            8                      12         16  20  25  30  35  40 全牙 1.25 13.27 12.73 8 7.64 6.14 6.02
            10                                   16  20  25  30  35  40 1.5 16.27 15.73 10 9.64 8.175 8.025
