产品选型
M
L
图片仅供参考，请以已选的规格为准

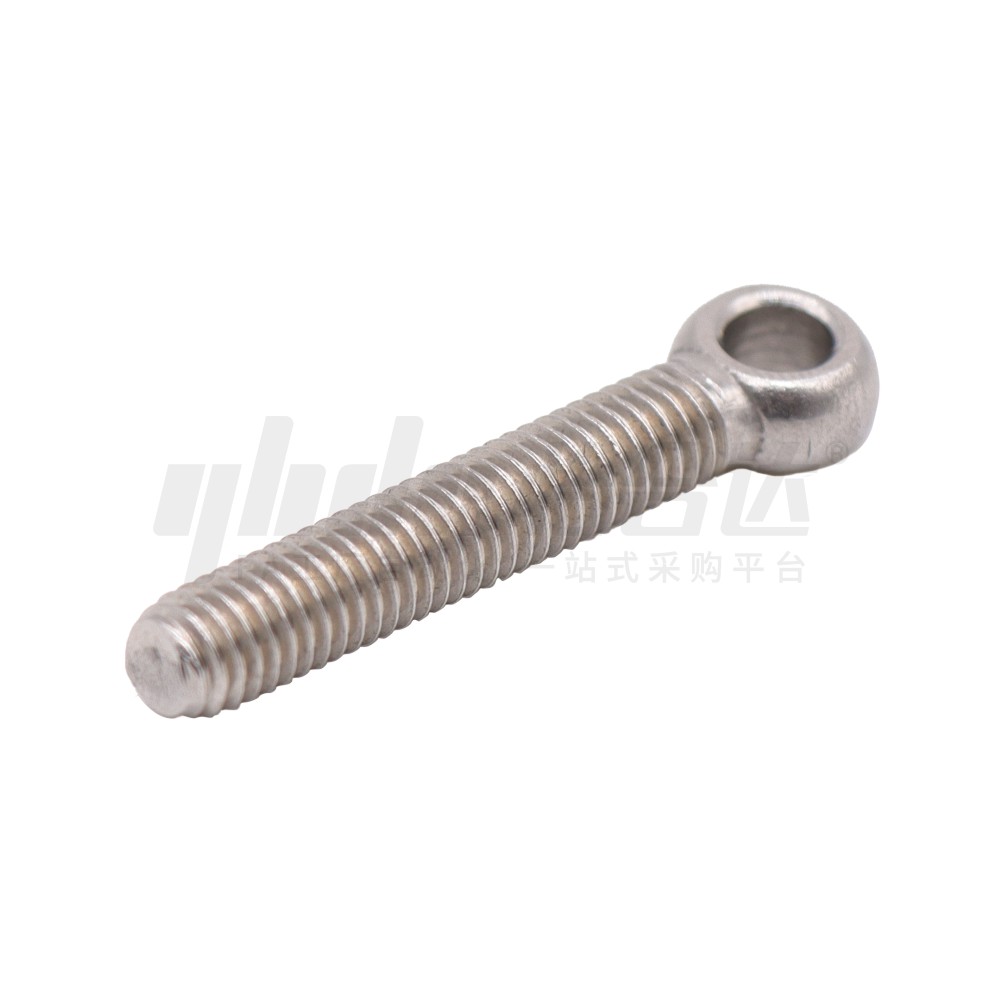

活节螺栓 全牙 半牙 粗牙 SUS304材质
条件筛选：
主体材质 SUS304
主体表面处理 无
螺纹种类 粗牙
分类 活节螺栓
螺纹结构 全牙/半牙
标准号 GB /T 798-2021
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 表面处理 | 适用标准 | ||||||||||||||||||||||
| 国标 | 相当 | |||||||||||||||||||||||||
| TAH65 | 活节螺栓 | OCr18Ni9 | SUS304 | 一 | GB/T798-2021 | |||||||||||||||||||||
参数图
选型表
| 型号 | L | V | P 螺距 |
d | S | D | ||||
| 代码 | M | |||||||||
| TAH65 | 5 | 25 30 35 40 | 全牙 | 0.8 | 4 | +0.4 +0.1 |
4.4 | +0.2 -0.1 |
8.4 | ±0.3 |
| 45 50 60 70 | 40 | |||||||||
| 6 | 20 25 30 45 | 全牙 | 5 | 5.3 | 11.2 | |||||
| 50 55 60 70 90 100 | 40 | 1 | ||||||||
| 8 | 20 25 30 35 40 45 50 55 | 全牙 | 1.25 | 6 | 7.2 | 13.7 | ||||
| 55A 60 65 70 80 90 100 110 120 130 140 | 40 | |||||||||
| 10 | 25 30 35 40 45 50 | 全牙 | 1.5 | 8 | 9.2 | 16.7 | ||||
| 55 65 70 80 90 100 120 130 140 150 | 50 | |||||||||
| 12 | 40 45 50 60 65 70 | 全牙 | 1.75 | 10 | +0.5 +0.1 |
11.2 | ±0.3 | 19.6 | ±0.2 | |
| 75 80 85 90 100 110 120 130 140 150 | 60 | |||||||||
| 16 | 60 70 | 全牙 | 2.0 | 12 | 17.7 | 28 | ±0.5 | |||
| 90 100 110 120 130 140 150 160 | 70 | |||||||||
| 20 | 80 90 | 全牙 | 2.5 | 16 | 21.7 | 33.7 | ±0.3 | |||
| 100 110 120 130 140 150 | 80 | |||||||||
V尺寸为参考值。
-
