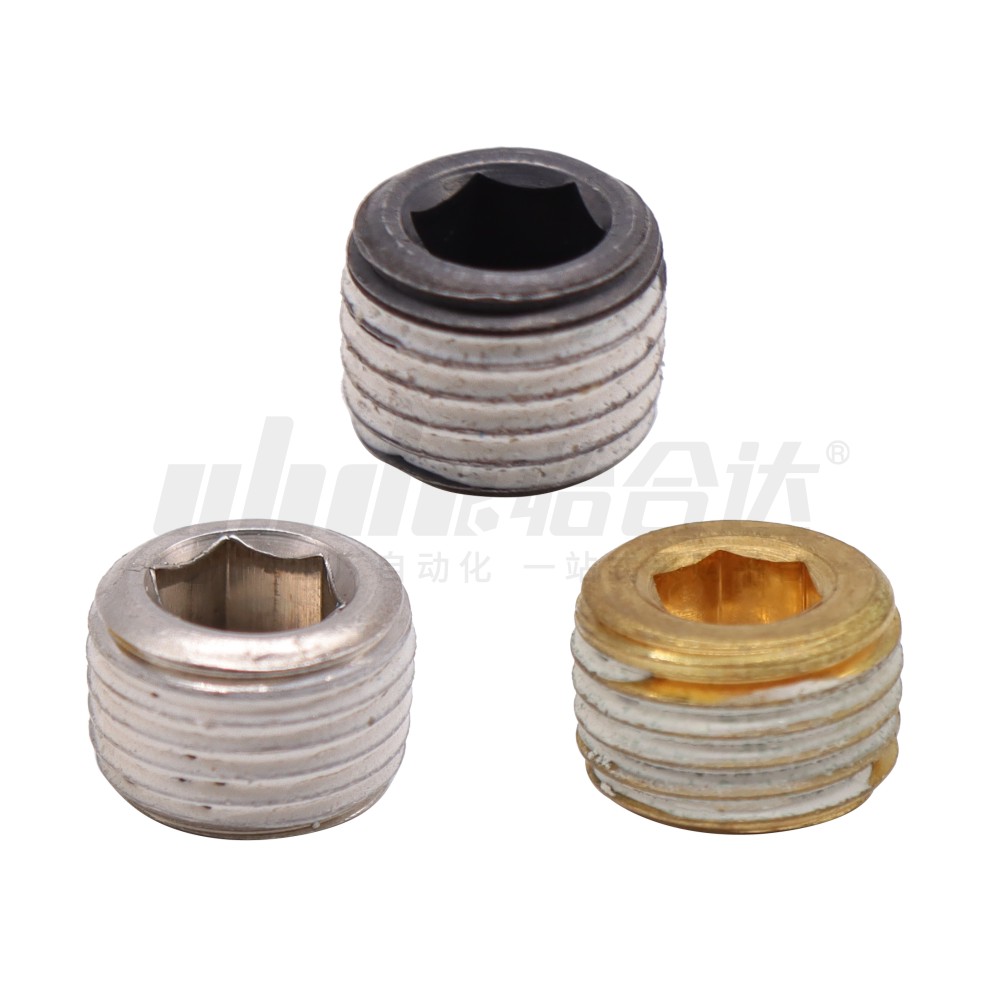

        锥形沉头螺塞 带密封胶 ML40Cr材质/SUS304HC材质/铜H65材质 粗牙

        品牌名称：

        怡合达

        条件筛选：

        类型 带密封胶
        品名 锥形沉头螺塞
        螺纹种类 粗牙
        分类 紧定螺钉

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码                 类型
            		   材质 硬度 表面处理 强度等级
            TAN01 锥形沉头
            螺塞            		 带密封胶 ML40Cr 39~44HRC 发黑 12.9
            TAN02 镀镍
            TAN03 SUS304HC 一 一 A2-70
            TAN04 铜(H65) 一



            TAN01的密封胶上有防锈油，不影响产品的使用功能。

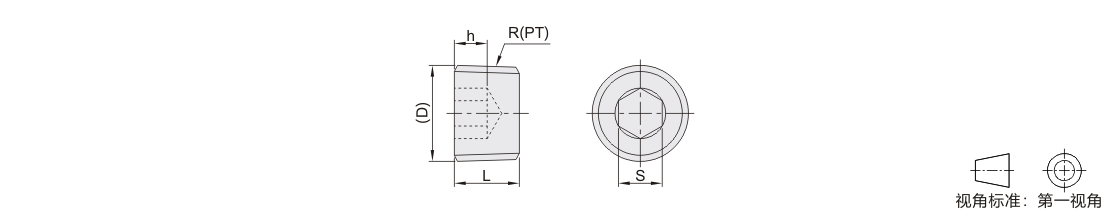

            参数图


            选型表

            型号
            		 R(PT)
            		 (D)
            		 h
            		 S
            		 L
            代码 规格
            TAN01
            TAN02
            TAN03
            TAN04            		 1* R1/16 7.72  2.5  4  6
            2* R1/8 9.728  3  5  7
            3* R1/4 13.157  4.4  6  9
            4  R3/8 16.662  5  8 10
            5  R1/2 20.955  6  10  12
            6  R3/4 26.441  7  14  14
            7  R1 33.294  9  17  16.5
            8  R1 1/4 41.91  10  22 19
            9  R1 1/2 47.803
            10  R2 59.61  11  22



            TAN03仅适用带*规格：TAN04仅适用规格1、2、3、4、5。
