产品选型
M
图片仅供参考，请以已选的规格为准
吊环螺母 标准型/高脚型 SS400材质/SUS304材质
条件筛选：
分类 吊环螺母
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
|
| 国标 | 相当 | |||
| TBF21 | 标准型 | Q235 | SS400 | 镀锌 |
| TBF22 | 0Cr18Ni9 | SUS304 | 一 | |
| TBF26 | 高脚型 | |||
TBF21/22适用标准：DIN 582-2010

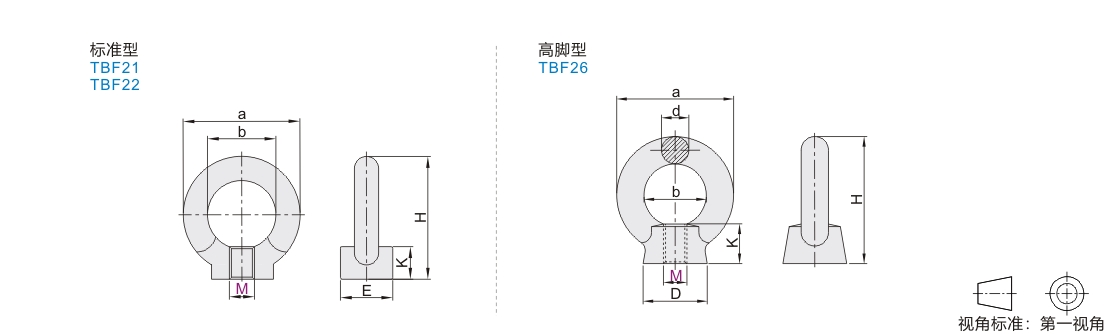

参数图
标准型
| 型号 |
a |
b | H | E |
K |
||||||
| 代码 | M | max | min | max | min | max | min | max | min | max | min |
| (SS400) TBF21 (SUS304) TBF22 |
8 | 37.1 | 35.5 | 20.5 | 19.1 | 37.1 | 35.5 | 20.9 | 19.5 | 9.4 | 8 |
| 10 | 46.1 | 44.5 | 25.5 | 24.1 | 46.1 | 44.5 | 25.9 | 24.5 | 10.9 | 9.5 | |
| 12 | 55.1 | 53.5 | 30.5 | 29.1 | 54.1 | 52.5 | 30.9 | 29.5 | 11.9 | 10.5 | |
| 16 | 64.1 | 62.5 | 35.5 | 33.9 | 63.1 | 61.5 | 36.1 | 34.5 | 13.9 | 12.5 | |
| 20 | 73.1 | 71.5 | 40.5 | 38.9 | 72.1 | 70.5 | 41.1 | 39.5 | 16.9 | 15.5 | |
高脚型
| 型号 | a |
b |
d |
H |
D |
K |
|
| 代码 | M | ||||||
| TBF26 | 6 | 26 | 16 | 5.3 | 33 | 12 | 12 |
| 8 | 31.5 | 20 | 5.9 | 40 | 15.3 | 14 | |
| 10 | 40.5 | 25 | 7.7 | 48 | 19.4 | 15 | |
| 12 | 48 | 30 | 9.4 | 60 | 23.7 | 21.5 | |
| 16 | 60 | 35 | 12.2 | 72 | 28 | 25 | |
| 20 | 68.5 | 40 | 14.8 | 83 | 33.6 | 30 | |
| 24 | 89 | 50 | 19.4 | 108 | 37.3 | 44 | |
-
