查看大图
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
强度等级
类型
产品选型
公称直径M(mm)
螺纹长度V(mm)
长度L(mm)
图片仅供参考，请以已选的规格为准
盖板螺钉 内六角圆柱头/短头/超短头/盘头型 SUS304材质 粗牙
品牌名称：
怡合达
条件筛选：
主体材质 SUS304
品名 盖板螺钉
螺纹种类 粗牙
分类 非标螺钉
螺纹结构 全牙
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 螺纹 | 材质 | 强度等级 | |
| 国际 | 相当 | ||||
| TBH32 | 内六角圆柱头型 | 粗牙 | 0Cr18Ni9 | SUS304 | A2-70 |
| TBH33 | 内六角短头型 | — | |||
| TBH34 | 内六角超短头型 | ||||
| TBH35 | 内六角盘头型 | A2-50 | |||

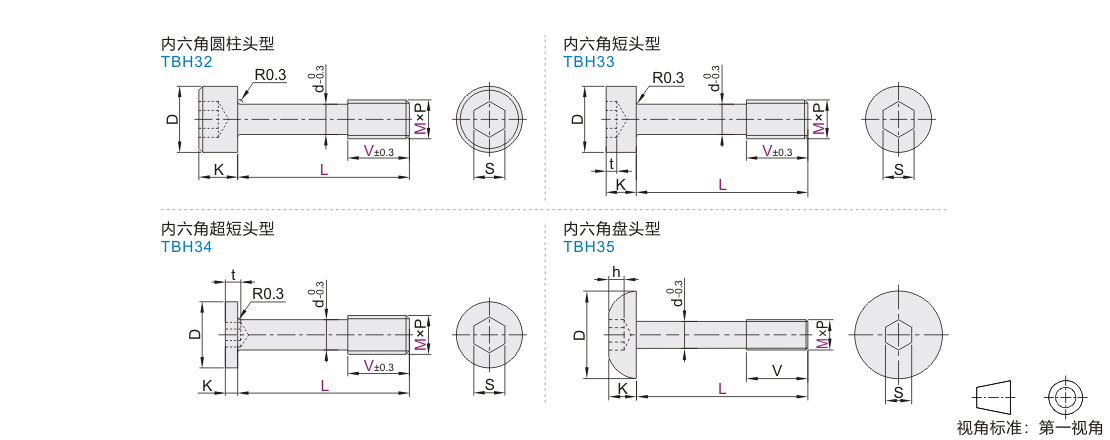

参数图
内六角圆柱头型
| 型号 | V |
L |
P 螺 距 |
D |
K |
S |
d |
|
| 代码 | M | |||||||
| TBH32 | 2 | 2.5 | 4 6 8 10 12 16 | 0.4 | 3.8 | 2 | 1.5 | 1.5 |
| 3 | 2 | 4 6 8 10 12 16 | 0.5 | 5.5 | 3 | 2.5 | 2.2 | |
| 4 | 8 10 12 16 20 | |||||||
| 4 | 3 | 6 8 10 12 16 | 0.7 | 7 | 4 | 3 | 3 | |
| 5 | 10 12 16 20 | |||||||
| 5 | 3 | 8 10 12 16 20 | 0.8 | 8.5 | 5 | 4 | 3.9 | |
| 6 | 12 16 20 25 | |||||||
| 6 | 4 | 8 10 12 16 20 | 1.0 | 10 | 6 | 5 | 4.5 | |
| 8 | 12 16 20 25 30 | |||||||
| 8 | 5 | 8 10 12 16 20 | 1.25 | 13 | 6 | 6 | 6.3 | |
| 10 | 20 25 30 40 | 8 | ||||||
内六角短头型
| 型号 | V |
L |
P 螺 距 |
D |
K |
S |
d |
tmax | |
| 代码 | M | ||||||||
| TBH33 | 3 |
2 | 6 8 | 0.5 |
5.5 |
2 |
2 |
2.2 |
1.5 |
| 3.5 | 6 8 10 12 | ||||||||
| 4 | 8 10 12 16 | ||||||||
| 4 |
3 | 6 8 10 12 16 | 0.7 |
7 |
2.8 |
2.5 |
3 |
2.3 | |
| 5 | 10 12 16 20 | ||||||||
| 5 | 6 | 12 16 20 25 | 0.8 | 8.5 | 3.5 | 3 | 3.9 | 2.7 | |
| 6 | 4 | 12 16 | 1.0 | 10 | 4 | 4 | 4.5 | 3 | |
| 8 | 12 20 25 30 | ||||||||
内六角超短头型
| 型号 | V |
L |
P 螺 距 |
D |
K |
S |
d |
tmax | |
| 代码 | M | ||||||||
| TBH34 | 3 |
2 | 5 6 8 10 | 0.5 |
6 |
1.3 |
1.5 |
2.2 |
2 |
| 3.5 | 6 8 10 | ||||||||
| 4 | 8 10 | ||||||||
| 4 |
3 | 6 8 10 12 | 0.7 |
8 | 1.5 |
2 |
3 |
2.5 | |
| 5 | 10 12 | ||||||||
| 5 | 3 | 8 10 12 16 | 0.8 | 9 | 3 | 3.9 | 3 | ||
| 6 | 12 16 | ||||||||
| 6 | 4 | 8 10 12 16 20 | 1.0 | 10 | 3 | 4.5 | 4 | ||
| 8 | 12 16 20 25 | ||||||||
内六角盘头型
| 型号 | L |
P 螺 距 |
V | D |
K |
S |
h |
d | |
| 代码 | M | ||||||||
| TBH35 | 3 |
8 10 12 16 20 | 0.5 |
4 | 5.5 |
1.6 |
2 |
1.04 |
2.2 |
| 4 | 10 12 16 20 | 0.7 | 5 | 7.5 | 2.2 | 2.5 | 1.3 | 3 | |
| 5 | 12 16 20 25 | 0.8 | 6 | 9.5 | 2.7 | 3 | 1.56 | 3.9 | |
| 6 | 12 16 20 25 | 1.0 |
8 | 10.5 | 3.3 |
4 | 2.08 |
4.5 | |
| 8 | 12 16 20 25 | 1.25 | 10 | 14 | 4.4 | 5 | 2.6 | 6.3 | |

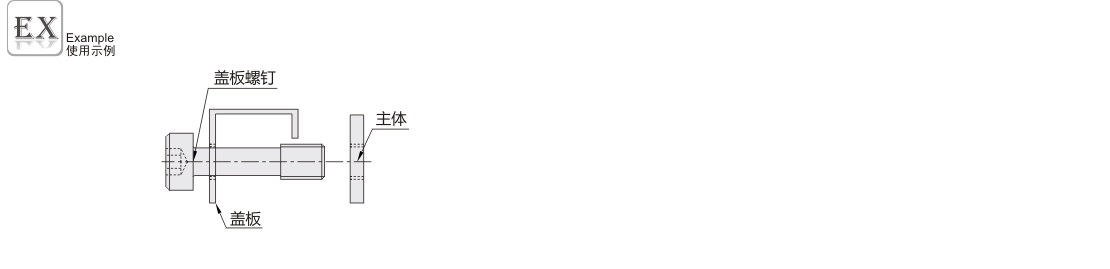

螺钉从主体松开后，与主体分离，但不会从盖板上脱离，防止螺钉中途丢失。
-
