盖板螺钉 滚花型/短头滚花型 SUS303材质 粗牙
品牌名称：
怡合达
条件筛选：
主体材质 SUS303
品名 盖板螺钉
螺纹种类 粗牙
分类 非标螺钉
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 材质 |
| TBH36 | 滚花型 | SUS303 |
| TBH37 | 短头滚花型 |

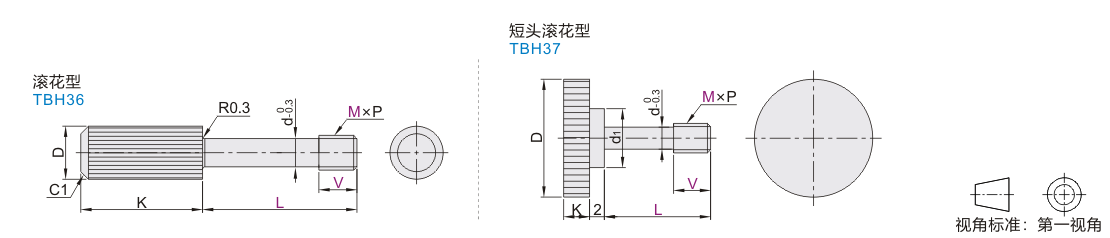

参数图
滚动型
| 型号 | V |
L |
P 螺 距 |
D |
d |
K |
|
| 代码 | M | ||||||
| TBH36 | 3 | 2 | 6 8 10 12 | 0.5 | 5.5 | 2.2 | 10 |
| 3.5 | 6 8 10 12 | ||||||
| 4 | 8 10 12 | ||||||
| 4 | 3 | 6 8 10 12 16 | 0.7 | 7 | 3 | 16 | |
| 5 | 10 12 16 | ||||||
| 5 | 3 | 8 10 12 16 20 | 0.8 | 8.5 | 3.9 | 20 | |
| 6 | 12 16 20 | ||||||
| 6 | 4 | 8 10 12 16 20 | 1 | 10 | 4.5 | 30 | |
| 8 | 12 16 20 25 | ||||||
| 8 | 5 | 10 12 20 | 1.25 | 13 | 6.3 | 36 | |
| 10 | 20 25 30 | ||||||
短头滚花型
| 型号 | V |
L |
P 螺 距 |
D |
d |
d1 | K |
|
| 代码 | M | |||||||
| TBH37 | 3 | 2 | 4 6 8 10 | 0.5 | 12 | 2.2 | 6 | 2.5 |
| 3.5 | 6 8 10 12 15 | |||||||
| 4 | 8 10 12 15 20 | |||||||
| 4 | 3 | 6 8 10 12 15 | 0.7 | 16 | 3 | 8 | 3.5 | |
| 5 | 10 12 15 20 | |||||||
| 5 | 3 | 8 10 12 15 | 0.8 | 20 | 3.9 | 10 | 4 | |
| 6 | 12 15 20 25 | |||||||
| 6 | 8 | 12 15 | 1 | 24 | 4.5 | 12 | 5 | |
| 8 | 10 | 15 20 | 1.25 | 30 | 6.3 | 16 | 6 | |
-
